4.5V钠电池循环16500次不衰减，电解液“锁溶剂”技术破局
你有没有想过，未来的电动车或储能电站，可能不再依赖稀缺的锂资源？钠离子电池正是最有希望的替代者之一——钠储量丰富、成本低廉、安全性高。但长期以来，它有个“硬伤”：能量密度比锂电池低，难以满足高性能需求。
如何提升钠电池的能量密度？关键在于提高工作电压。就像水压越高水流越猛，电池电压越高，单位时间内释放的能量就越多。然而，当电压冲上4.5V这样的“高压线”，传统电解液就会“扛不住”——在正极表面被强氧化环境疯狂攻击，不断分解，形成一层疏松多孔的界面膜，导致容量快速衰减，电池早早“退休”。
这一难题，如今被郑州大学陈卫华教授团队成功破解。他们在国际顶级期刊《Nature Communications》发表最新成果，设计出一种名为“双域溶剂锁止电解液”（DDSLE）的新型电解液，让钠电池在4.5V高压下稳定运行超过16,500次循环，容量保持率仍高达88.2%！
🔋 高压钠电池的“电解液危机”
钠离子电池由正极、负极和中间的电解液组成。充电时，钠离子从正极脱出，穿过电解液嵌入负极；放电则反向进行。要榨取更多能量，就得把更多钠离子从正极“抽”出来——这需要更高的电压。
但问题来了：当正极材料深度脱钠后，表面会变得极具“亲电性”，像一块强力磁铁，疯狂吸引电解液中的溶剂分子。传统碳酸酯类电解液（如EC/EMC）中的溶剂分子一旦靠近，就会被氧化分解，产生大量有机自由基。这些自由基相互聚合，形成一层富含寡聚物的界面层（CEI），结构疏松、电子绝缘性差，无法阻止电子“偷跑”和溶剂继续渗透，结果就是持续副反应、产气、容量跳水。
更糟的是，这类电解液本身在4V以上就容易分解，根本撑不住4.5V的高压考验。
🧪 “锁住”溶剂，从源头稳住高压界面
团队的思路很巧妙：不让溶剂分子“乱跑”。他们向商用基础电解液（1M NaPF₆ in EC/EMC）中加入一种特殊添加剂——二氟草酸硼酸钠（NaDFOB）。
这个DFOB⁻阴离子可不简单：它对钠离子有强亲和力，但对溶剂分子却“爱答不理”。凭借其强吸电子效应和空间位阻，它能在两个关键区域“锁住”溶剂：

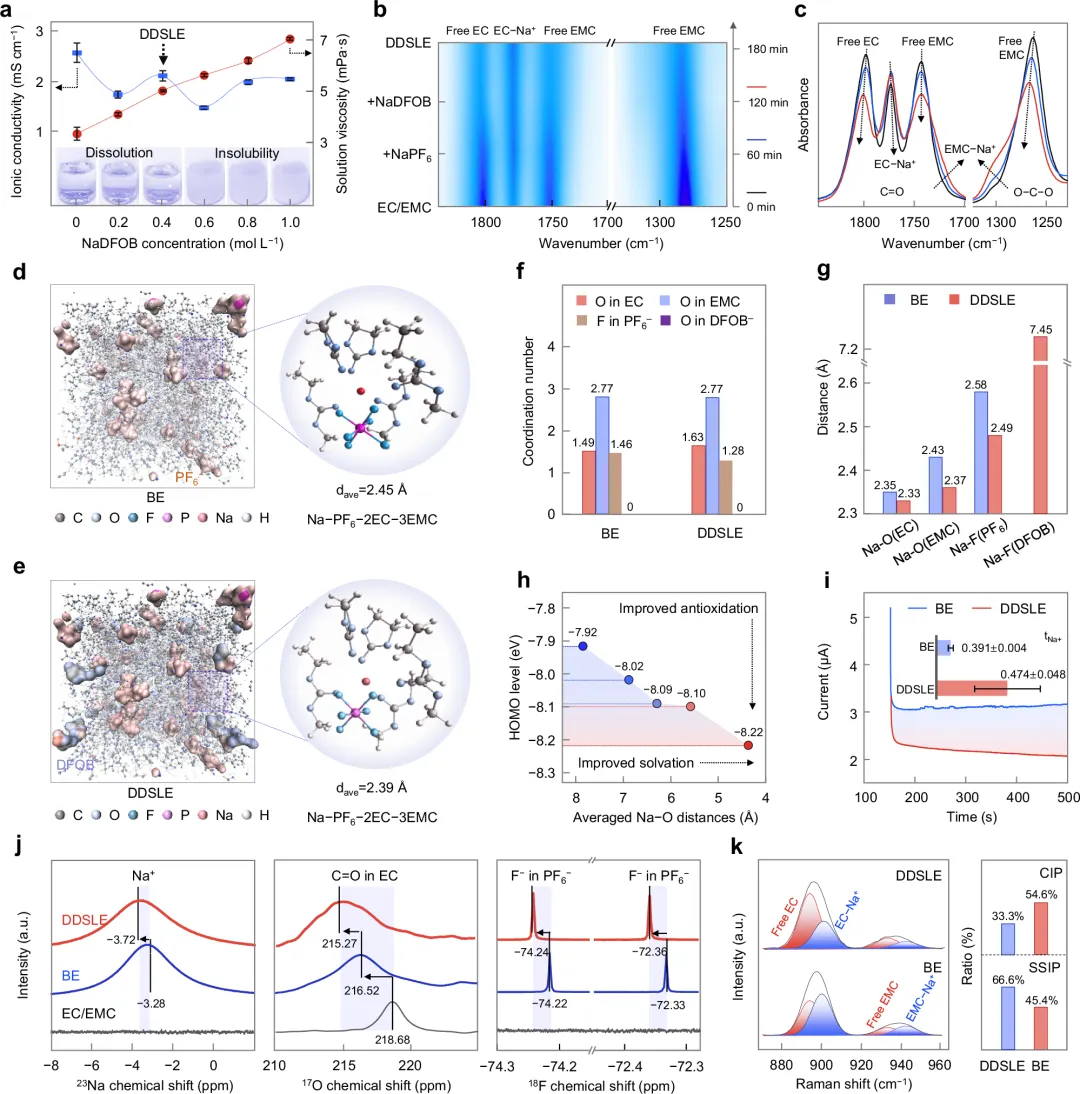

- 体相电解液（Domain I）：DFOB⁻压缩钠离子的溶剂化壳层，使EC和EMC分子与Na⁺结合更紧密，减少“游离”溶剂；
- 正极界面（Domain II）：DFOB⁻优先吸附在正极表面，并率先分解，形成一层致密的硼化物/氟化物富集界面层。
这层新界面堪称“电子绝缘盾”——其带隙超过6.2 eV，能有效阻挡电子隧穿，防止电解液持续氧化。同时，由于体相中游离溶剂减少，整体抗氧化能力大幅提升。
实验数据令人振奋：加入0.4M NaDFOB后，电解液的钠离子迁移数从0.39提升至0.47，意味着更多电流由钠离子承载，而非阴离子“捣乱”；最高占据分子轨道（HOMO），说明更难被氧化。
⚡ 实测：16500次循环，容量几乎不掉
研究团队用这种DDSLE电解液搭配商业化正极材料Na₂.₂₆Fe₁.₈₇(SO₄)₃（一种聚阴离子型铁基正极），组装了钠金属全电池。
结果惊艳： - 扣式电池：在1000 mA/g的大电流下，循环16,500次后容量保持率达88.2%； - 软包电池（更接近实际应用）：在100 mA/g下循环500次，容量保持率高达93.9%。
要知道，普通电解液在4.5V下可能几十次循环就严重衰减。而这项技术不仅适用于聚阴离子正极，还兼容氧化物类正极，展现出广泛的适用性。
（示意图：DFOB⁻通过双域作用锁定溶剂，构建稳定界面）
🌍 为高能电池铺路，不止于钠电
这项研究的意义远超钠离子电池本身。它提出了一种协同调控体相溶剂化结构与界面化学的新范式——不是单纯靠高浓度盐或牺牲性添加剂，而是通过分子设计，在源头上抑制溶剂活性，同时引导形成高稳定性界面。
未来，类似策略可用于锂金属电池、钾离子电池甚至固态电池的电解质开发。尤其在全球推动可再生能源储能的背景下，低成本、长寿命、高安全的钠电池有望在电网储能、两轮电动车等领域大放异彩。
这项“锁溶剂”技术，是否会让你对钠电池的未来更有信心？你认为它何时能走进我们的日常生活？欢迎在评论区留言讨论！
📚 参考文献
Jiyu Zhang, Guochuan Tang, Siyu Ma, Longfei Wen, Yongli Cheng, Jun Luo, et al. Dual-domain solvent-locked electrolyte enabled durable 4.5 V-class sodium batteries. Nat. Commun., 2026. DOI: https://doi.org/10.1038/s41467-026-72849-z.
