郑州大学化王重庆 Chem. Eng. Sci.丨从废渣到净水神器:看钴锰尖晶石如何“吃掉”染料废水

高性能、低成本催化剂的制备对于实现基于硫酸根自由基的高级氧化工艺高效去除污染物至关重要。冶金渣富含活性金属及其氧化物，是制备高级氧化工艺（AOPs）双金属催化剂的理想原料。在此，本研究以富钴渣（CRS）为原料，通过分步煅烧工艺制备了钴锰尖晶石催化剂（CRS600），并将其用于活化过一硫酸盐（PMS）降解染料废水。随着煅烧温度从400 °C升至1000 °C，CRS的形貌由花状微球演变为规则多面体，同时Co/Mn摩尔比逐渐降低。CRS600催化剂对罗丹明B（RhB）的降解率在15分钟内达到98.01%，反应速率常数为0.3644 min⁻¹。该催化剂具有较宽的pH适用范围（3–10）、较强的抗干扰能力和良好的结构稳定性。连续流实验表明，在长达228小时的运行中可有效处理10950 mL的RhB溶液。密度泛函理论（DFT）计算和构效关系分析揭示，Mn活性位点是活化过一硫酸盐产生SO₄•⁻和•OH自由基以降解污染物的主导因素。生命周期评估结果显示，MnCo₂O₄催化剂的制备过程对臭氧消耗潜势、富营养化潜势和酸化潜势等环境指标的影响极小。本研究将为实现冶金渣的资源化利用及开发高效催化剂提供新思路。

今天我们要聊一个超级酷的科研故事——科学家们竟然用冶金废料造出了高效净水催化剂！这篇发表在《Chemical Engineering Science》上的研究，就像一场精彩的“废物变形记”，让我们一起来看看这场神奇的转变吧！

一、开场：当废水遇上废渣

想象一下，每天都有大量工业废水带着鲜艳的染料直接排入河流，把水体染成“调色盘”。这些染料不仅难看，更难缠的是它们非常稳定，普通水处理方法根本拿它们没办法。这时候，高级氧化技术闪亮登场！它就像水处理界的“特种部队”，能产生超强氧化剂把污染物彻底分解。

但问题来了：这支“特种部队”需要催化剂才能启动，而传统催化剂要么成本高昂，要么制备过程复杂。正当科学家们发愁时，目光投向了冶金厂里堆积如山的钴渣——这些富含钴、锰等活性金属的废料，岂不是现成的催化剂原料？

二、神奇的温度魔法：煅烧变形记

研究人员设计了一个精妙的实验：把原始钴渣放进马弗炉，从400°C到1000°C分段煅烧。这可不是简单的“烤废料”，而是一场精彩的微观结构变形记！

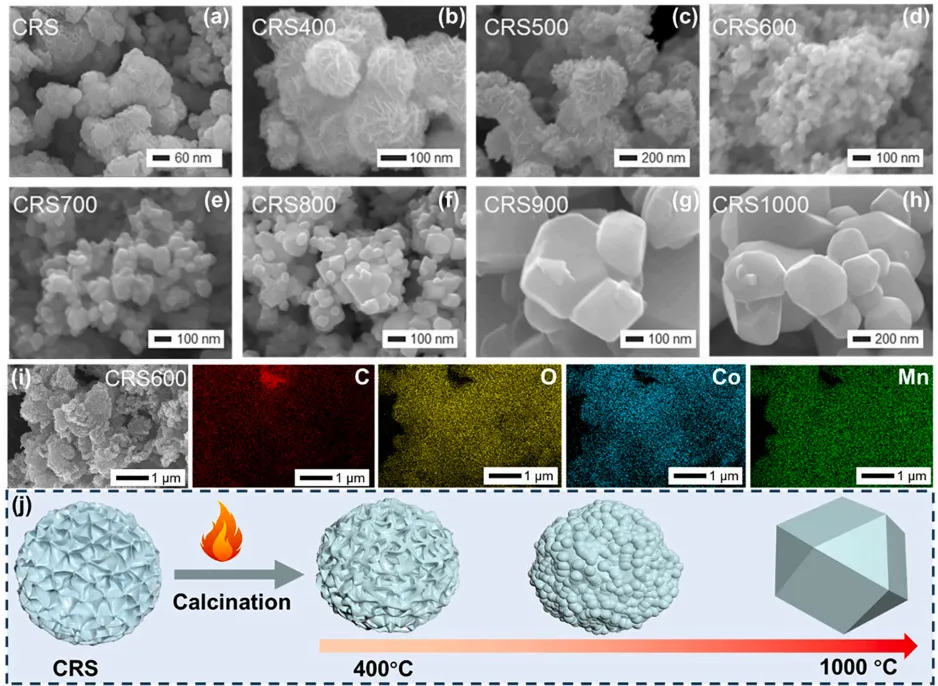

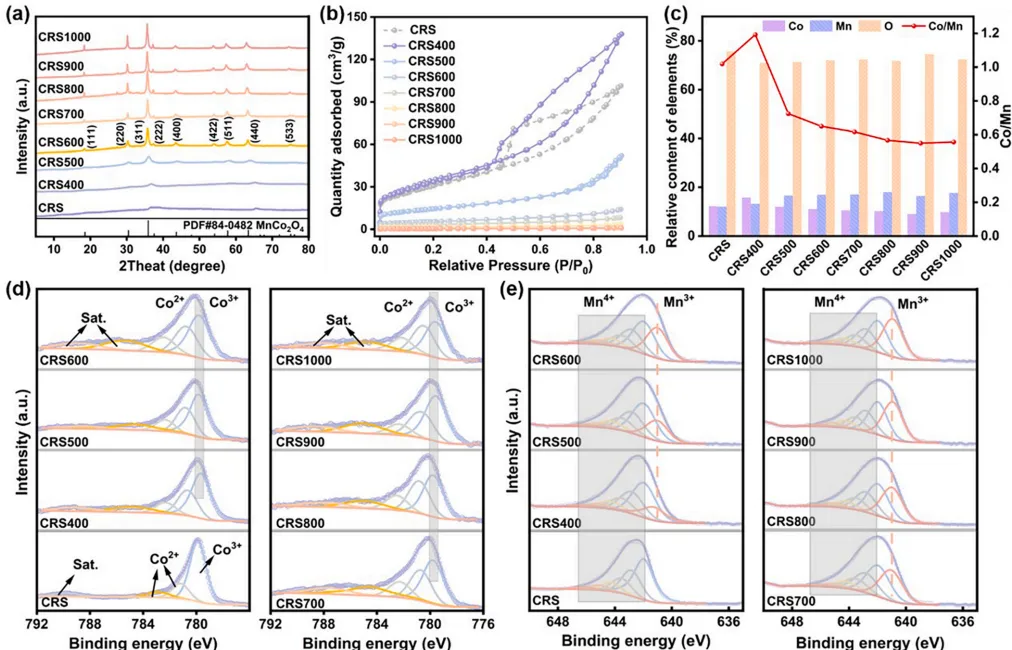

在扫描电镜下，原始钴渣呈现美丽的万寿菊状微球结构（图2a），由二维纳米片层层组装而成。随着温度升高，这些“纳米花”开始重组：600°C时形成规整的多面体结构（图2d），就像经过精心雕琢的水晶。X射线衍射结果更令人兴奋——当温度达到500°C时，材料中开始出现锰钴尖晶石的特征峰！

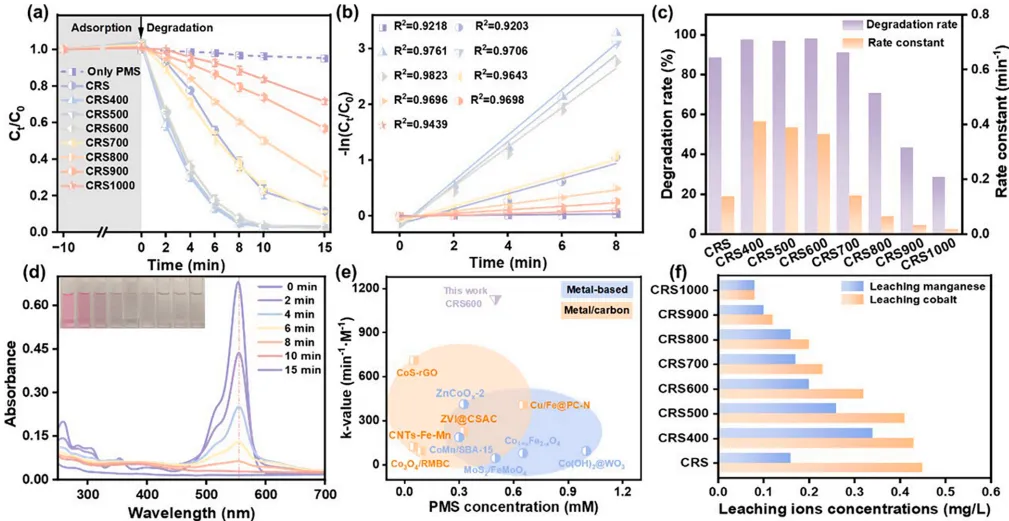

最妙的是，600°C煅烧得到的CRS600催化剂表现最佳：仅需15分钟就能降解98.01%的罗丹明B染料，速率常数高达0.3644 min⁻¹！这速度比很多贵金属催化剂还要快（图1e）。而且金属浸出浓度极低（钴0.1-0.36 mg/L，锰0.1-0.30 mg/L），远低于国家排放标准。

三、揭秘净化魔法：自由基的狂欢派对

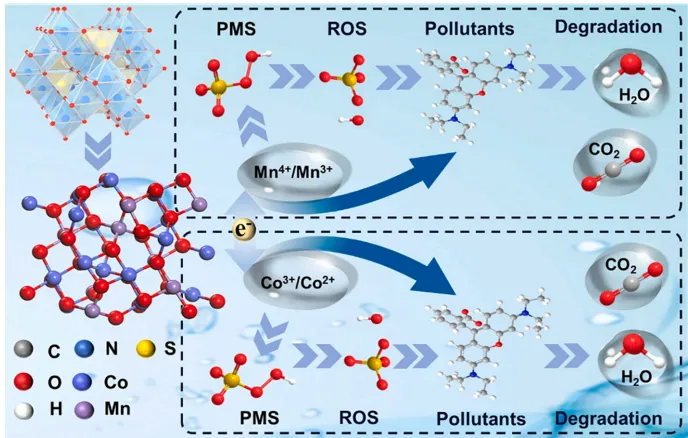

那么，这些废料变身的催化剂是如何“吃掉”染料分子的呢？原来，它们就像高效的“自由基工厂”，能把过一硫酸盐（PMS）激活成超强氧化剂。

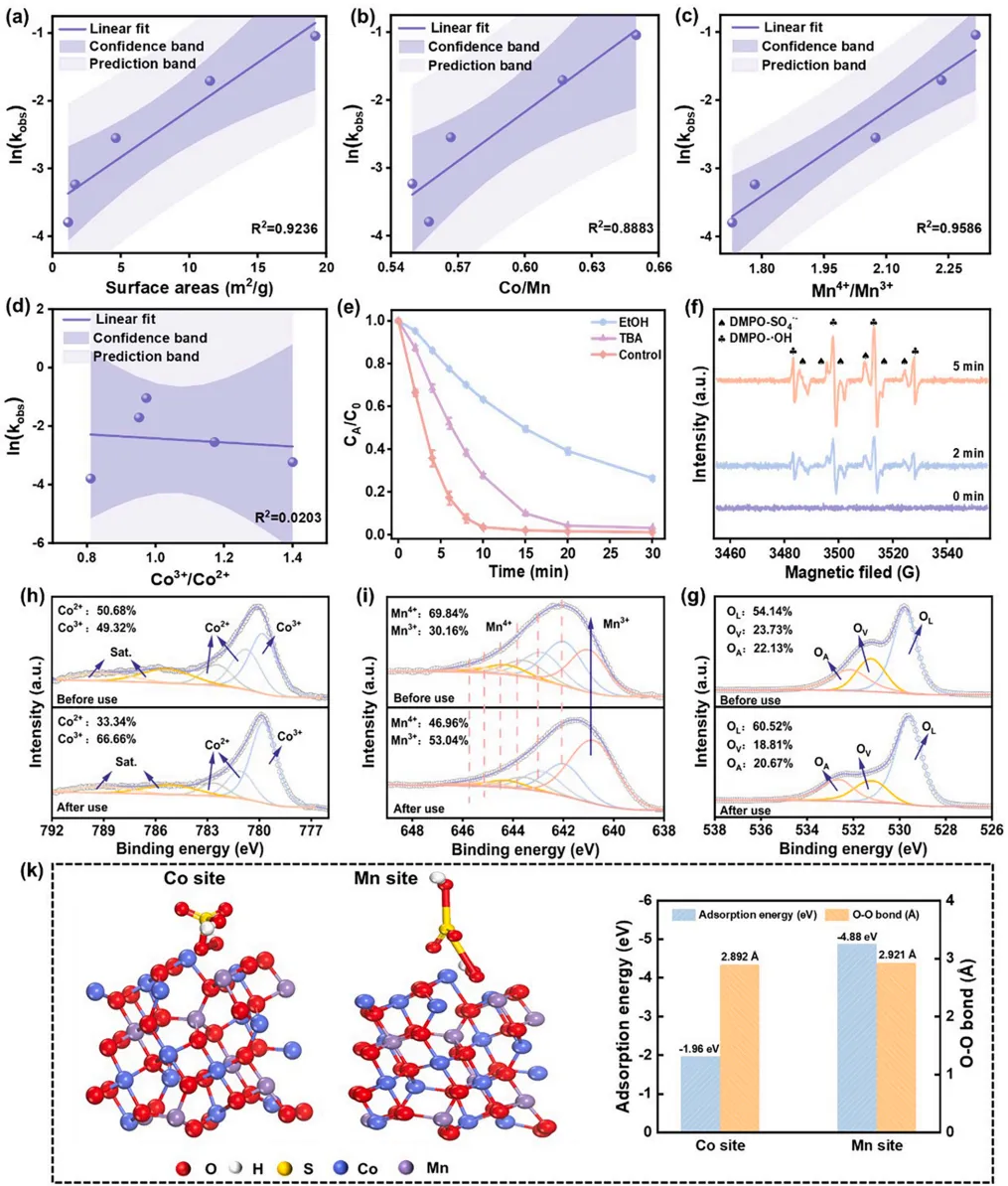

通过淬灭实验和电子顺磁共振检测，科学家们捕捉到了这场微观世界的“氧化狂欢”：硫酸根自由基（SO₄•⁻）和羟基自由基（•OH）是降解染料的主力军（图4f）。特别有趣的是，当加入叔丁醇（•OH淬灭剂）时，反应几乎不受影响；而加入乙醇（同时淬灭SO₄•⁻和•OH）时，降解率显著下降，说明SO₄•⁻在这场净化派对中扮演着更重要的角色。

四、谁是真正的英雄？锰元素的逆袭！

最让人意外的发现来自DFT计算（图4k）。当研究人员模拟PMS在催化剂表面的吸附时发现：锰活性位点的吸附能（-4.88 eV）远高于钴位点（-1.96 eV），意味着锰更容易“抓住”PMS分子并破坏其O-O键。这推翻了人们通常认为钴是主要活性中心的认知！

XPS分析进一步证实：反应后催化剂表面的Mn⁴⁺比例从69.84%降至46.96%，而Mn³⁺相应增加，说明锰确实参与了电子转移（图4i）。同时，钴的价态也发生变化，Co²⁺/Co³⁺在反应过程中相互转化，与锰形成完美的“ redox二人转”。

五、实战表现：一个“多面手”的自我修养

这个废料变身的催化剂在实际应用中表现如何？实验结果令人振奋：

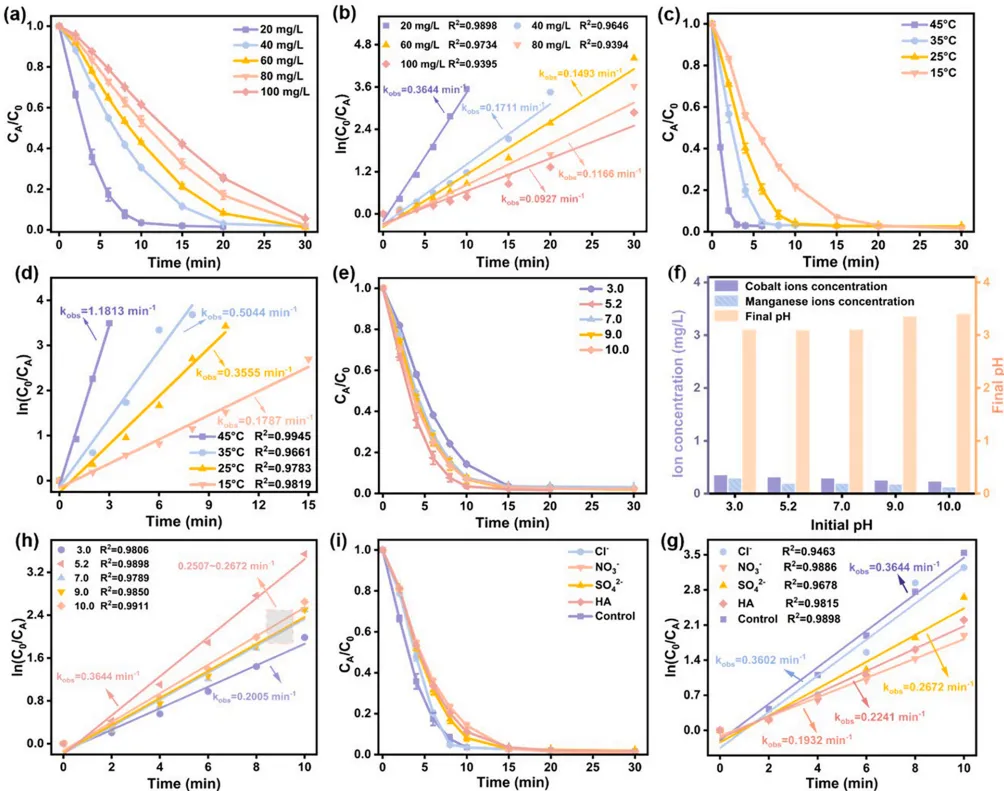

pH适应性强：在pH 3-10的宽范围内，降解率均保持在96.95%以上（图6e），远超许多“娇气”的催化剂只能在特定pH下工作。

抗干扰能力MAX：即使存在氯离子、硫酸根、硝酸根等常见杂质，或40 mg/L的腐殖酸，RhB降解率依然超过98%（图6i），展现出色的环境适应性。

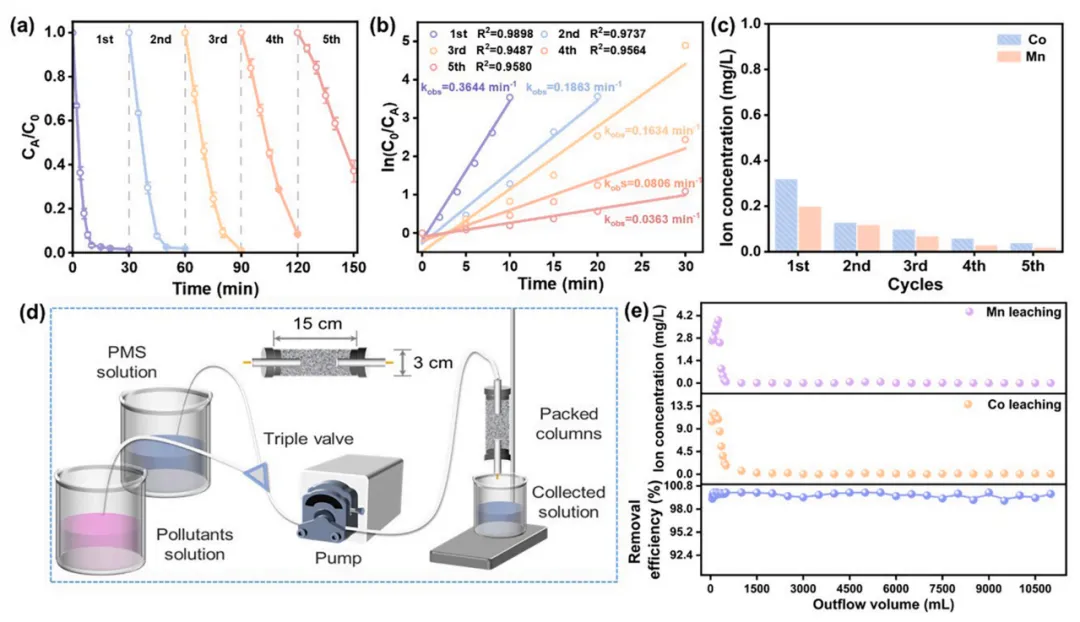

连续作战能力惊人：在连续流实验中（图7d），CRS600持续工作228小时，处理了10950 mL染料废水，去除率始终保持在97.46%-100%之间（图7e），真正实现了“长效净水”。

六、环保双赢：废物治废物的绿色哲学

这项研究最迷人的地方在于其“以废治废”的循环经济理念。生命周期评估显示，制备1公斤锰钴尖晶石催化剂仅产生58.14 kg CO₂当量的温室气体，对臭氧消耗、水体富营养化等环境指标的影响微乎其微。

想象一下：锌冶炼产生的钴渣原本是需要付费处理的危险废物，现在却变身成为高价值的水处理材料——这不仅是技术的突破，更是环保理念的完美实践！

七、结尾：来自废料的启示录

这项研究给我们带来太多启发：那些被当作“废物”的材料，可能只是放错位置的资源。通过巧妙的煅烧工艺，科学家们让钴渣完成了从“环境负担”到“净水卫士”的华丽转身。

更重要的是，这项技术展示了一种新的环保范式——不需要昂贵的原料和复杂的工艺，用最简单的热处理方法就能创造出高性能材料。这为未来解决环境问题提供了新思路：或许最美的科技，就隐藏在这些“变废为宝”的智慧之中。

下次当你看到工厂的废料堆时，不妨想象一下：这些看似无用的材料，可能正等待着科学家们用智慧的钥匙，开启它们隐藏的超能力呢！

作者简介：

王重庆博士  商丘梁园区人，郑州大学教授、博士生导师。主要从事固体废弃物资源化方面研究，发表学术论文90余篇，总被引次数超过9000次，H指数55，入选ESI高被引论文18篇；主编英文专著2部，获得授权发明专利18项。主持并完成国家自然科学基金青年项目、国家重点研发计划项目子课题、中国博士后基金特别资助等。入选全球前2%科学家终身榜单（Top 2% Scientists Worldwide）、全球前0.05%学者榜单（Highly Ranked Scholar）、中国科协青年人才托举工程、中原青年拔尖人才、河南省高层次人才等，获得河南省教育厅科技进步奖二等奖、河南省教育厅优秀科技论文一等奖、中国产学研合作创新奖、绿色矿山青年科技奖、中国再生资源联盟杰出创新奖、利废新材料领军人物等。担任巴塞尔公约亚太区域中心智库专家、中国再生资源创新战略联盟青委会常务副主任，以及国际期刊International Journal of Environmental Science and Technology副主编、Sustainable Horizons和Scientific Reports编委等。
