逻辑链条: 广泛背景（钠电潜力巨大但缺乏高性能负极） → 核心问题（硬碳受限于Na+不可逆捕获、倍率能力不足及低温性能妥协） → 现有方法及其局限（单纯增加孔隙率会降低首效并引发SEI过度生长，微观结构与表面化学难以兼顾） → 聚焦硬碳的体相与界面协同设计 → 指出现有理解的不足（难以在极寒条件下平衡高首效、大容量与快动力学） → 提出本文核心概念（原位转化碳化策略）和策略（三乙胺双效作用：提取木质素与辅助构筑PZS涂层） → 阐述假设的机制链条（前驱体原位改性+表面N,P掺杂 → 扩大层间距并增多闭孔+催化形成薄且富NaF的SEI膜 → 降低Na+脱溶剂化和扩散能垒 → 实现超高倍率与低温稳定性） → 预告研究成果。
凭借钠资源丰富且价格低廉等优势，钠离子电池有望成为可持续、低成本储能技术领域中理想选择。石墨是锂离子电池常用的负极材料，但由于其层间距较小（0.335nm），而 Na⁺ 的离子半径（1.02Å）远大于 Li⁺（0.76Å），二者在热力学上不相容，因此石墨材料无法提供实用的钠存储性能。这一局限性促使研究重点转向无序碳材料，尤其是硬碳（HCs），已成为极具前景的钠离子电池负极材料。硬碳具有涡轮层状石墨纳米畴、可调的孔隙结构和层间距，因而表现出优异的钠存储性能。然而，硬碳材料仍面临若干挑战，如拓扑缺陷导致的不可逆钠捕获、低温性能以及倍率性能不理想等问题。
本工作通过一种原位转化碳化策略制备了表面低浓度N、P掺杂的硬碳负极材料（NP-HCs），用于高倍率和低温钠离子电池。该研究工作近期以《Tailoring the Bulk and Interfacial Environments of Hard Carbons for High-Rate and Low-Temperature Sodium-Ion Batteries》为题发表在国际著名学术期刊Advanced Materials上。哈工大/哈工大郑州研究院宋波教授、陈中辉副研究员是论文的通讯作者。

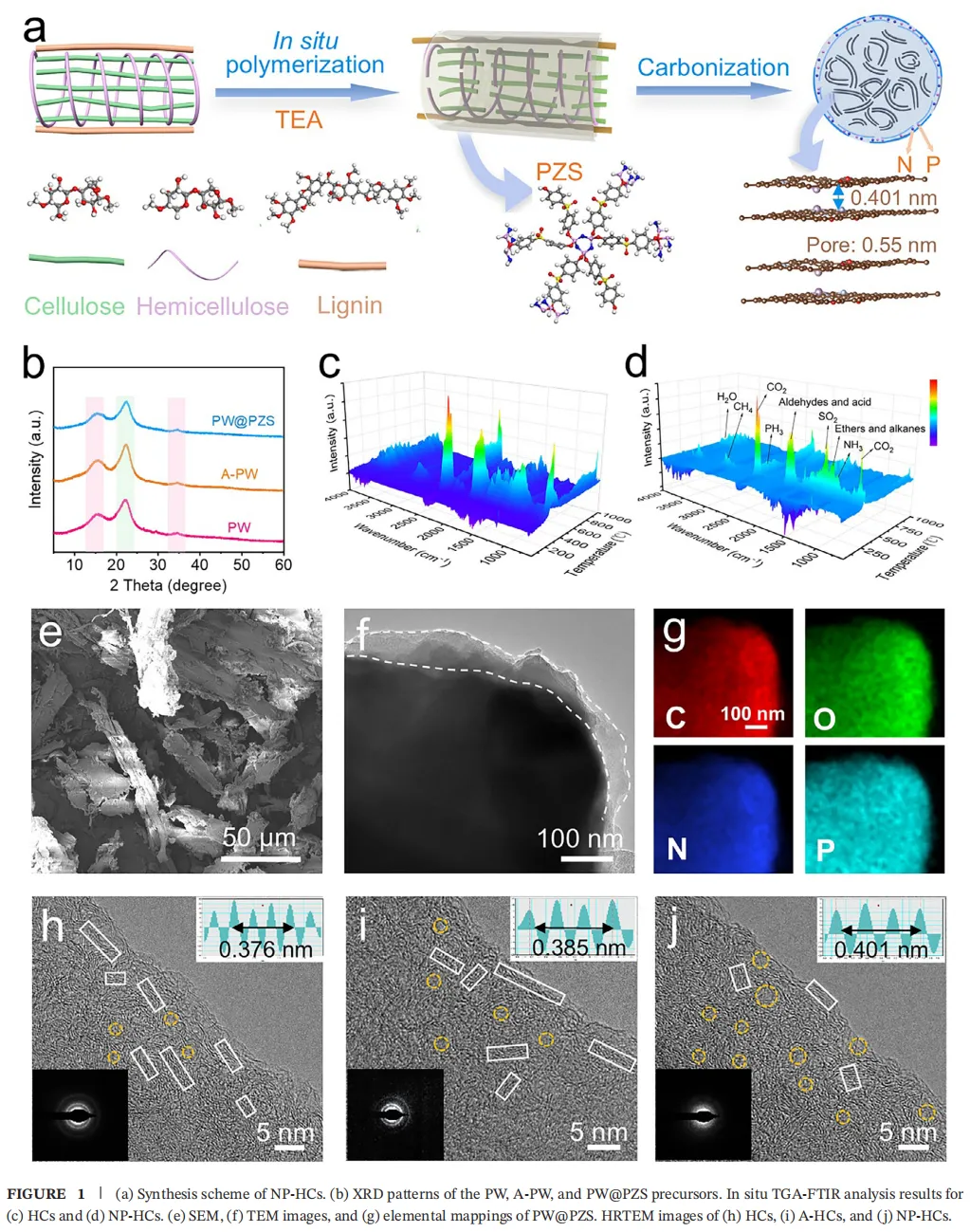

通过原位聚合策略，将富含杂原子的聚磷腈（PZS）共形包覆在杨树木粉（PW，200目）前驱体上，以调控所得NP-HCs的体相与界面钠存储环境。合成PZS包覆层过程中使用的三乙胺（TEA）发挥了双重作用：（1）促进PZS聚合，（2）从PW前驱体中提取部分木质素，调控碳化产物的微观结构。NP-HCs表现出高闭孔含量和扩大的层间距（0.401 nm）。此外，在碳化过程中，PZS包覆层原位转化为低浓度N、P元素掺杂的碳，这种独特的结构协同实现了快速的Na⁺去溶剂化、低Na⁺扩散势垒和P-F键（NaPF₆）解离能，促进了硬碳负极循环过程中形成薄且富含无机物的SEI。因此，NP-HCs展现出高可逆容量（428.8 mAh g⁻¹）和首次库仑效率（85.5%）、优异的倍率性能、以及超过4000次的循环寿命。即使在-20 °C低温条件下测试，NP-HCs仍保持优异的循环稳定性，循环1200次后（0.5 C）容量保持率高达93.1%。此外，原位/非原位光谱学表征与理论计算共同揭示了其原子尺度的钠存储机制及加速的反应动力学。
摘要是文章的“精华浓缩版”，咱们按照“背景-问题-方案-亮点-意义”的框架来解析：
研究背景：硬碳（HCs）因其独特的结构特征，被认为是钠离子电池（SIBs）最具潜力的负极材料。
存在的挑战/问题：硬碳在实际应用中饱受不可逆Na⁺捕获、倍率性能不足以及低温性能堪忧的困扰，而这主要归咎于其微观结构缺陷过多和界面化学不理想。
解决方案：作者提出了一种巧妙的“原位转化碳化策略”，利用聚磷腈（PZS）共形涂覆在杨木前驱体上，并引入三乙胺（TEA）发挥“一石二鸟”的作用（既促进聚合又提取木质素修饰前驱体），成功合成了表面低浓度N, P掺杂的高性能硬碳（NP-HCs）。

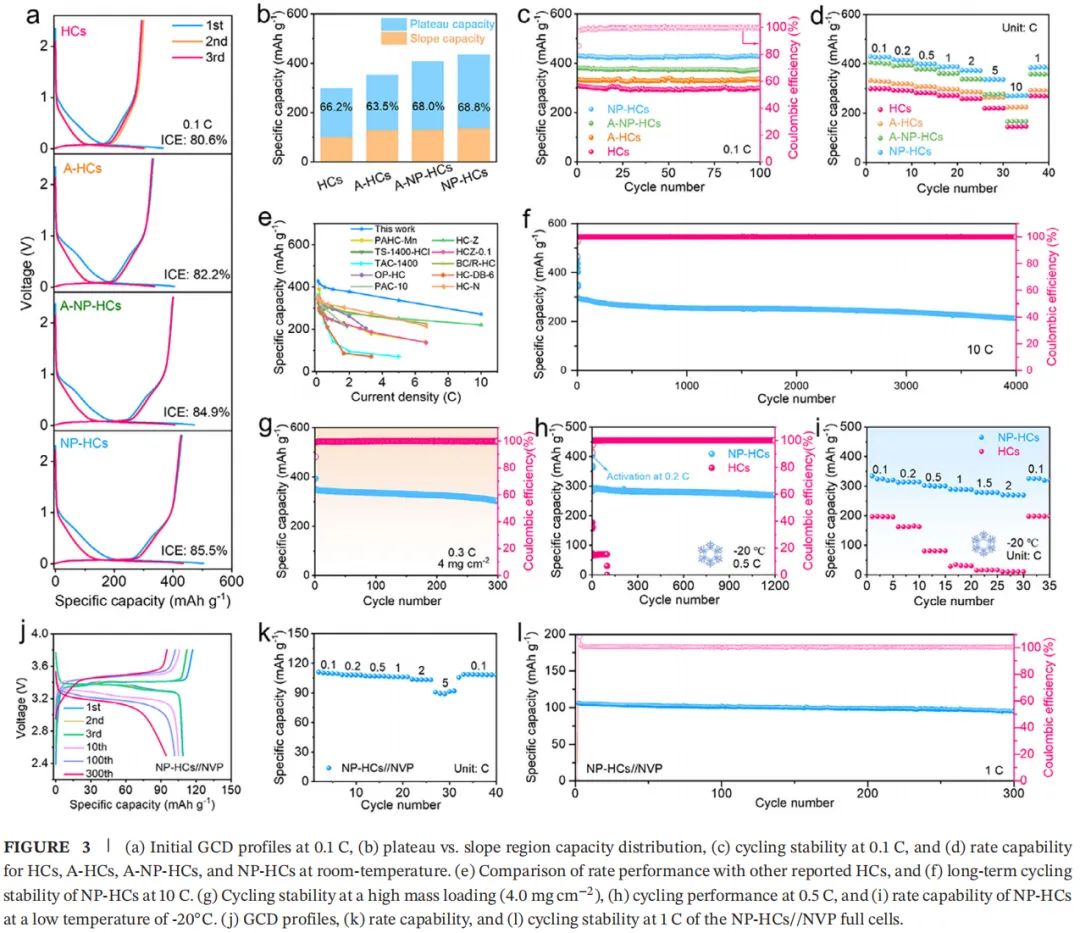

研究亮点：该策略同步“爆改”了硬碳的体相与界面！体相中造出了丰富的闭孔和超宽层间距（0.401 nm），界面上形成了有利于Na⁺快速脱溶剂化的微环境。性能极其暴躁：可逆容量高达428.8 mAh g⁻¹，10 C下仍有272.6 mAh g⁻¹，在-20℃极端低温下循环1200次容量保持率高达93.1%！
科学意义：结合原位表征和计算，深度解码了硬碳的储钠机制与加速动力学，为极端环境下的高性能电池材料设计提供了全新的底层逻辑。
本研究的创新解决之处：这篇文章就来填补“体相与界面难以兼顾”的认知空白！作者们通过引入三乙胺和聚磷腈的原位转化策略，在无需复杂预处理的情况下，一步到位实现了对硬碳内部孔隙/层间距的拓宽以及表面化学的精准N/P微量掺杂。他们要揭示的，就是这种由表及里的协同改造是如何在电子与动力学层面“搞事情”，进而打破高倍率与低温性能瓶颈的。
研究亮点与数据支撑: 证据链。

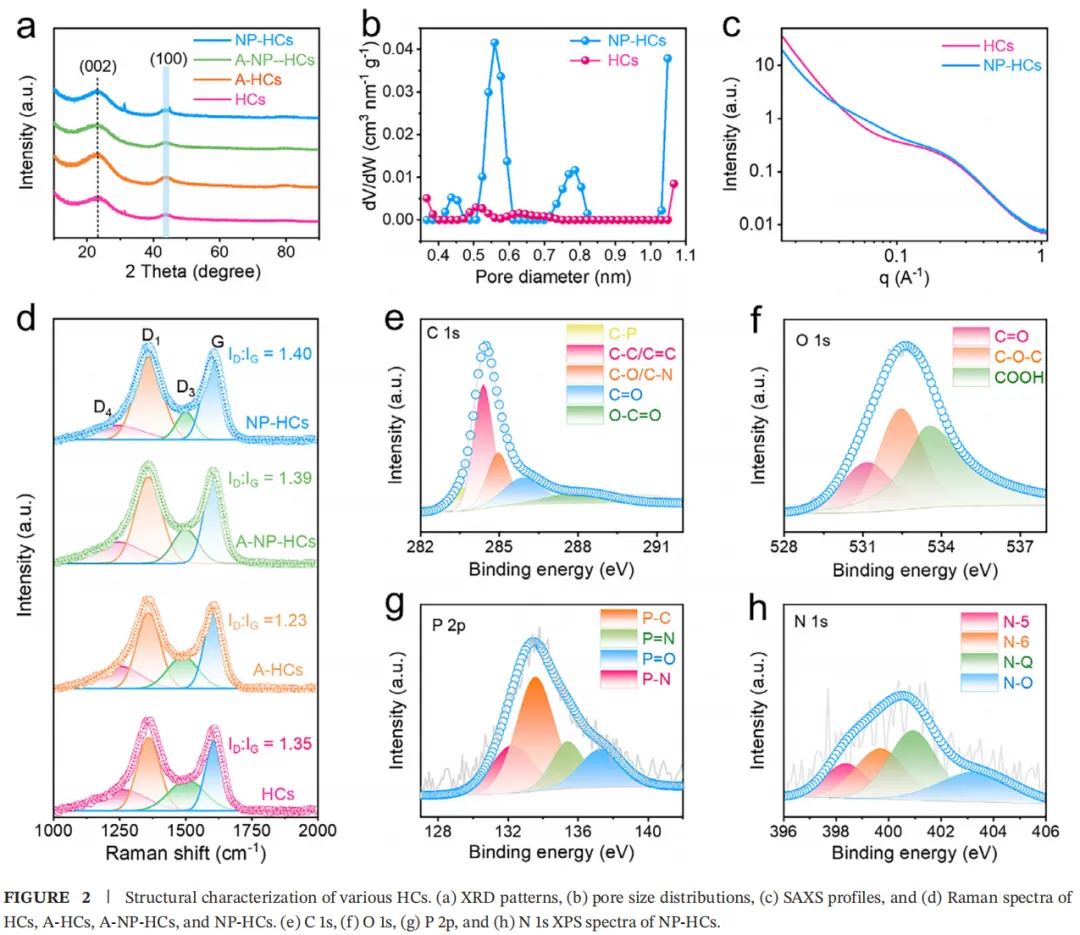

证据一（XRD、SAXS与孔径分析）：探测了材料的体相结构。结果显示，NP-HCs的层间距被显著撑开至0.401 nm，且SAXS证实闭孔尺寸和体积大幅增加。这为钠离子的无障碍穿梭和海量存储提供了“大别墅”。

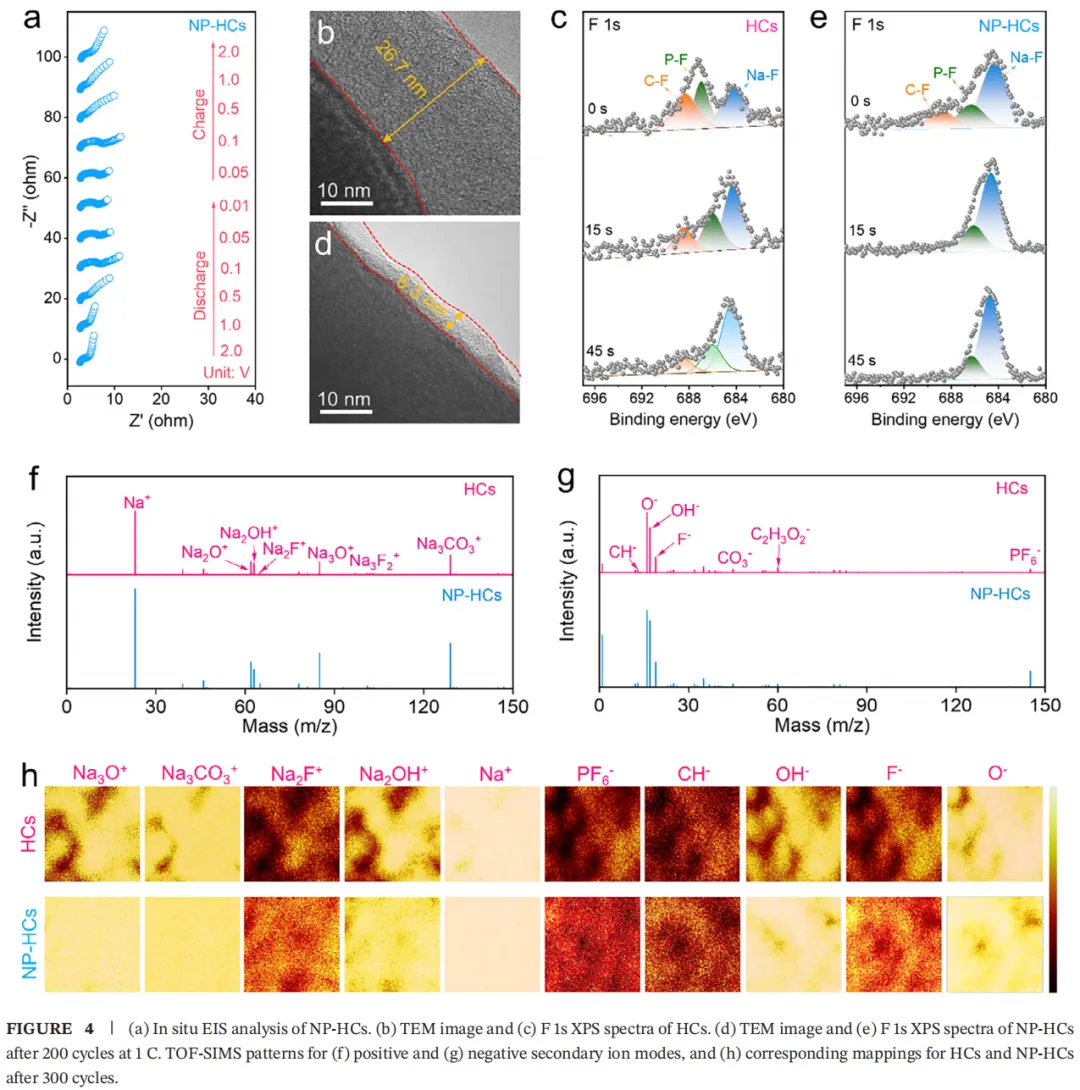

证据二（XPS与TOF-SIMS界面剖析）：对SEI的“成分与形貌”进行了深度起底。结果表明，表面N/P掺杂成功诱发了电解液的催化分解，形成了一层极薄（6.31 nm）且富含无机NaF的SEI膜。这层膜就像个完美的“安检口”，阻挡了电子消耗，却让Na⁺快速通行。
证据三（原位Raman与电化学性能验证）：原位光谱直接捕捉到了“缺陷吸附-层间插层-微孔填充”的动态储钠过程且高度可逆。最终体现在宏观上，无论是在10C的狂飙电流下，还是在-20℃的冰点极寒中，材料都表现出了近乎完美的容量释放与长循环寿命。活性与稳定性双重起飞！
前言部分，是作者引导读者进入其研究领域的“路径图”：
开篇点题，强调钠离子电池（SIBs）因钠资源丰富而在储能领域备受瞩目。然后直指核心——缺乏高性能负极是限制其发展的关键瓶颈。接着阐述硬碳（HCs）作为最有希望的候选者，具备可调孔隙和扩大层间距等优势。结论自然导出：开发兼具高容量、高倍率和优异低温性能的硬碳负极至关重要。然后，作者列举了前人常用的调控策略：前驱体改性、杂原子功能化、表面工程和碳化协议调节等。
话锋一转，点出当前研究的“痛点”——虽然生物质碳化经济环保，但常产生大量开孔结构和表面缺陷，导致初始库仑效率（ICE）低和不可逆容量损失。微观结构（孔隙率、层间距）与表面化学之间存在内在冲突，很难同时实现优化。这直接点明了研究的必要性和紧迫性。特别是在高电流密度和低温等极端条件下，缓慢的Na+电荷转移和扩散动力学严重限制了其实用性。
作者终于亮出了自己的创意！“Herein, an in situ-transformation carbonization strategy is proposed...”。他们明确提出，要通过一种原位转化碳化策略来合成表面低浓度N, P掺杂的硬碳（NP-HCs）。如何实现呢？就是通过在杨木（PW）前驱体上原位聚合一层异质原子富集的聚磷腈（PZS），其中三乙胺（TEA）不仅促进聚合，还提取了部分木质素来原位改变前驱体结构。作者还特意提到，这种策略能够同步构建富含闭孔、层间距扩大的体相环境，以及有利于Na+快速脱溶剂化的界面环境。最后，作者清晰地阐述了他们的核心论点：这种结构优化显著降低了Na+扩散势垒，诱导形成了超薄、富含无机NaF的固体电解质界面（SEI），最终实现了超高的可逆容量、卓越的倍率性能和惊艳的低温循环稳定性。
综上所述，本工作通过一种简单的原位转化碳化策略，成功合成了表面低浓度N、P元素掺杂的硬碳材料。PZS共形包覆PW前驱体，实现了前驱体的微观结构改性和后续碳化过程中的表面低浓度元素掺杂。这种结构调节源于PZS包覆过程中所用的TEA的双重功能，选择性地提取了木质素组分，从而促进了闭孔形成和层间距的扩展。因此，NP-HCs表现出了优异的钠存储性能，包括高可逆容量、优异倍率性能、长循环稳定性（>4000次循环）以及良好的低温性能（-20°C下1200次循环后容量保持率为93.1%）。
Tailoring the Bulk and Interfacial Environments of Hard Carbons for High-Rate and Low-Temperature Sodium-Ion Batteries, Advanced Materials, 2026; 0:e73018
https://doi.org/10.1002/adma.73018
10个月宝宝每天需要喝多少奶粉？
