郑州大学潘琪 Adv. Funct. Mater.丨给分子拍“高清大头照”:科学家造了个会“聚光”的纳米魔方
- 2026-09-02 11:51:03
https://doi.org/10.1002/adfm.202518826
为克服低维结构中拉曼散射截面小对增强因子的限制，本研究开发了表面增强拉曼散射（SERS）体系的热点工程技术。纳米间隙间产生的热点通常以离散形式存在且难以调控，这是实现高灵敏度检测的关键挑战。本工作提出一种通过引入三维分级微/纳结构与空间分布调控的热点工程策略。基于模板诱导印刷策略，可将覆盖有准周期图案化银纳米颗粒晶格的聚苯乙烯微球组装成具有精确构型的团簇。银纳米颗粒晶格的表面曲率和团簇的空间排布共同作用，能够激发电磁波局域化并调控电磁共振，从而产生高强度、高密度的热点。通过实验与理论计算，确定具有三角构型的三维团簇可显著提升拉曼响应，并实现对罗丹明6G（R6G）10⁻²⁰ mol L⁻¹的超低检测限，这是目前报道的最低检测限。该三维平台还能在无需标记的情况下检测炎症标志物降钙素原和白介素-6，检测限分别达到1.84 fg mL⁻¹和1.75 pg mL⁻¹，展现了其在超灵敏生物检测方面的潜力。该方法将为设计面向简易、超灵敏疾病诊断的三维SERS平台提供新策略。
想象一下，你在一片漆黑的体育馆里，想看清观众席上一只萤火虫发出的微弱光芒。这可能吗？在现实世界里，科学家们一直面临着类似的挑战：许多至关重要的生物分子，比如疾病的早期预警信号（生物标志物），在血液中含量极低，低到如同“幽灵”，用常规方法根本“看”不见。
但最近，来自郑州大学、华中科技大学和中科院化学所的一支中国科学家团队，在《先进功能材料》期刊上发表了一项突破性研究。他们像玩“微缩模型”一样，用精巧的“打印”技术，搭建了一种全新的3D纳米“游乐场”，成功将检测灵敏度推向了前所未有的极限——能探测到浓度低至10⁻²⁰摩尔每升的染料分子！这大概相当于在一个标准游泳池里，精准找到几滴被稀释过的墨水。他们甚至能用这种方法，在无需任何荧光标记的情况下，检测到与败血症等严重感染相关的关键炎症标志物，灵敏度达到了飞克（10⁻¹⁵克）和皮克（10⁻¹²克）每毫升级别。
这篇文章到底讲了什么？我们来一起拆解下。
第一章：梦想蓝图——为什么要“看见”不可见之物？
文章的引言部分，相当于项目的“立项报告”。科学家们瞄准的是一种叫做“表面增强拉曼散射”的技术，简称SERS。你可以把它理解成一个超级“分子指纹识别器”。当光打到分子上，绝大多数光会被弹性散射（瑞利散射），但有极少数（约千万分之一）的光会发生频率变化，产生独特的“拉曼散射”光谱，就像每个人独一无二的指纹。SERS的魔法在于，它利用金属纳米结构（如金、银纳米颗粒）的“等离激元共振”效应，能把这种极其微弱的信号增强上亿甚至千亿倍，从而“看见”并识别分子。
但问题来了。传统SERS的增强“热点”大多集中在二维平面上，就像地面上零星的、强弱不一的“聚光灯”，不仅“灯光”覆盖面积小，亮度也有限。而且，这些热点是随机分布的，难以精确控制和重复。这就好比你想在体育馆里给每一只萤火虫都装上聚光灯，但灯的位置和亮度完全随机，效果可想而知。

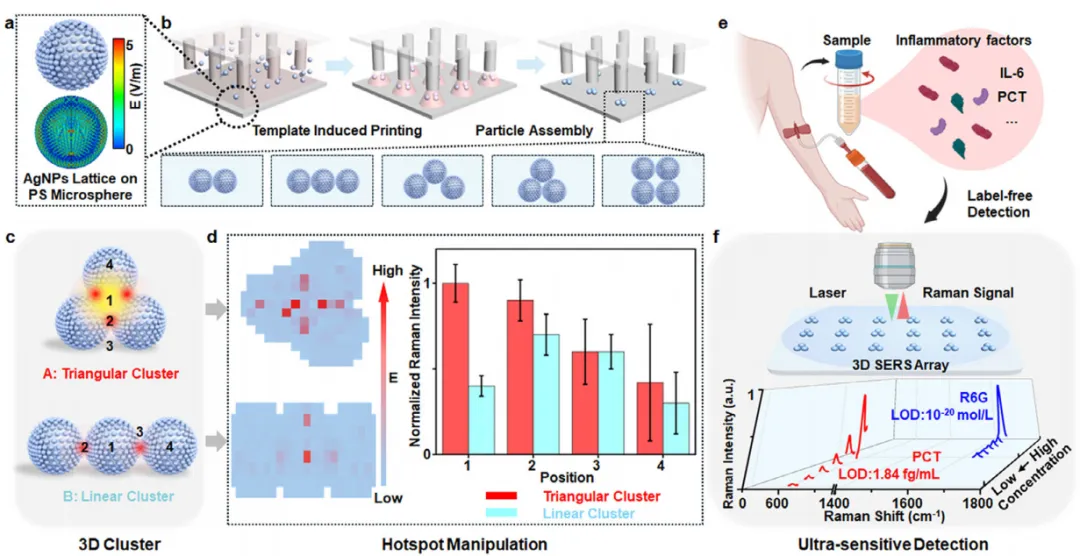

本文的研究团队提出了一个大胆的设想：如果我们不满足于“打地铺”，而是“向上盖楼”，建造一个三维的、结构可控的“灯光秀舞台”呢？ 让热点不仅出现在平面上，更出现在立体的缝隙和角落里，并且通过精心设计“大楼”的排列方式，来调控“聚光灯”的分布和强度。这就是研究论文标题中的核心——“具有分级微/纳结构的3D SERS阵列”。
第二章：巧夺天工——如何“打印”出纳米游乐场？
有了蓝图，接下来就是施工。文章的“结果与讨论”部分，详细展示了他们如何像顶级建筑师一样，搭建这个微观世界。

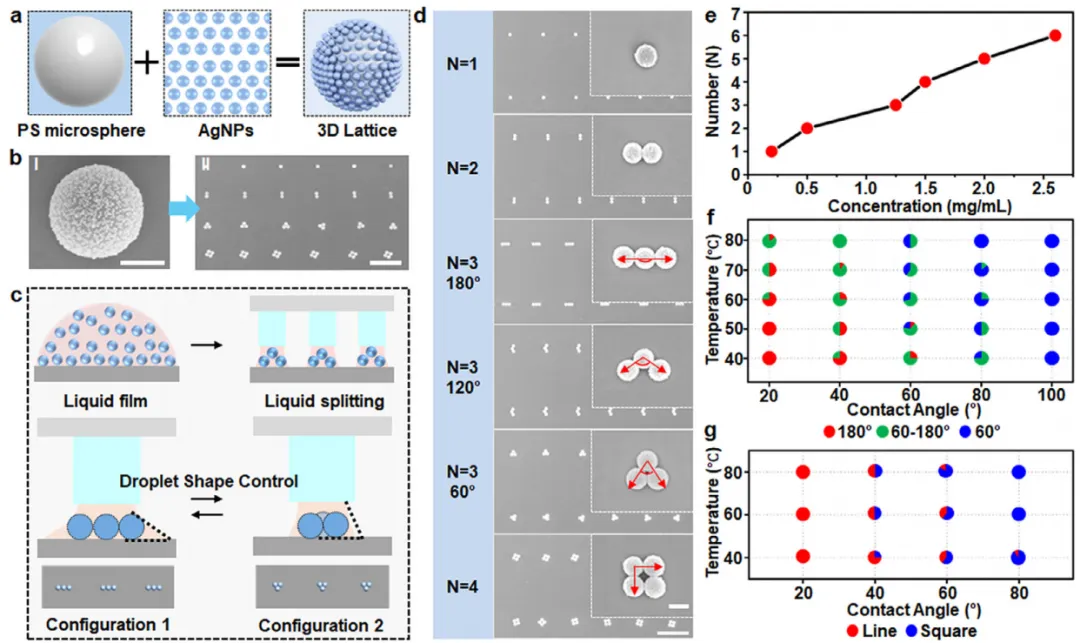

第一步：准备“砖块”和“地基”。
他们选用直径1微米的聚苯乙烯（PS）微球作为“地基小球”，以及直径约40纳米的银纳米颗粒（AgNPs）作为“闪光砖块”。通过混合与超声，让银纳米颗粒均匀、准周期性地“长”在微球表面，形成一个带刺的、闪亮的“银纳米球”。这就是他们最基本的建筑单元——3D银纳米颗粒晶格。
第二步：神奇的“印章”印刷术。
如何把这些“小球”精确地排列成想要的图案（比如三角形、正方形阵列）？他们开发了一种极为巧妙的“模板诱导印刷策略”。
1. 制作印章：先用光刻技术做一个带有规则“小柱子”阵列的模板，柱子直径和间距都是10微米。
2. 滴入“墨水”：将含有“银纳米球”的溶液滴在模板上。
3. 加盖定型：用一片硅片盖上去，溶液会在柱子的引导下，被分割成一个个大小均匀的“微液滴”，每个液滴都包裹着预定数量的“银纳米球”。
4. 控制“组装”：通过精确控制基底的润湿性（接触角）和印刷温度，可以操控液滴蒸发时的流动行为。这样一来，液滴中的“银纳米球”就会在毛细力等作用下，自组装成特定的构型。比如，三个小球可以排成一条线（180°），也可以紧凑地挤成一个等边三角形（60°）。
这个过程的美妙之处在于高度可控和可重复。通过调节“墨水”浓度，可以控制每个“液滴公寓”里住几个“小球居民”（1到7个）。通过调节基底“脾气”（亲疏水性）和环境“温度”，可以控制这些“居民”是喜欢排排坐（线性），还是喜欢扎堆取暖（密堆积）。
第三章：魔法生效——3D游乐场如何点亮“热点”？
建筑建好了，它的“灯光效果”到底如何？这是文章最核心的验证部分。
研究团队首先用经典的拉曼探针分子“罗丹明6G”来测试。他们对比了单个“银纳米球”、小球组成的各种构型（如二聚体、三角形、正方形等），以及平面的银膜。
关键发现1：3D曲面是“聚光”神器。
仅仅是把银纳米颗粒从平面搬到微球的曲面上，拉曼信号就增强了超过100倍！这是因为3D曲面能更好地局域和增强电磁波，就像抛物面天线能汇聚信号一样。

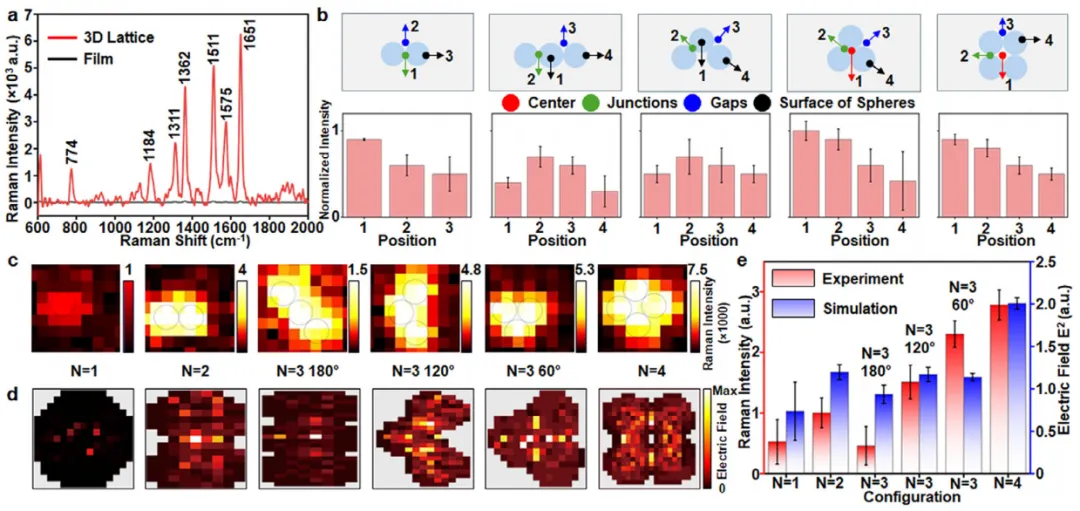

关键发现2：排列组合创造“强度密码”。
更有趣的是，当多个“银纳米球”聚集在一起时，它们的排列方式直接决定了“热点”的位置、数量和强度。他们通过实验（点扫描和拉曼成像）和计算机模拟（CST电磁仿真）双重验证了这一点。
位置：热点主要出现在小球之间的“脖颈连接处”和“缝隙中心”。
数量：小球越多，彼此相邻的“二聚体”就越多，潜在的热点数量也越多。
强度：构型是关键！ 例如，在三个小球组成的三角形（60°）和四个小球组成的正方形中，结构中心区域产生了强度最高的热点，这是线性排列所没有的。模拟的电场增强分布图与实验测得的拉曼信号热点图完美吻合。
这表明，通过精心设计“小球居民”的社区布局，就能像导演一样，指挥“聚光灯”打在舞台的哪个位置，以及有多亮。三角形和正方形构型被证明是产生高强度、高密度热点的“明星户型”。
第四章：见证奇迹——触摸检测的极限
有了最优的“三角形”构型阵列，科学家们开始挑战极限。
对于R6G分子：他们测试了从10⁻³ M到惊人的10⁻²⁰ M的浓度。结果发现，即使在10⁻²⁰ M（意味着在激光光斑范围内，可能只有寥寥数个分子）的极端低浓度下，R6G的特征拉曼峰依然清晰可辨！
（对应原文图4b, c）这创造了目前已知的R6G拉曼检测最低限记录。他们在10⁻⁶ 到10⁻¹² M的宽范围内，信号强度与浓度对数呈现良好的线性关系，可用于定量分析。

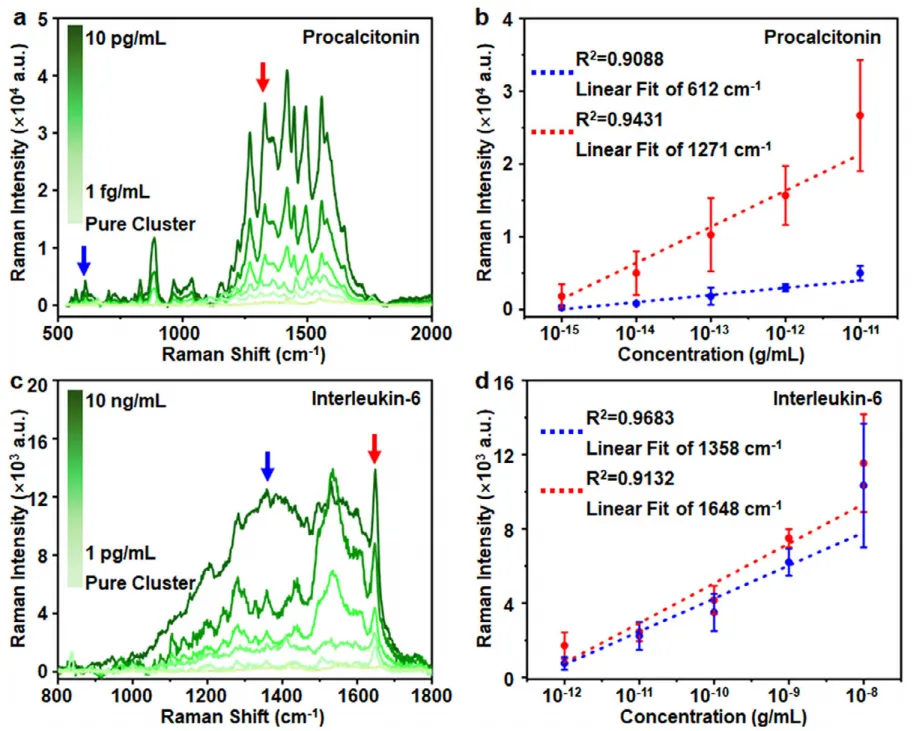

对于真正的生物标志物：团队将这套系统应用于无标记检测两种重要的炎症标志物——降钙素原和白细胞介素-6。这是从模型分子到实际应用的飞跃。结果同样令人震撼：
PCT的检测限达1.84 飞克/毫升。
IL-6的检测限达1.75 皮克/毫升。
这种灵敏度对于传染病的早期、精准诊断具有巨大的应用潜力。而且，由于是无标记检测，省去了复杂的标记步骤，操作更简便快捷。
终章：启示与未来
总结一下，这篇论文的核心思路如同一次精妙的“自上而下”的设计：
提出核心问题：如何可控、大量地制造高强度SERS热点？
构思解决方案：跳出2D平面，利用3D曲面的电磁局域效应和空间排列对电磁共振的调控，进行“热点工程”设计。
实现方法创新：开发模板诱导印刷策略，将纳米材料的自组装与宏观图案化加工完美结合，实现了复杂3D微纳结构的可控制备。
验证与拓展：通过实验与理论结合，筛选出最优构型（三角形），并将检测性能推向极限，最终成功应用于高灵敏度生物检测。
这项研究最迷人的地方，在于它展现了一种“工程之美”：将难以捉摸的纳米级电磁增强现象，通过微米级的结构设计与排列控制，变成了一个可以按需定制、性能卓越的检测平台。它不仅是检测技术的突破，更是纳米制造与光子学、化学交叉融合的典范。
未来，这种像搭积木一样“打印”功能纳米结构的思想，或许能为我们打开更多扇门，从环境监测到食品安全，从即时诊断到基础科学研究，让我们有能力去“看见”更多曾经不可见的微观世界奥秘。
论文信息：
Q.Pan,作者简介：
潘琪博士 商丘睢阳区人，郑州大学化学学院副研究员，硕士生导师。郑州大学理学学士，中科院化学所材料学博士。围绕智能材料图案化与器件制造新理论和新方法，在纳米印刷图案化、功能器件设计与集成、智能传感应用等方面开展研究工作。近五年来，作为项目负责人主持基金项目主要有河南省自然科学青年基金B类、国家自然科学青年基金、河南省科技研发计划联合基金优势学科培育项目、中国博士后后特别资助、中国博士后面上等，累计发表论文三十余篇。
