郑州大学胡俊华&张士林&郭晓雯:“相”机而动,“缺”一不可:异质相与缺陷工程激活多组元合金双功能催化助力锌-空气电池

多组元合金（MCAs），包括中熵或高熵合金（MEAs或HEAs），因其具有可调的多元素组成和电子结构，是作为高性能析氧反应（OER）和氧还原反应（ORR）电催化剂的优异候选材料，有望充分发挥锌-空气电池（ZABs）的潜力。然而，MCAs的各元素在空间上趋于均匀分布，这种同质性使得催化剂表面缺乏特异性催化位点，并且在催化ORR和OER这类多步复杂反应时表现不足，归因于这些反应受限于类似活性位点上多种中间体吸附能的普遍线性标度关系。为了突破MCAs电催化剂应对多步复杂反应的局限，提升催化效率，超越目前ZABs的性能，迫切需要新的策略和对协同催化机理的深入理解。

1.提出异质相与选择性缺陷协同设计的新策略

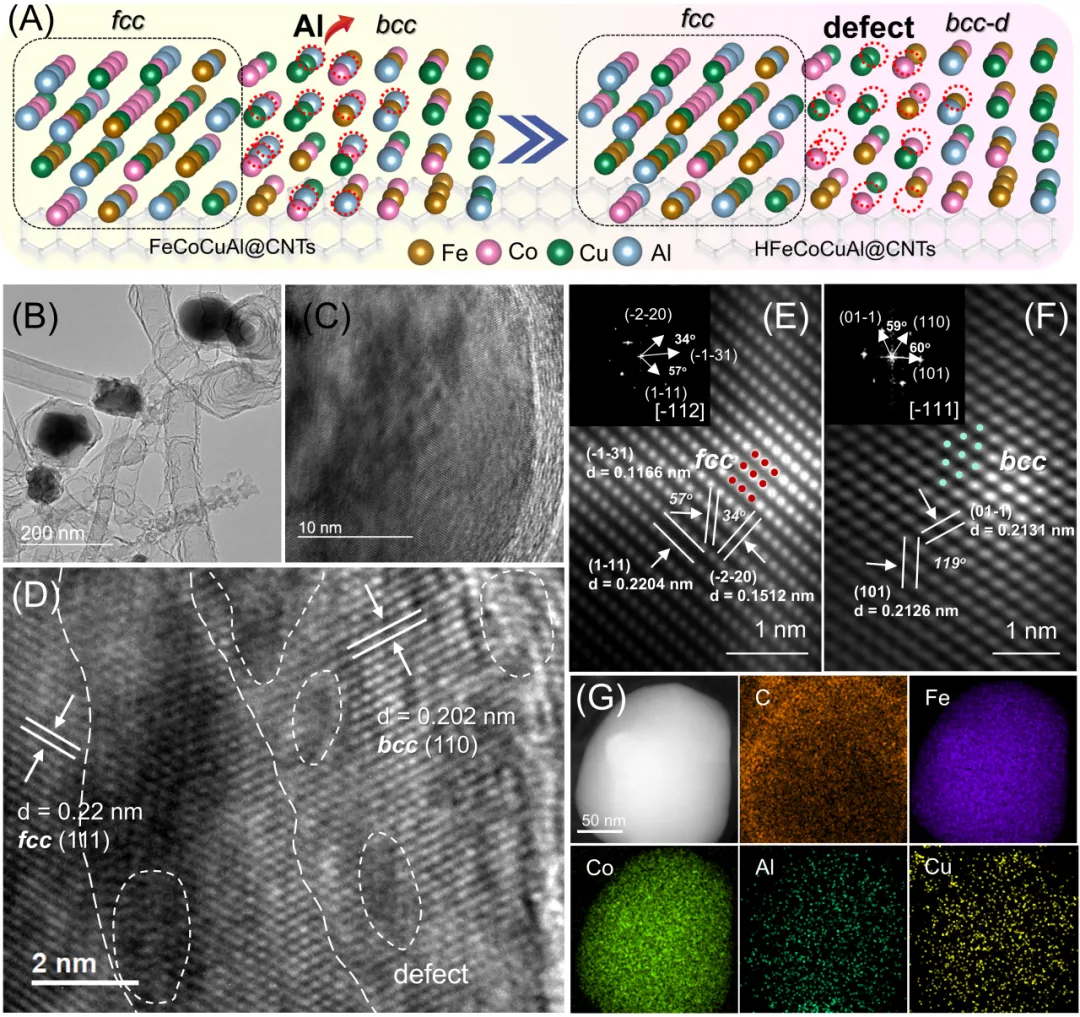

针对MCAs因结构同质而缺乏独特催化位点，将异质相与选择性缺陷策略相结合，利用fcc与bcc两相界面处原子活性高、bcc相原子排列更松散的特点，实现了脱合金优先在界面处发生以及bcc相区域内的缺陷可控引入，获得fcc/bcc-d异质相结构，突破了均相MCAs在电催化应用中的固有局限。

2.揭示fcc/bcc-d异质相结构的协同催化机制

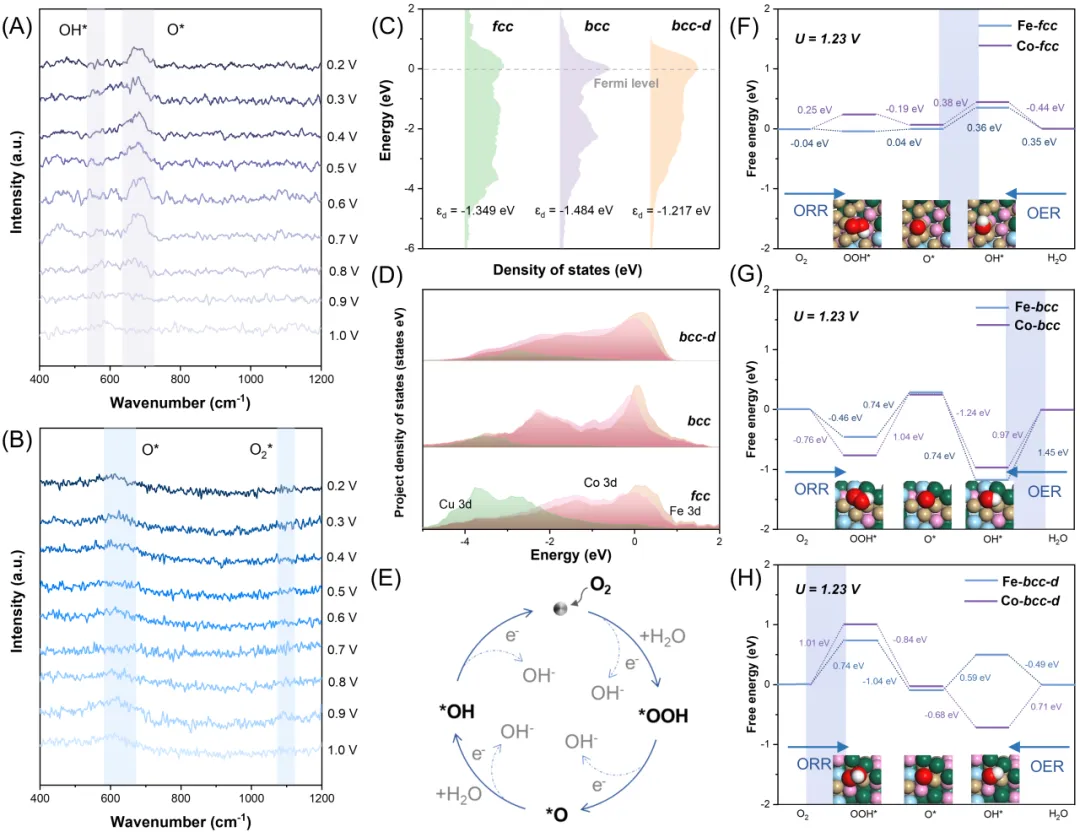

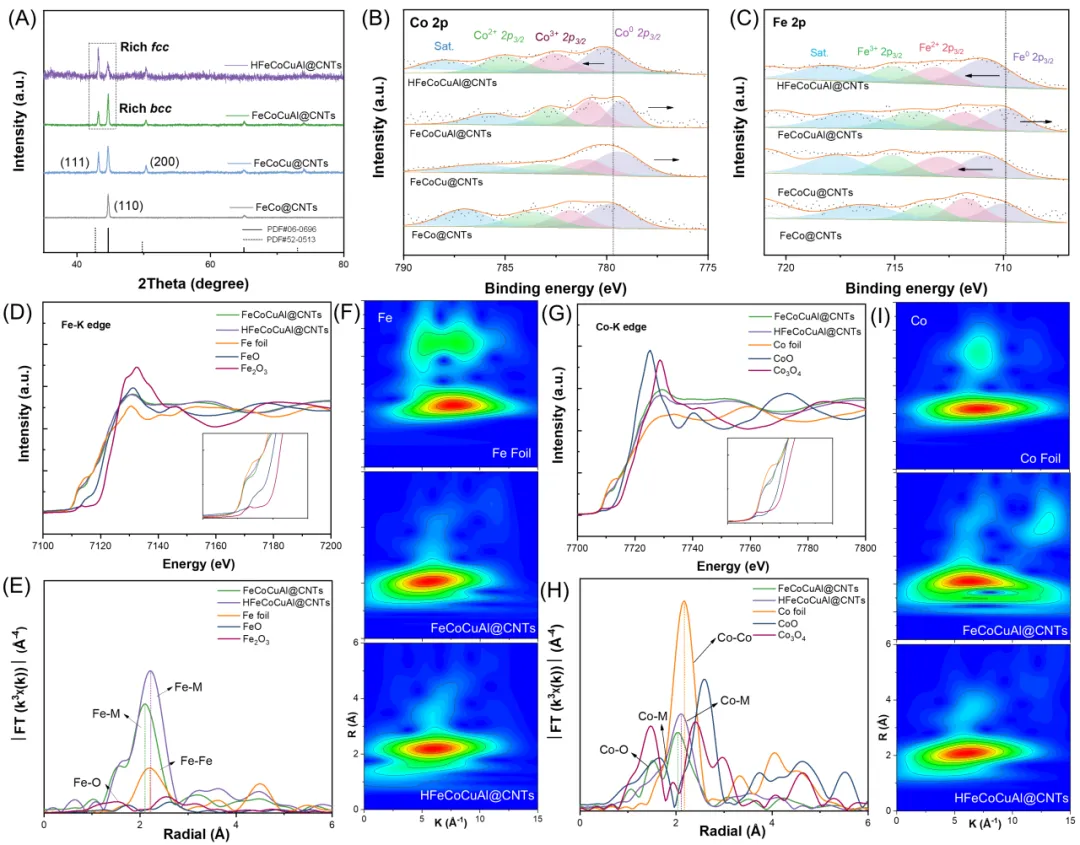

实验与理论计算共同表明，高催化活性的fcc相保持结构完整，而低催化活性的bcc相经选择性脱合金后转变为bcc-d相。bcc-d相中形成丰富的空位引起相邻Fe/Co活性位点的不饱和配位，优化了电子结构。双相协同催化打破了ORR/OER多步反应中吸附中间体之间的线性标度关系，加快了催化反应动力学。

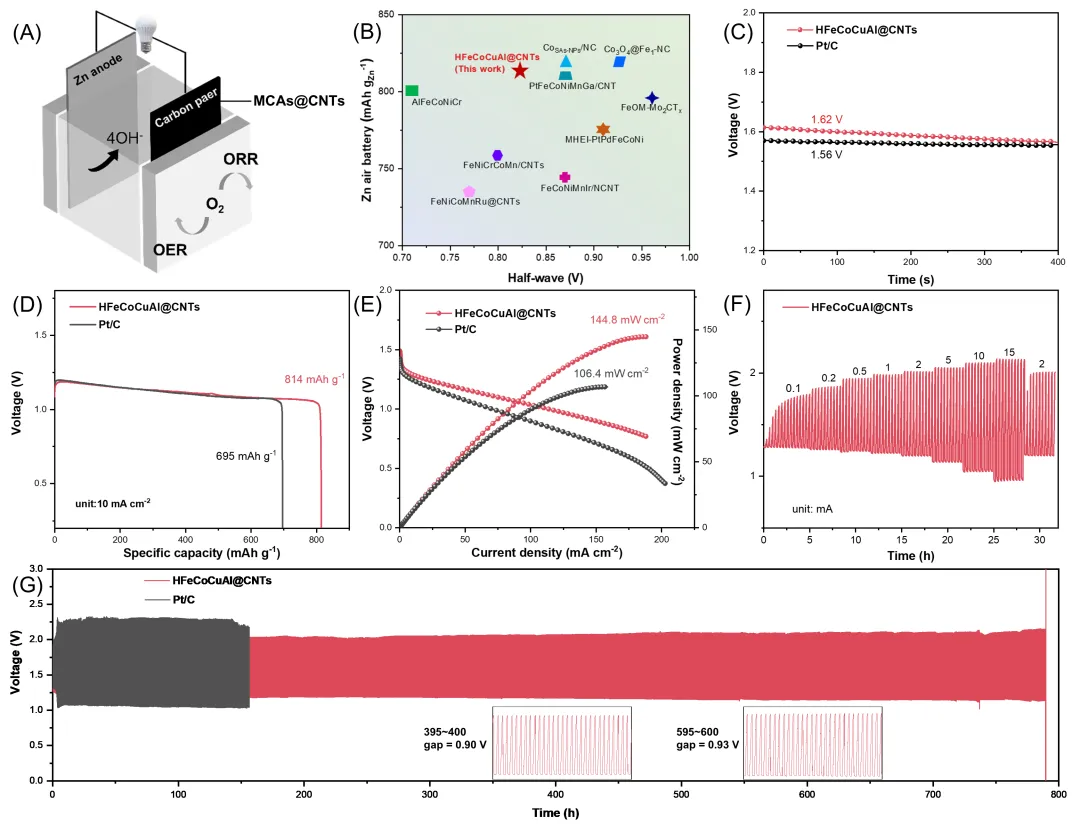

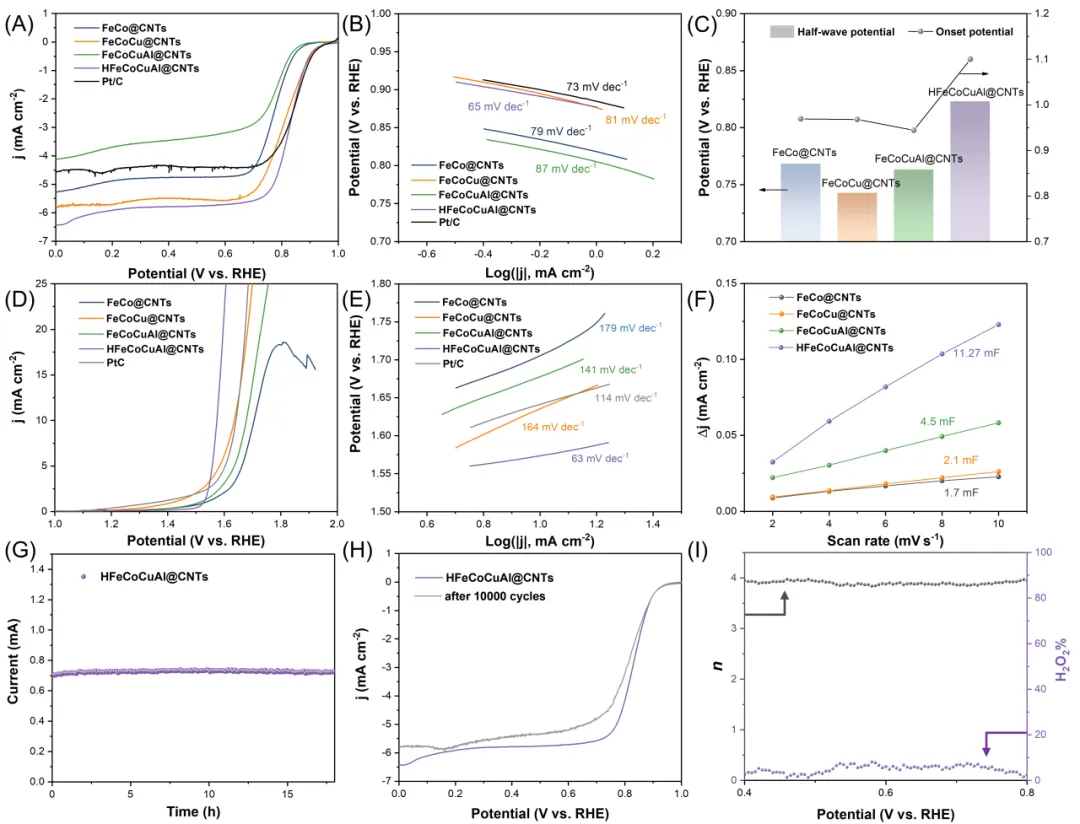

本工作展示了一种异质相与选择性缺陷工程协同的多组元合金（MCAs）设计策略及其结构演化过程。利用异质相中原子排列结构的差异，实现了在ORR活性较低的bcc相中优先脱合金，从而获得了具有fcc/bcc-d双相结构的碳纳米管封装的HFeCoCuAl@CNTs催化剂。bcc-d相丰富的空位引起相邻Fe/Co活性位点的不饱和配位，优化了电子结构。fcc/bcc-d双相的协同催化加速了ORR/OER反应动力学。HFeCoCuAl@CNTs在碱性条件下表现出优异的ORR（半波电位为0.823 V）和OER（10 mA cm^-2下过电位为344 mV）电催化活性与稳定性。与商业Pt/C相比，基于HFeCoCuAl@CNTs的锌-空气电池提供了更高的比容量（814 mAh g_Zn^-1）、功率密度（144.8 mW cm^-2）以及超过780小时的循环稳定性。该研究为设计适用于高性能锌-空气电池的MCAs电催化剂提供了独特思路。该成果以“Synergetic Heterophase and Selective Defect Engineering of Nano Multicomponent Alloys for Rechargeable Zn–Air Batteries”为题发表在Carbon Energy 上。

郭晓雯，第一作者，郑州大学材料科学与工程学院2021级博士生，研究方向为电催化剂材料的可控合成及电化学性能研究。

张士林，通讯作者，讲师、硕士生导师，中南大学与新加坡国立大学联培博士，于2024年入职郑州大学材料科学与工程学院。研究领域包括锂硫电池、锂金属电池、锌-空气电池以及粘土矿物基功能材料设计。主持国家自然科学基金，省自然科学基金等项目，在Advanced Materials、Carbon Energy等期刊上发表SCI论文40余篇，授权国家发明专利10余项，获中国非金属矿科学技术一等奖。中国材料研究学会会员，担任Progress in Natural Science: Materials International、Journal of Central South University期刊青年编委。

胡俊华，通讯作者，教授、博士生导师，长期从事有色金属表面工程、金属燃料电池、军事能源装备领域的教学科研工作。现为国际先进材料学会会士，英国皇家化学会会士。担任郑州大学科学技术研究院副院长、基地与重点实验室管理处处长、学院教授委员会主席，入选河南省特聘教授、河南省杰青、河南省高层次人才、河南省基础研究领军人才。作为项目负责人主持国家自然科学基金、火箭军、国防科工局、河南省重大专项等国家与省部级科研课题20余项。以第一/通讯作者发表SCI论文300余篇，其中封面、热点、高被引论文36篇，h-index 61。
