郑州轻工业大学巩飞龙&魏世忠&北大郭少军AM:Pt1/MnO2纳米尖端诱导局域电场强化氧传输,实现3690.6 Wh/kg高能量密度铝空气电池
通讯作者
魏世忠（郑州轻工业大学）
郭少军（北京大学）
巩飞龙（郑州轻工业大学）
研究背景
铝空气电池因其高理论能量密度(8100 Wh/kg)、成本低廉和环境友好等优势，成为下一代能源转换系统的有力候选者。然而，空气阴极氧还原反应(ORR)的缓慢动力学严重限制了铝空气电池的实际能量密度。尽管铂基催化剂表现出高ORR活性，但其大规模商业化受到高成本和储量有限的制约。金属单原子催化剂(SACs)因其最大化原子利用效率和明确的活性位点而成为ORR的有前景候选材料。然而，SACs基铝空气电池的实际性能目前主要受限于催化剂在空气电极上的氧传输效率不足。
痛点问题
1. 单原子催化剂的内在活性提升困难，难以实现关键ORR中间体的平衡吸附/脱附，受限于限制性比例关系
2. 已报道的SACs基铝空气电池实际性能主要受限于空气电极上催化剂的氧传输效率不足
3. Pt单原子在长期运行中容易发生团聚或流失，导致催化剂稳定性下降
4. 传统纳米线结构难以有效调控局域微环境以优化电催化性能
5. 缺乏多尺度微环境调控策略同时优化氧传输和单原子稳定性
核心发现
1. 分支状MnO2载体的纳米尖端可诱导局域电场增强，显著促进氧气从电解质向活性位点的传输，局域电场强度达8.52 mV/nm，约为纳米线结构的3.25倍
2. MnO2(100)晶面可稳定最优Pt配位环境(Pt-O4配位)，降低ORR能垒并阻碍Pt流失，Pt-O键合强度ICOHP值从-1.95 eV提升至-2.07 eV
3. B-Pt1/MnO2基铝空气电池实现3690.6 Wh/kg超高能量密度，在50 mA/cm2下稳定运行超过650小时，超越所有已报道催化剂
4. 组装的200 W铝空气电池堆实现480.2 Wh/kg能量密度，接近美国能源部动力电池要求(500.0 Wh/kg)
5. 技术经济分析显示系统成本仅为已报道铝空气电池的1/50，凸显其在可持续能源应用中的可行性
图文解析
图1: 微环境对ORR影响的计算模拟

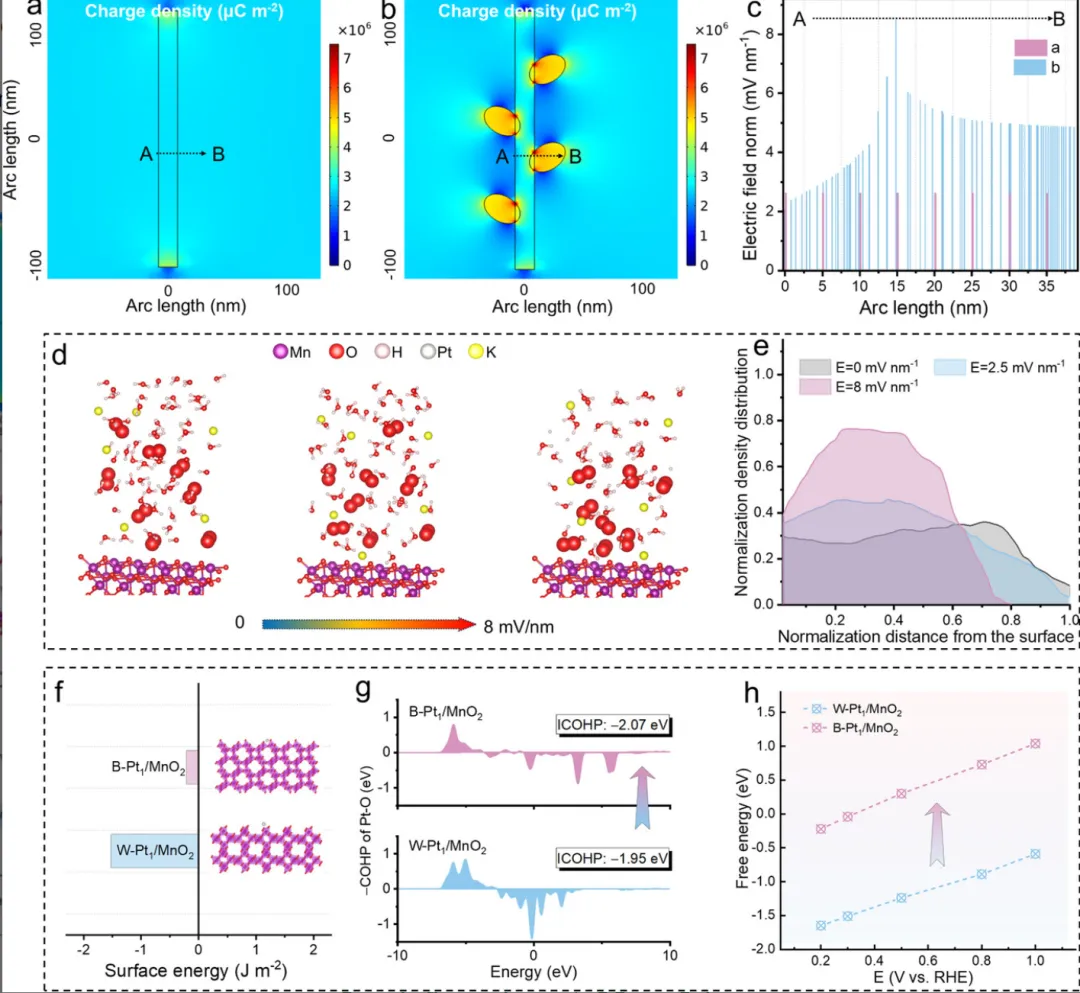

1. 分支状结构的局域电场强度峰值达8.52 mV/nm，约为纳米线结构的3.25倍
2. 局域电场强度从0增至8 mV/nm时，电极表面归一化氧吸附含量从0.36提升至0.76
3. B-Pt1/MnO2(100)面的表面能为-0.21 eV，低于W-Pt1/MnO2(110)面的-1.52 eV，表明Pt单原子在(100)面更稳定
4. B-Pt1/MnO2的Pt-O键ICOHP值为-2.07 eV，高于W-Pt1/MnO2的-1.95 eV，表明更强的轨道相互作用和键合强度
5. B-Pt1/MnO2在不同外加电位(0.2-1.0 V)下均表现出正的Pt流失自由能，表明Pt流失过程热力学上更不利
图2: W-Pt1/MnO2和B-Pt1/MnO2的结构表征

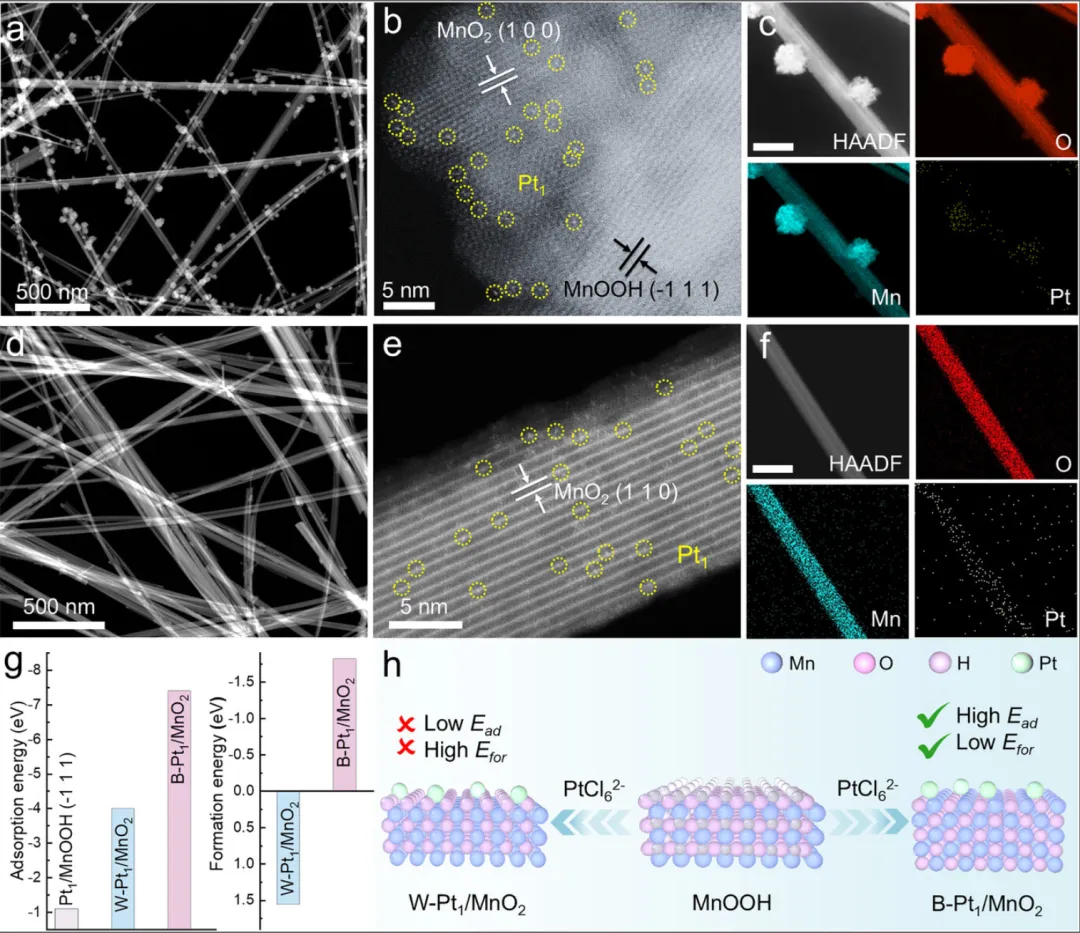

1. B-Pt1/MnO2由纳米颗粒和纳米线组成，纳米颗粒暴露MnO2(100)面，纳米线为MnOOH相
2. AC-TEM显示Pt元素主要分布在纳米颗粒上，证明Pt的精确负载位置
3. W-Pt1/MnO2的晶格间距0.347 nm对应MnO2(110)面，Pt单原子均匀分布在MnO2纳米线上
4. Pt在MnOOH、MnO2(110)和MnO2(100)上的吸附能分别为-1.1、-4.0和-7.4 eV，表明(100)面吸附能力更强
5. B-Pt1/MnO2和W-Pt1/MnO2的形成能分别为-1.82和1.55 eV，有利于(100)面的形成
图3: 化学和电子结构分析
1. Pt L3边XANES显示W-Pt1/MnO2和B-Pt1/MnO2的白线强度介于Pt箔和PtO2之间，Pt价态介于0和+4之间
2. W-Pt1/MnO2和B-Pt1/MnO2的Pt价态分别为+1.04和+1.73，表明不同晶面造成Pt配位环境差异
3. FT-EXAFS显示B-Pt1/MnO2和W-Pt1/MnO2的Pt-O配位数分别为4.2和3.4
4. 小波变换分析在10.3 A-1处无最大强度，确认Pt的原子级分散
5. B-Pt1/MnO2的Pt 4f XPS结合能相对于W-Pt1/MnO2正移，表明Pt单原子与MnO2(100)面相互作用更强
图4: 铝空气电池电化学性能

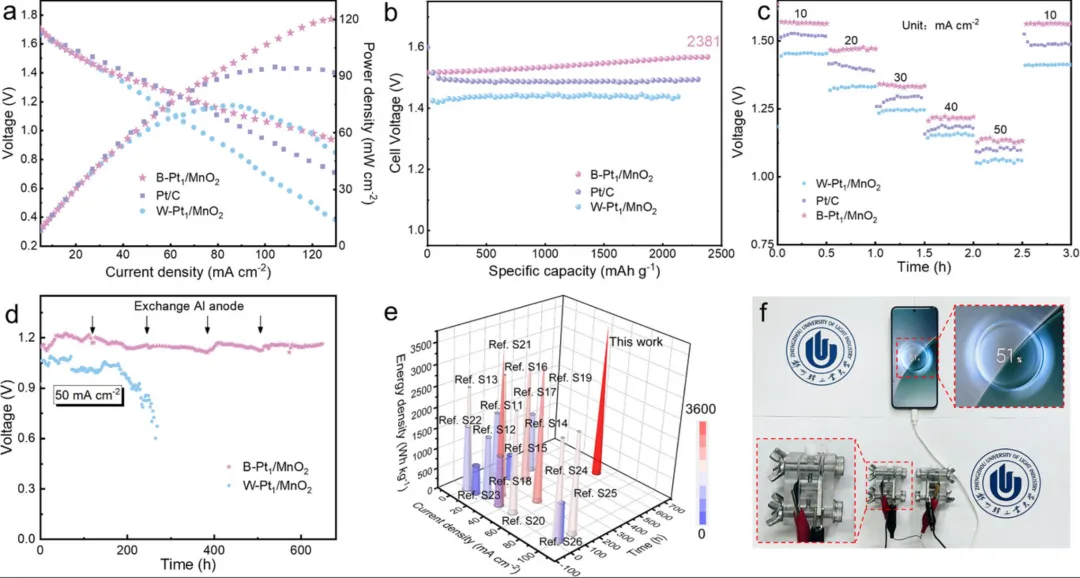

1. B-Pt1/MnO2基铝空气电池峰值功率密度达120.3 mW/cm2，超越W-Pt1/MnO2(75.0 mW/cm2)和Pt/C(95.1 mW/cm2)
2. B-Pt1/MnO2基铝空气电池在10 mA/cm2下实现2381.0 mAh/g比容量和3690.6 Wh/kg能量密度
3. B-Pt1/MnO2基铝空气电池在电流密度从10增至50 mA/cm2时电压降最小，展现优异放电倍率性能
4. B-Pt1/MnO2基铝空气电池在50 mA/cm2下稳定运行650小时，而W-Pt1/MnO2在275小时后急剧衰减
5. 稳定性测试后，B-Pt1/MnO2结构基本保持不变，而W-Pt1/MnO2中Pt单原子团聚成纳米颗粒或团簇
图5: 局域电场增强氧传输机理验证

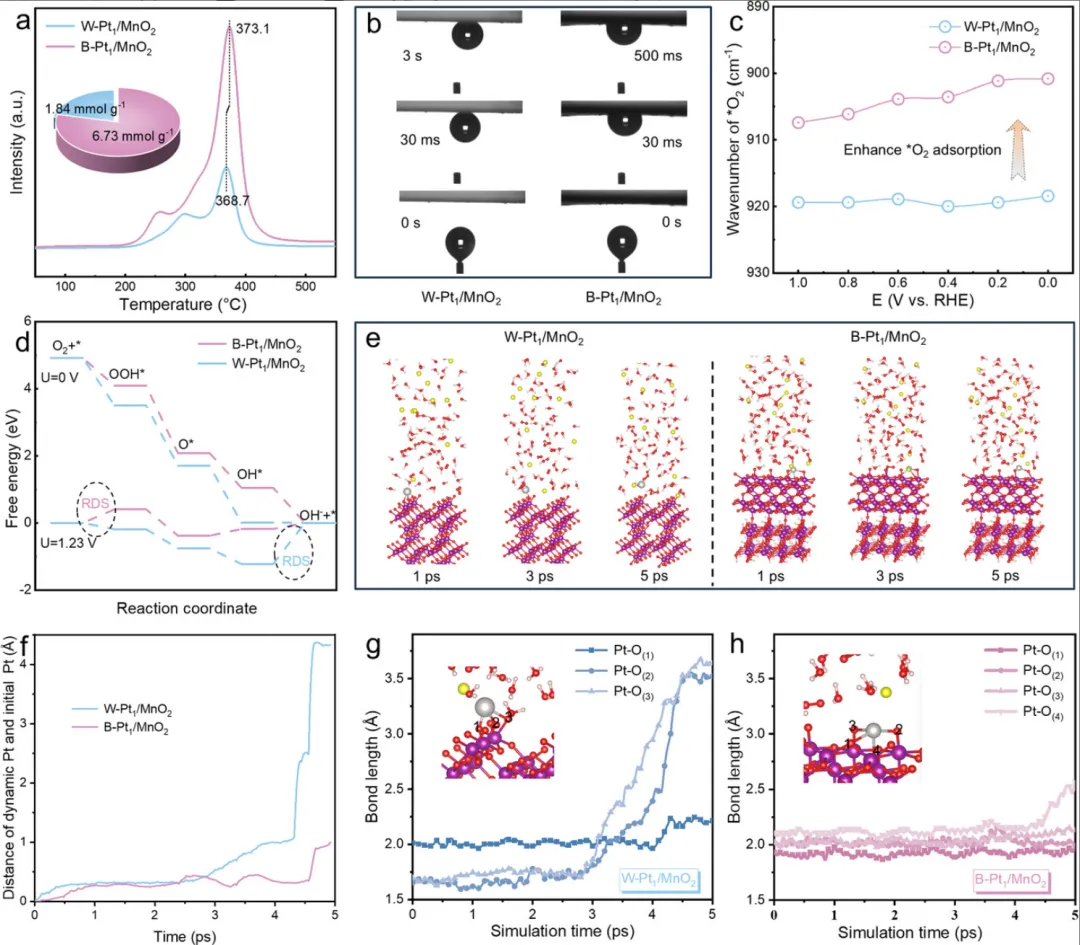

1. 气泡接触角测量显示B-Pt1/MnO2具有更小的气泡接触角，表明更强的气泡脱附能力
2. O2-TPD显示B-Pt1/MnO2具有更高的氧脱附峰面积，表明更强的氧吸附能力
3. 原位ATR红外光谱显示B-Pt1/MnO2在ORR过程中具有更高的中间体信号强度
4. 有限元模拟验证分支状结构在纳米尖端产生显著增强的局域电场
5. 氧扩散实验定量证实B-Pt1/MnO2具有更高的氧扩散系数，验证局域电场增强氧传输效应
原文链接
https://doi.org/10.1002/adma.72745
