【实例】河南郑州某项目外墙保温线条真石漆涂料深化设计

郑州某项目外墙保温EPS线条真石漆涂料图纸深化设计

（文章末尾附现场情况考察资料）

项目概况：

本项目位于河南省郑州市，世界500强房企产品。由1#楼~3#楼、6#楼~10#楼八栋高层商品住宅，5#楼一栋高层公共租赁房及11#楼~13#楼三栋配套商业房组成。

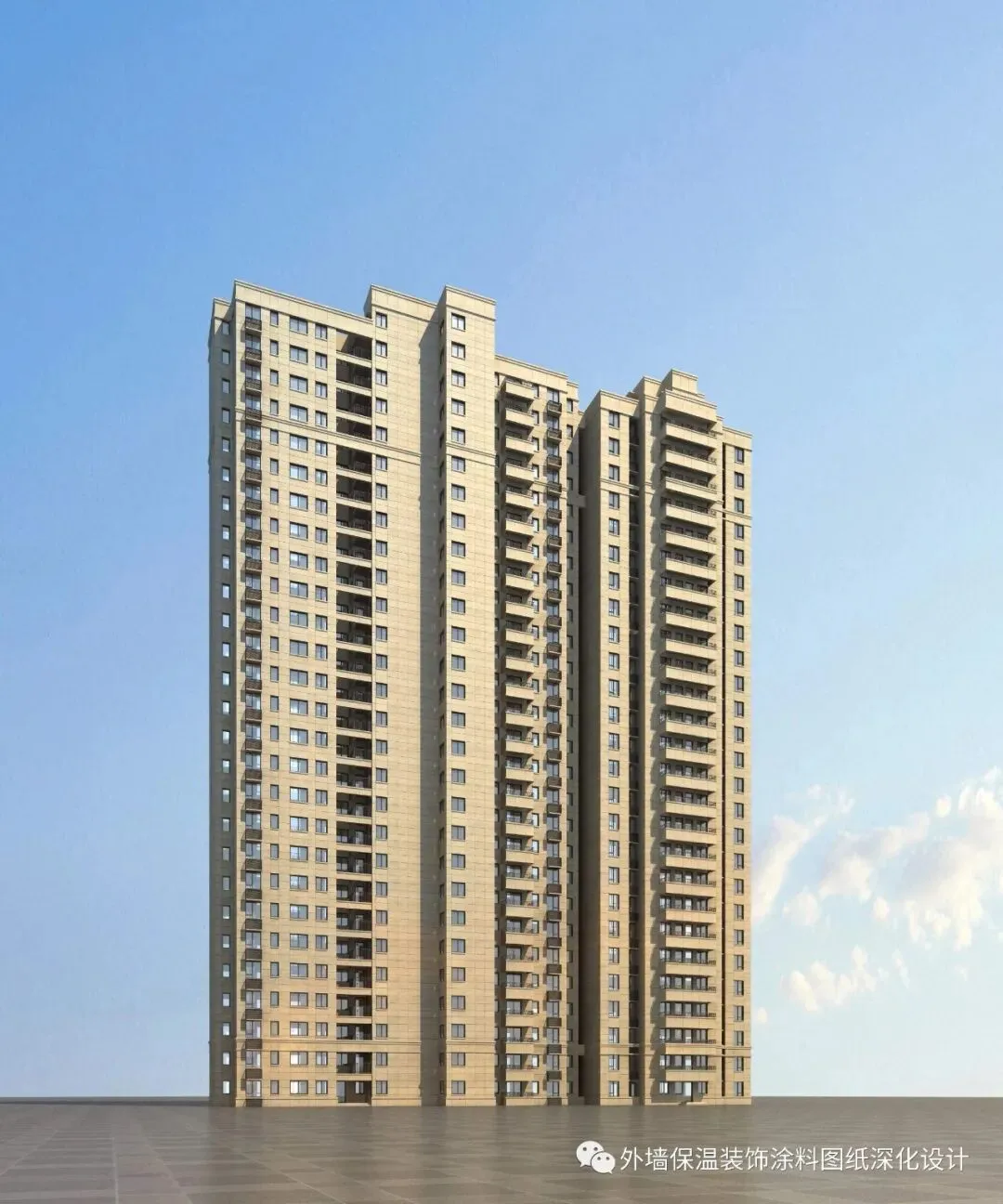

项目外墙效果图

保温：高层外墙保温材质为85mm厚岩棉板，商业外墙保温为80mm厚发泡陶瓷板，本项目造型线条为EPS半成品线条。

饰面：高层外侧均为真石漆饰面，局部石材；商业楼外墙饰面主材为面砖，线条为真石漆，女儿墙内侧为平涂。

施工方深化要求：

1、为便于现场施工，平面图应标识出所有保温/涂料界面，立面图中应标识出所有线条和涂料分色，节点图中应勾勒出所有线条并附线条缩略图以及涂料界面，同时节点图也应标识出外墙保温、女儿墙保温、门窗侧边收口保温材质厚度。每栋楼都应附有保温材料、EPS线条汇总。

2、图纸需移交施工方、甲方审核，如有问题需配合更改，如无问题则出图交付即可（电子dwg版文件）。

3、施工期间需配合进行远程技术指导，如需亲临现场指导，请配合指导（施工方出具相关费用）。

建议：

外墙线条深化应在考虑实际、保证质量的前提下进行，考虑部分线条实际操作的可实行性，在不影响基本外观造型效果的前提下需要对其进行适当优化并告知各方。

深化过程如下:

外墙EPS线条深化设计小组仔细审原建施图；

审图需平立面节点相结合，注意平面图中有很多立面图看不到的线条。

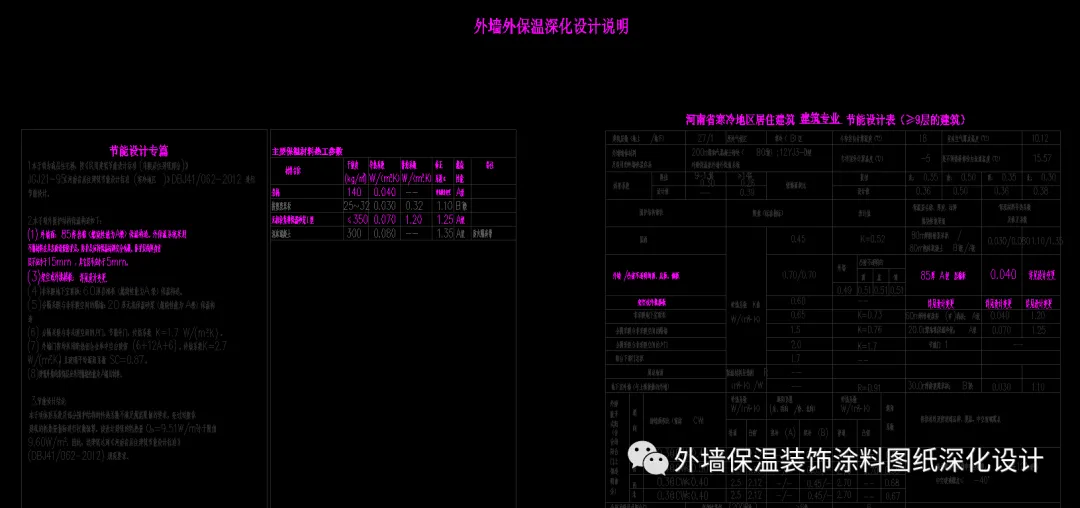

首先结合项目图纸、节能备案表、设计变更、图纸会审等资料做出项目概况表，在此基础上进行单体外墙深化设计：

第一部分：外墙保温和线条深化

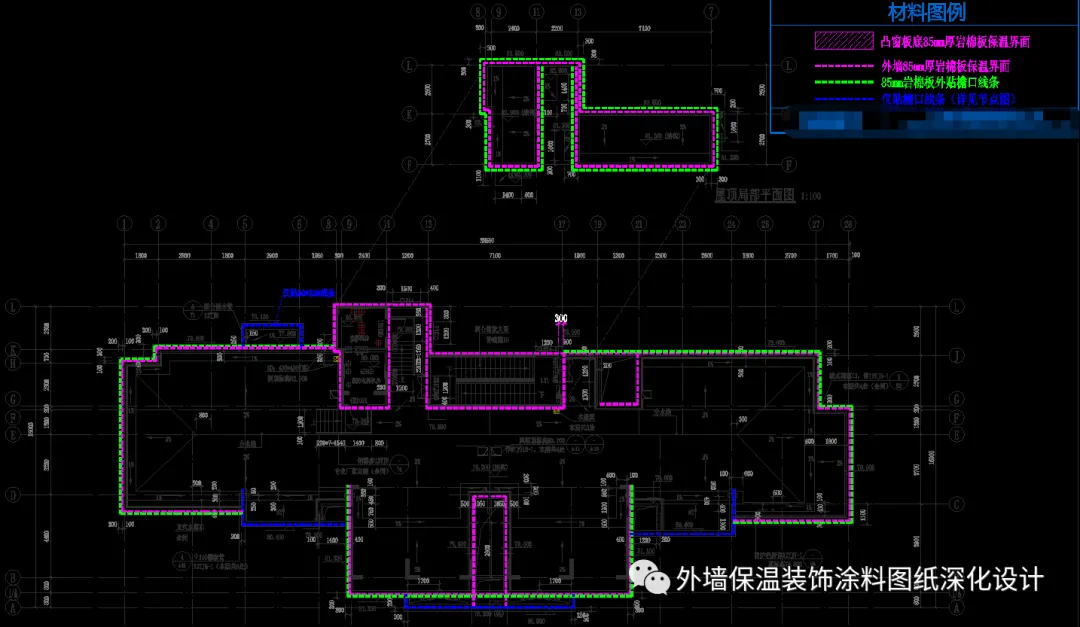

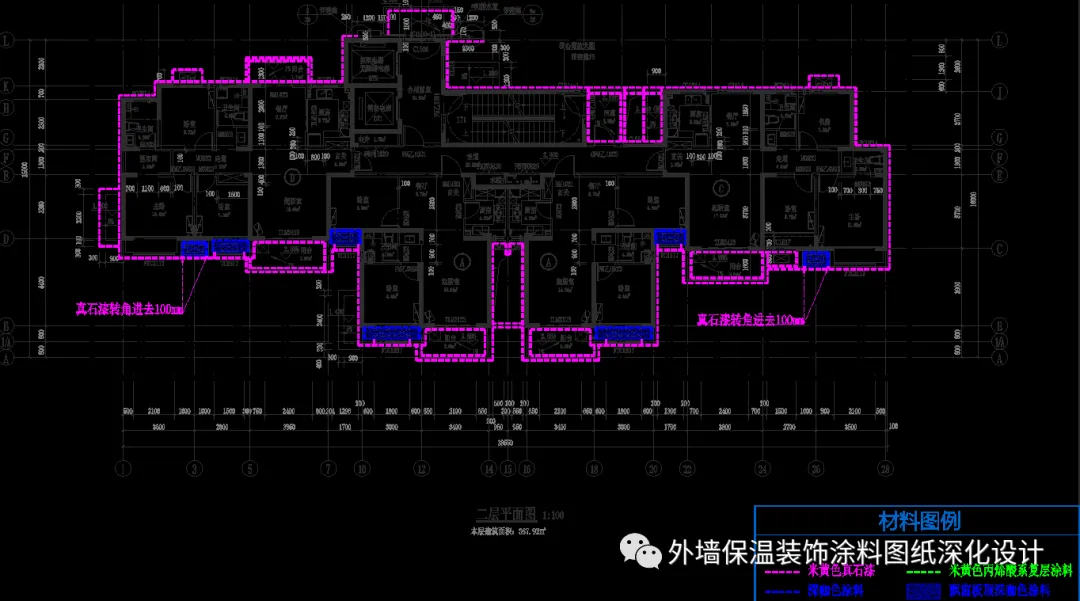

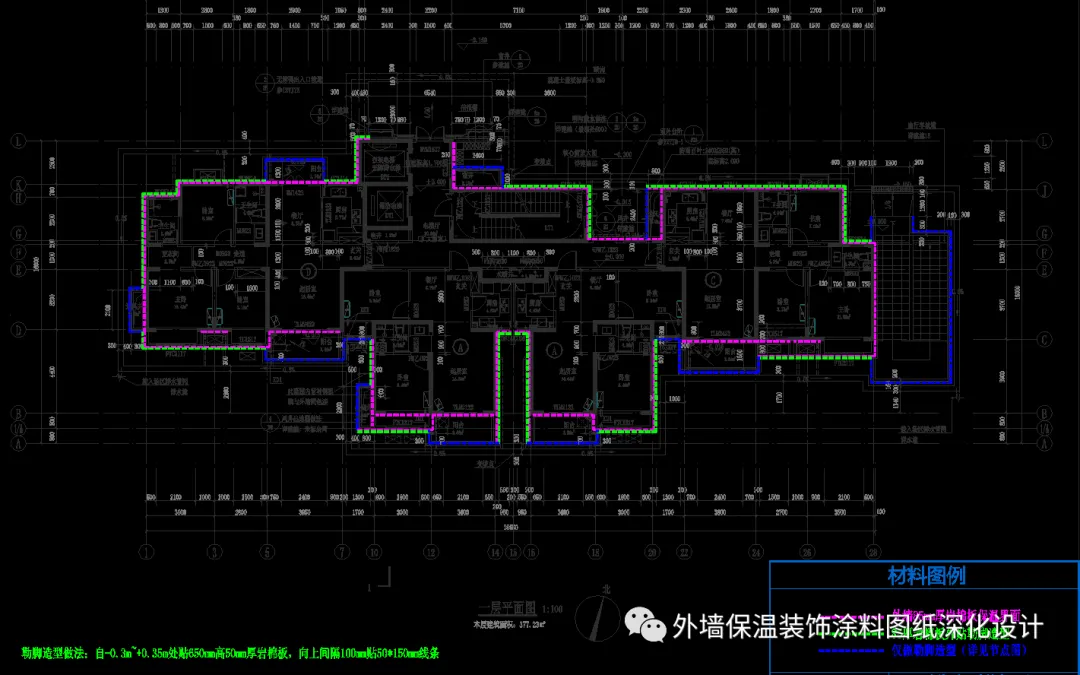

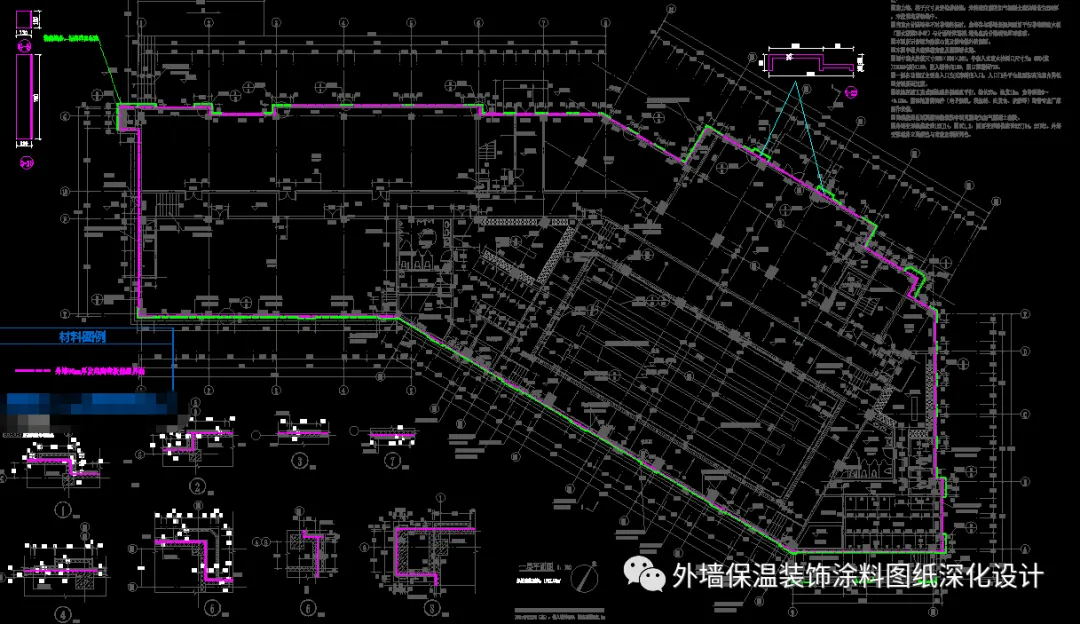

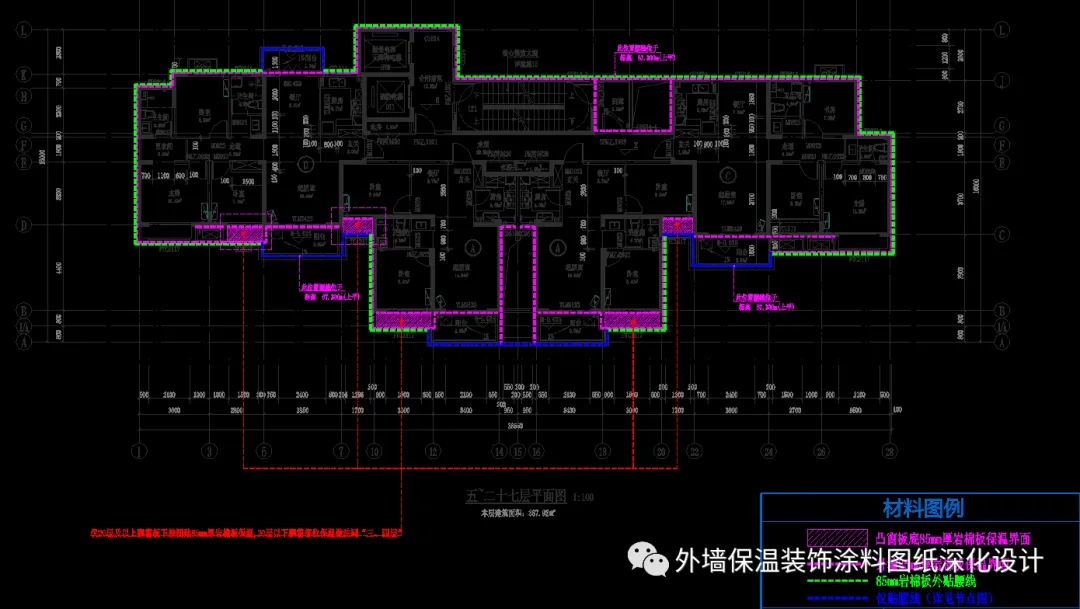

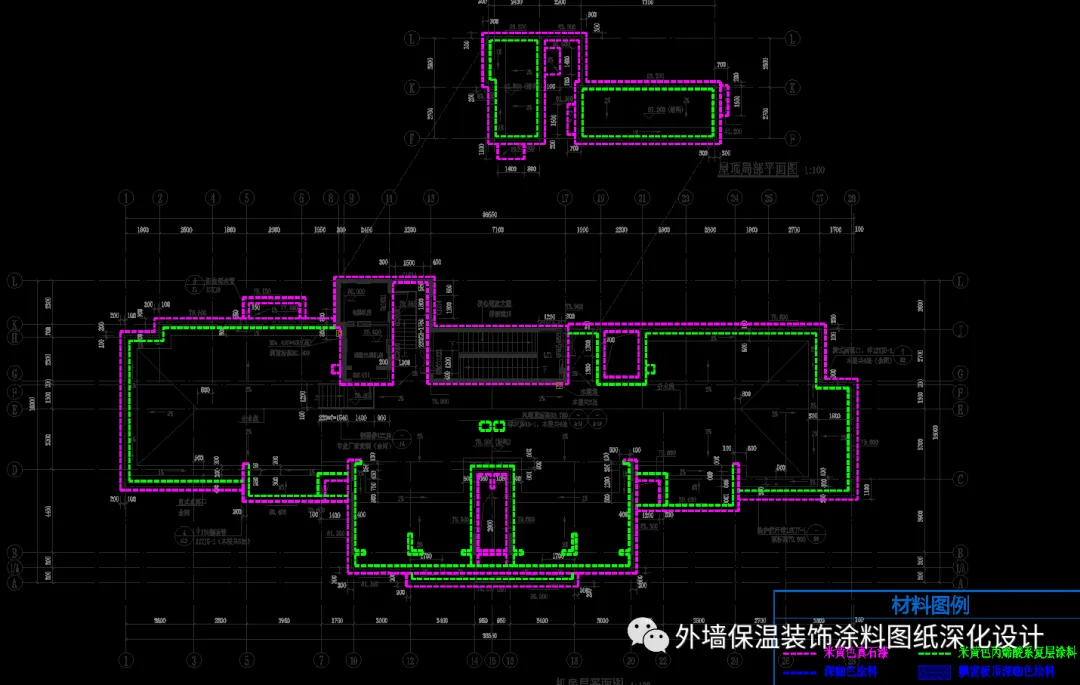

深化平面图

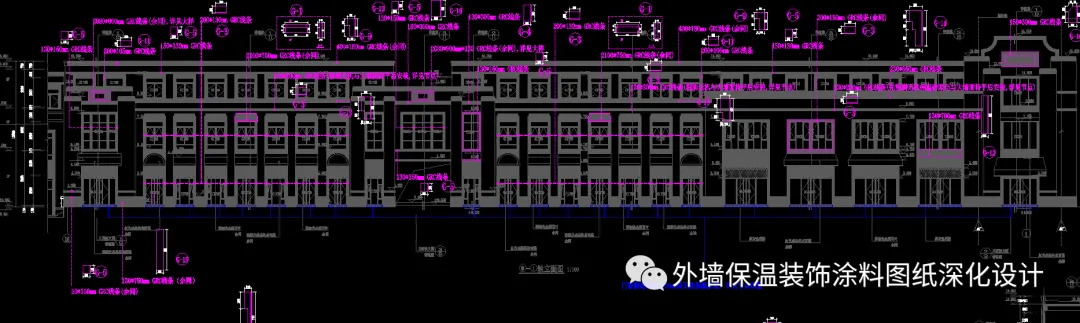

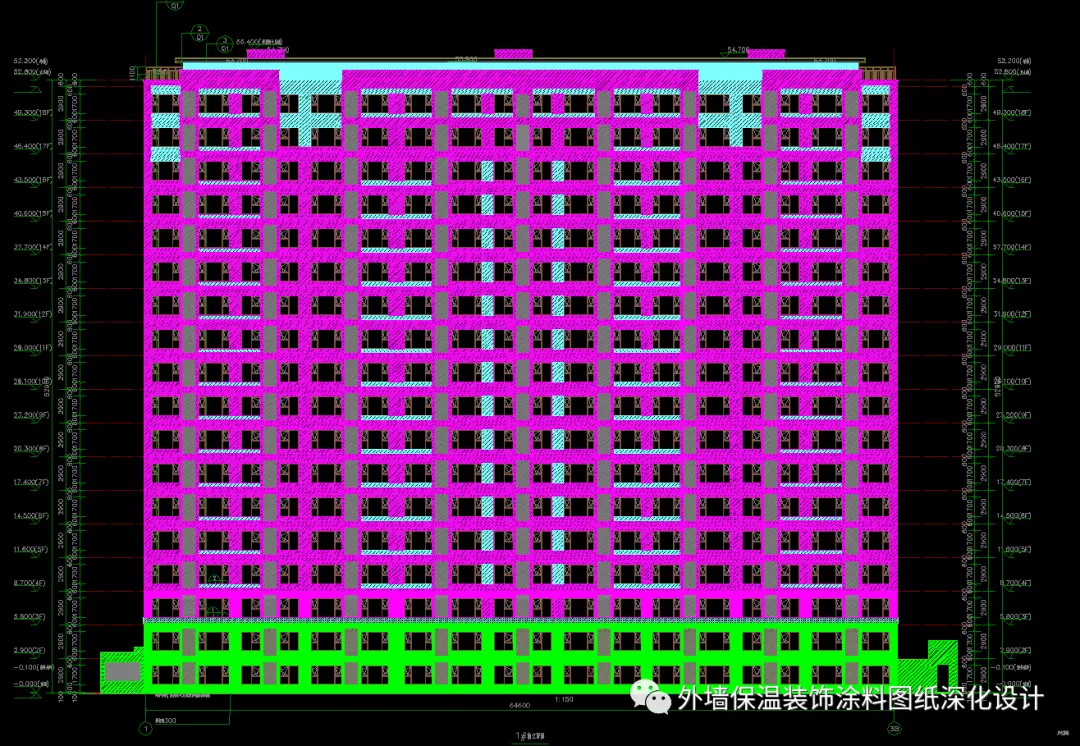

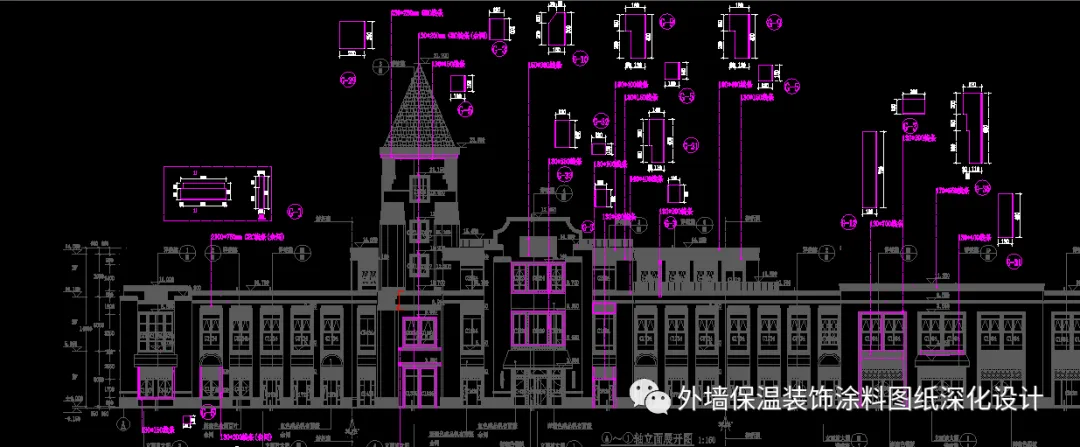

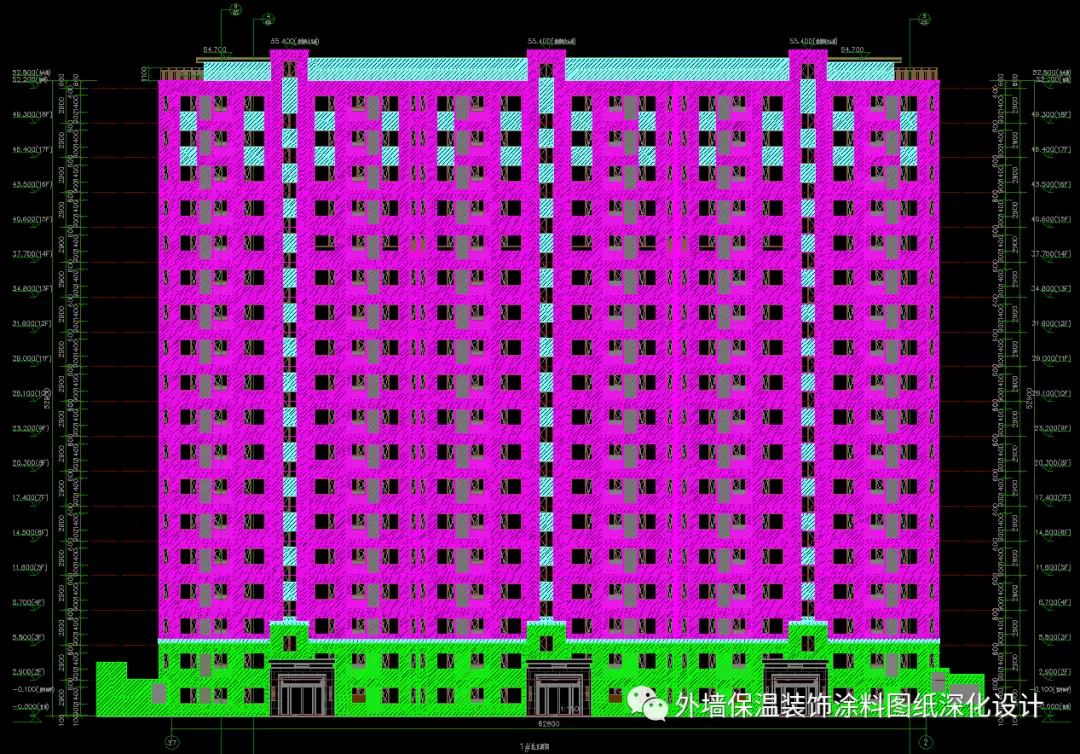

深化立面图

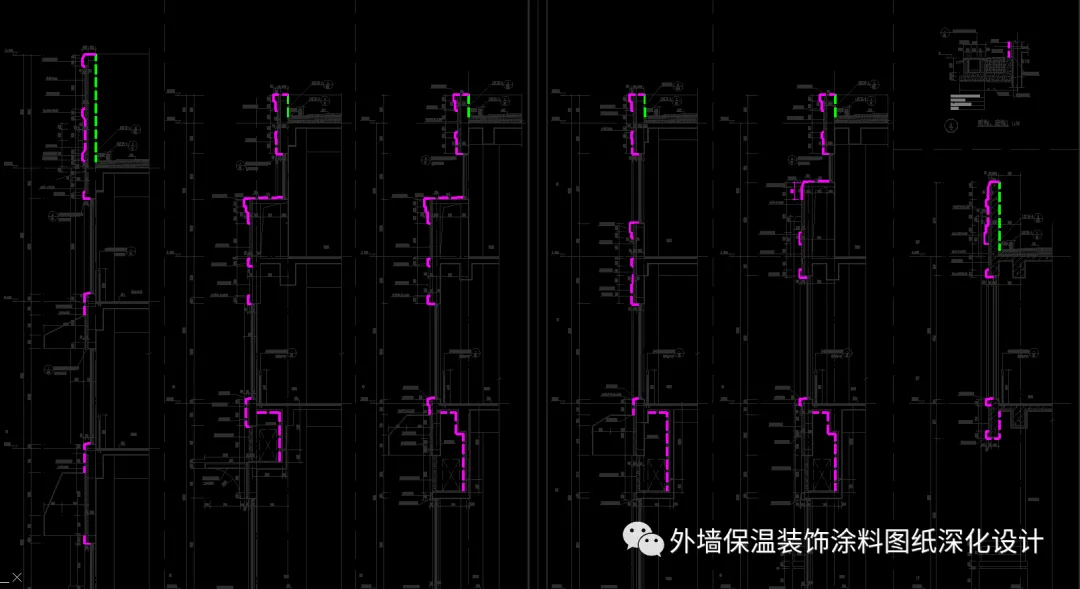

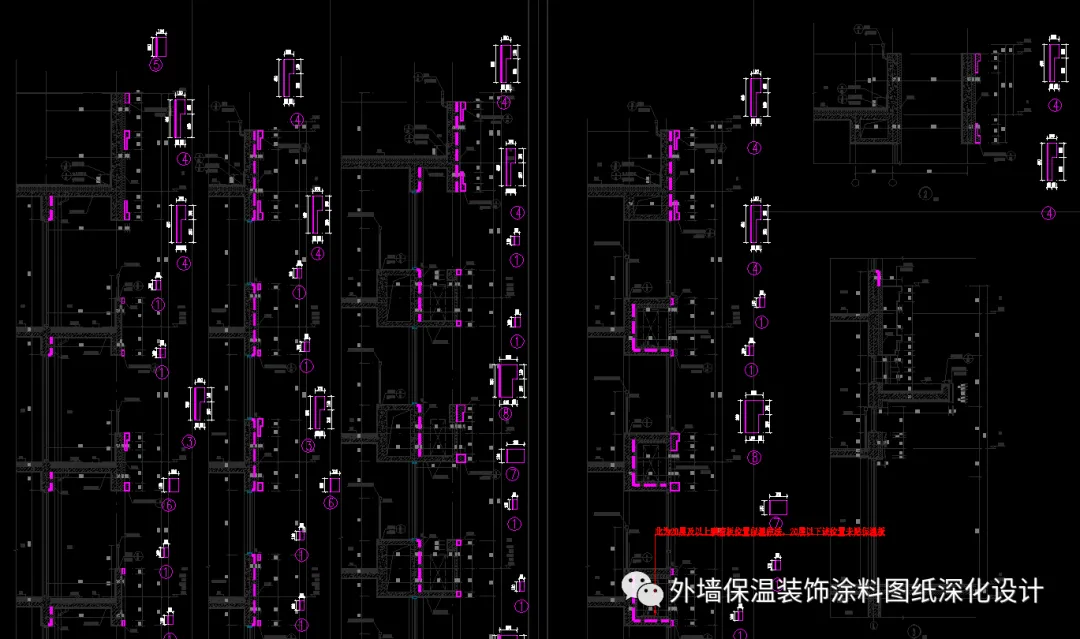

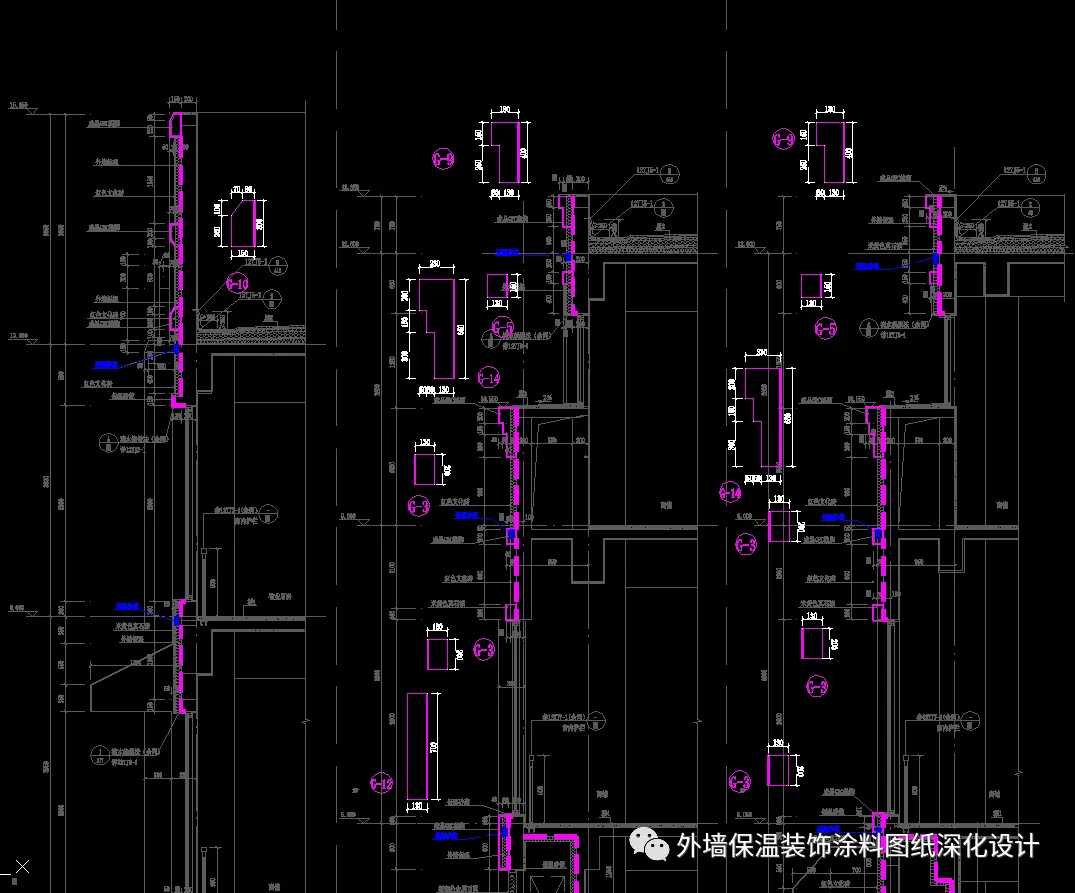

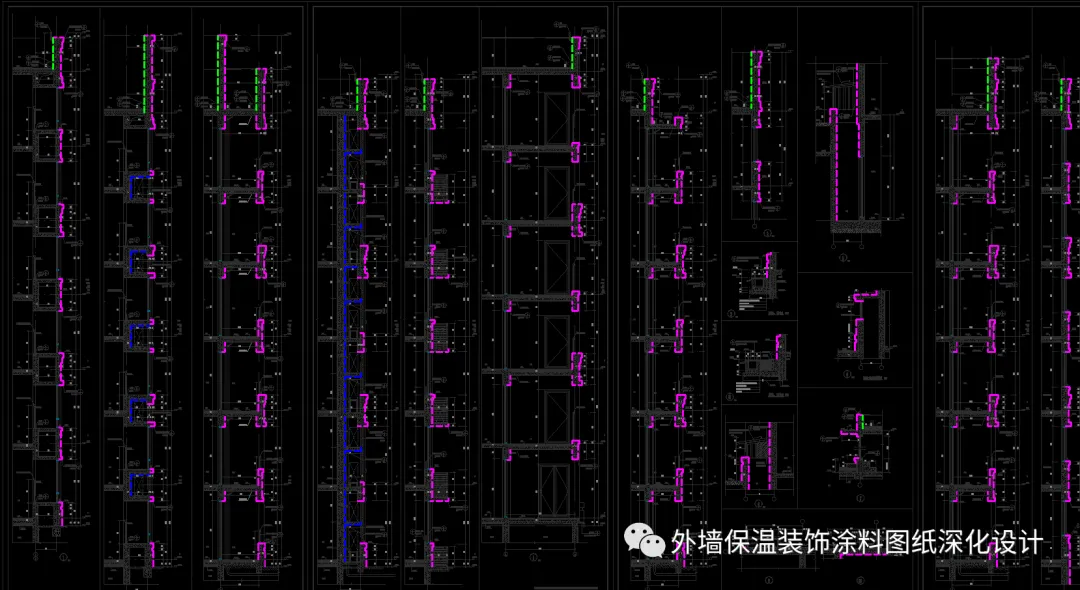

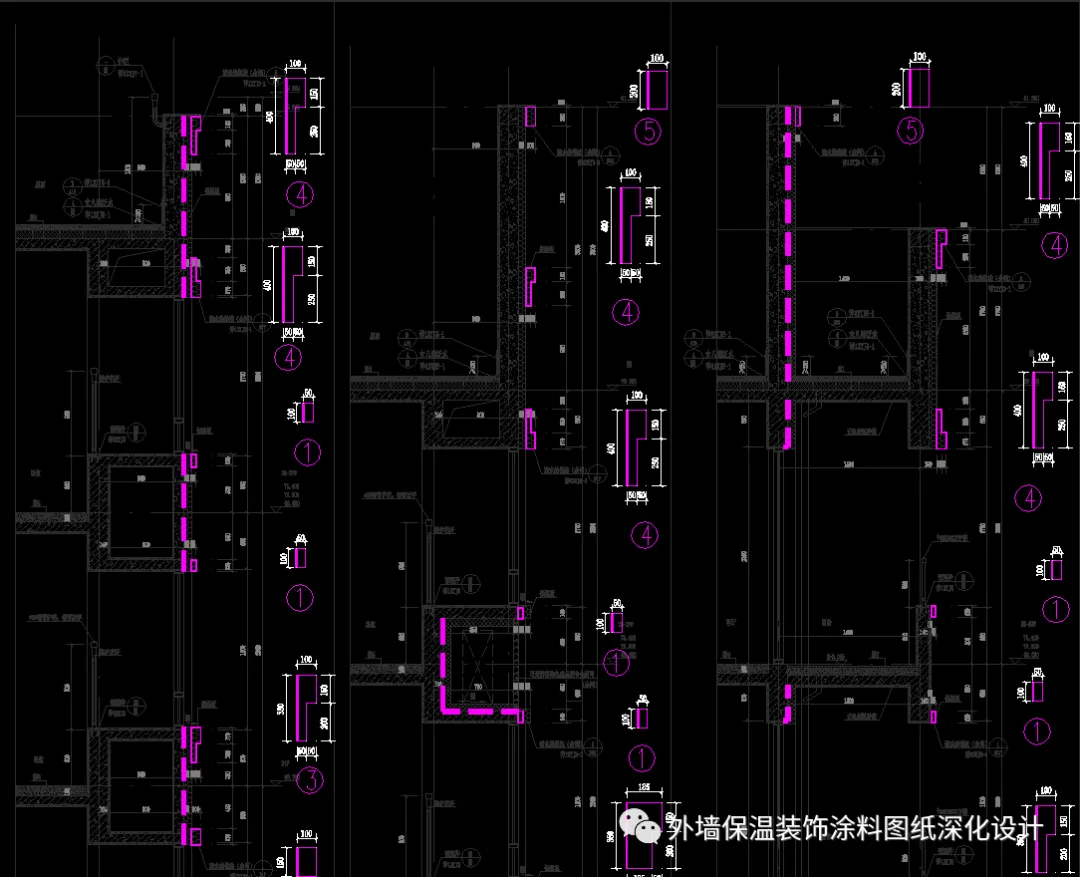

深化节点图

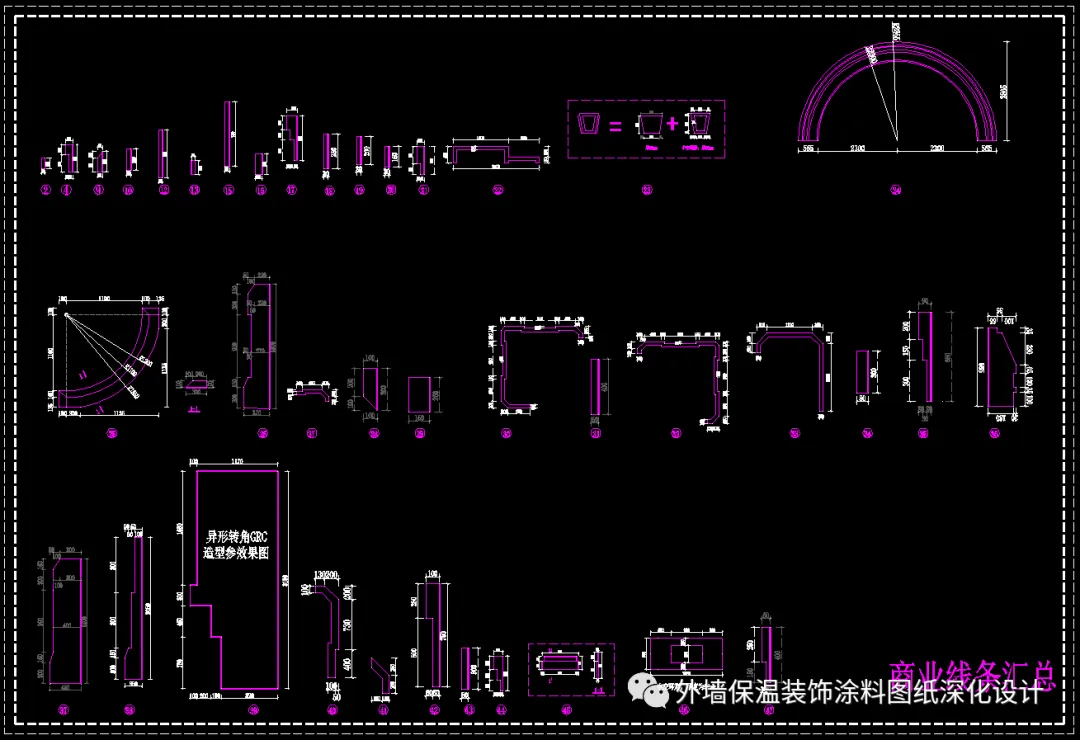

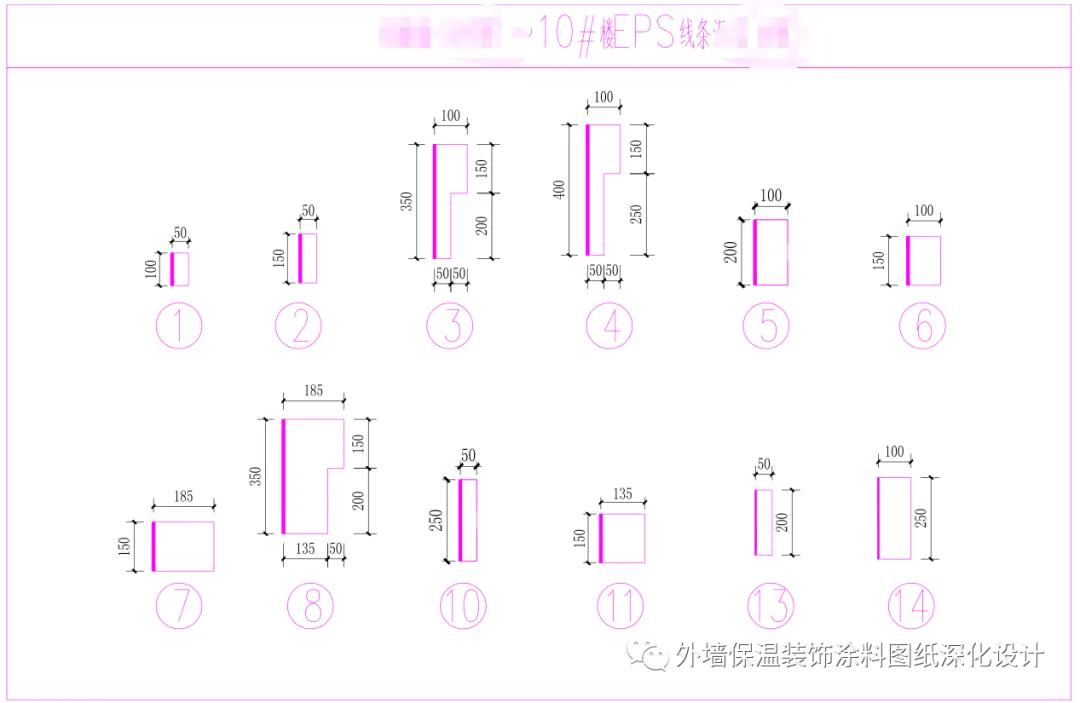

保温材料及线条汇总

第二部分：外墙涂料深化

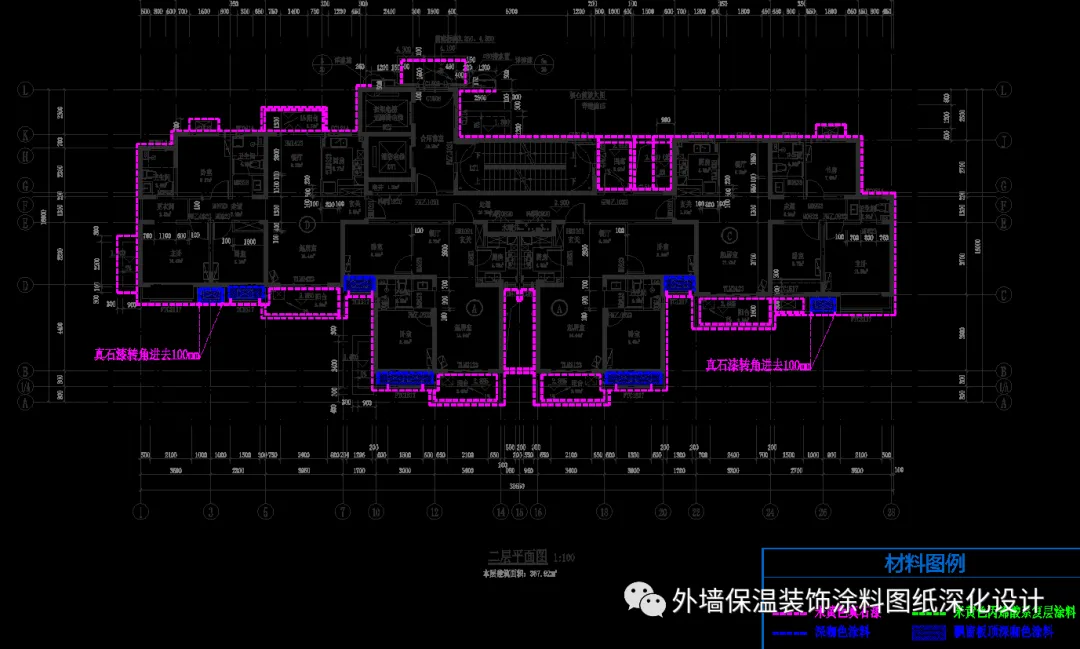

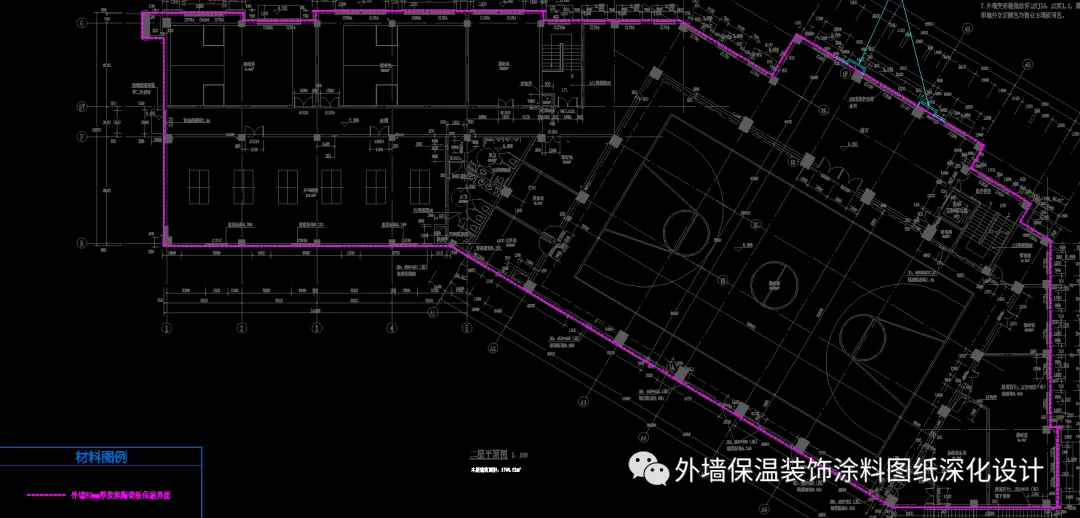

深化平面图

深化立面图

深化节点图

3、图纸经过施工方、甲方审核无误，交付！

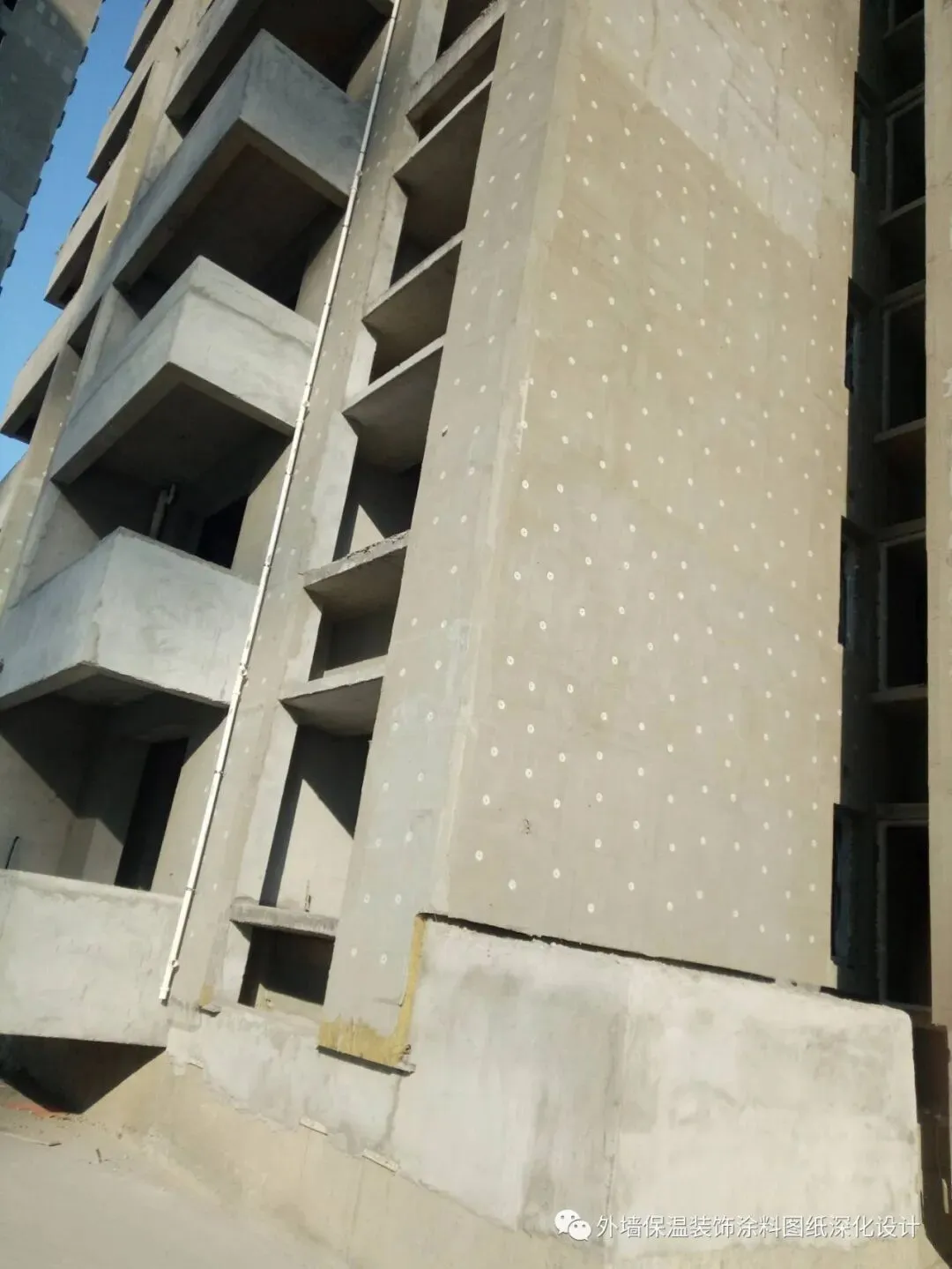

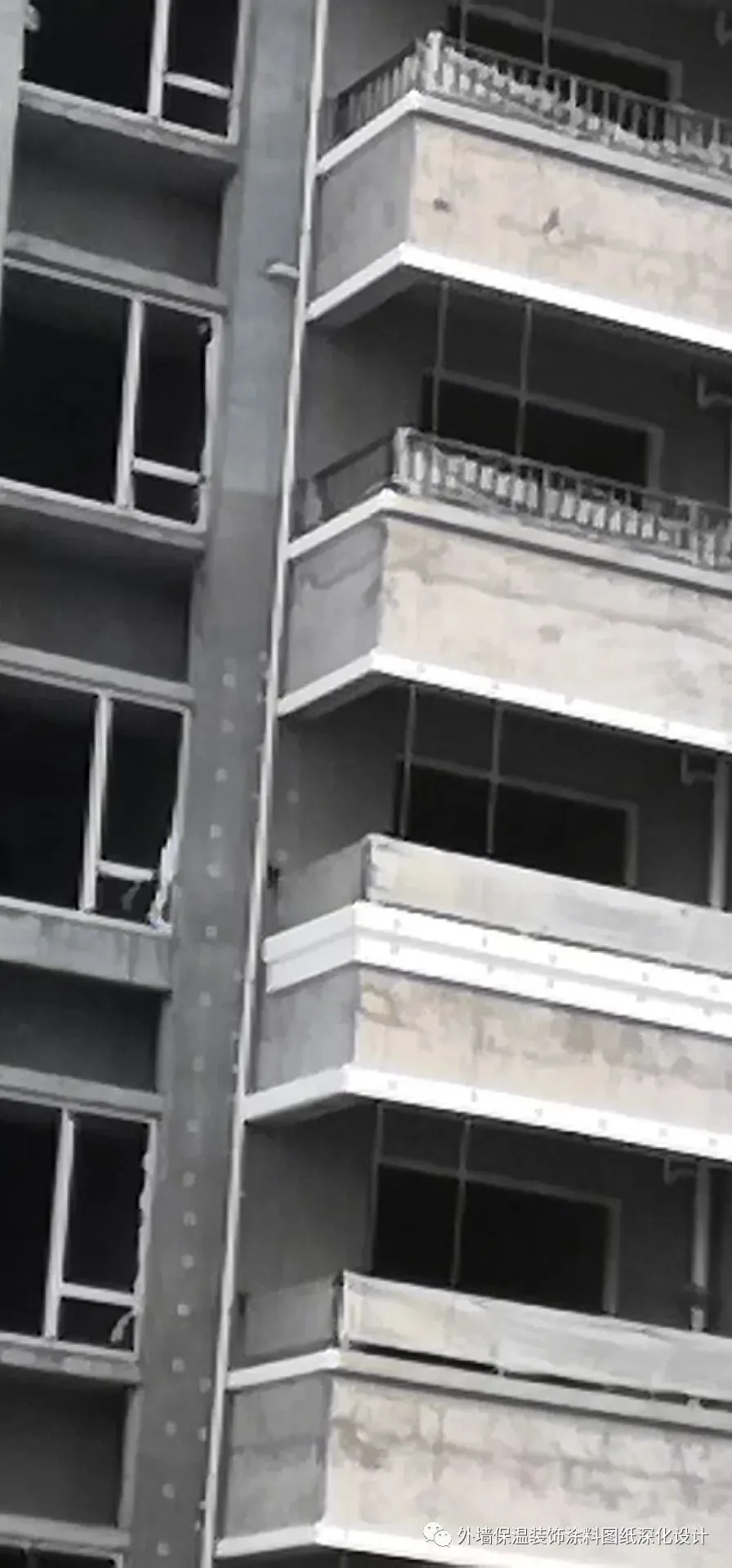

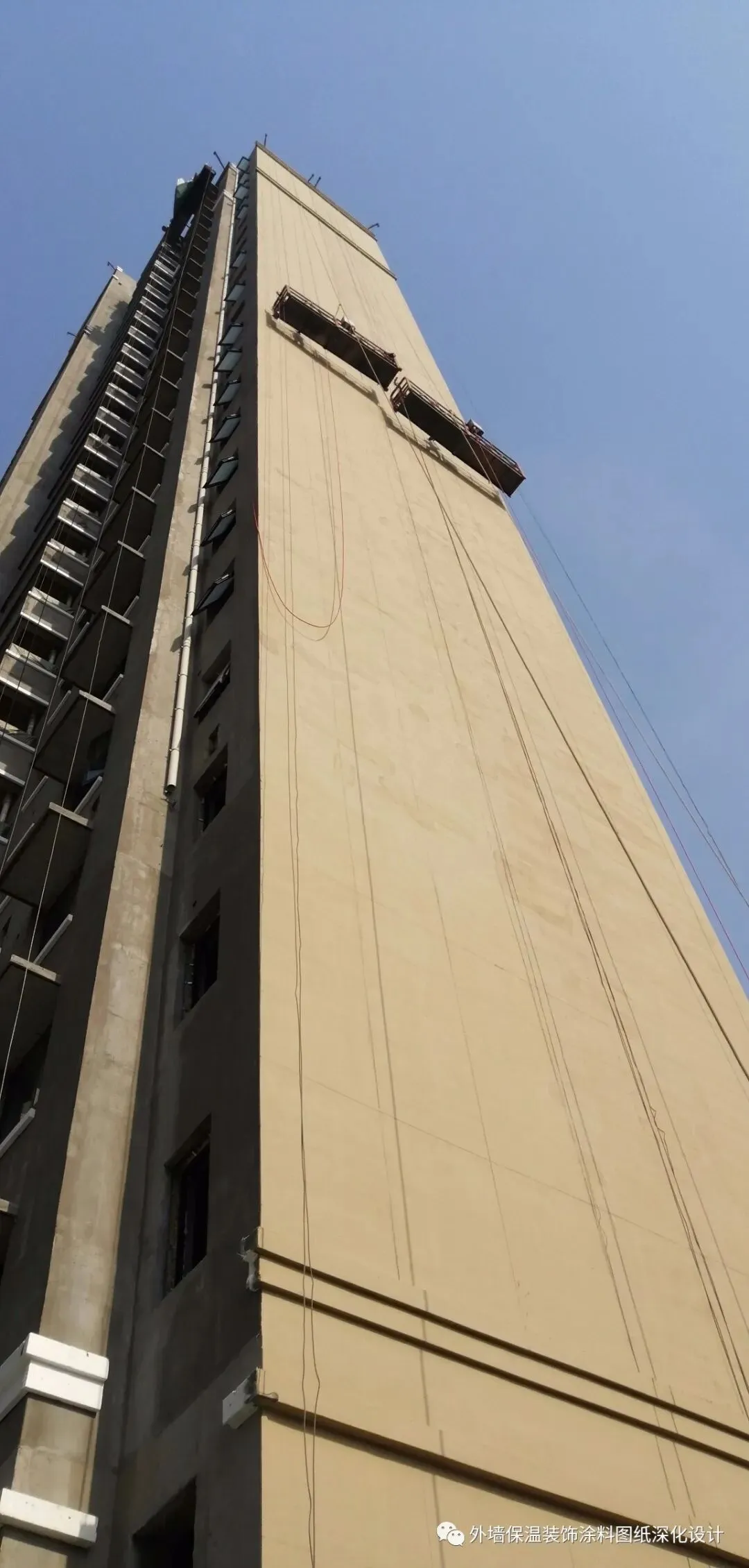

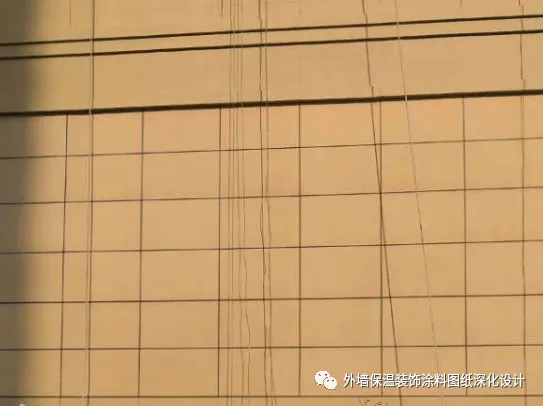

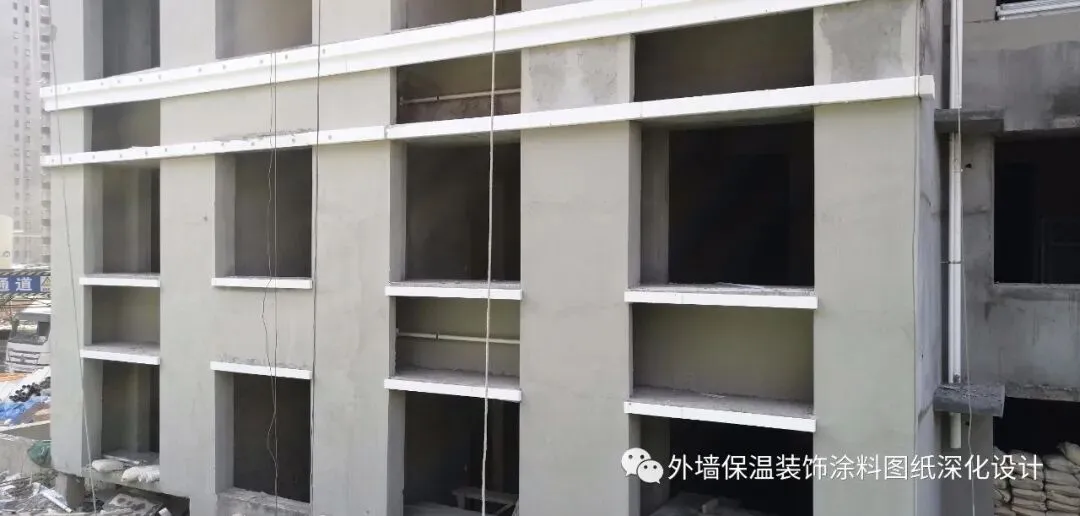

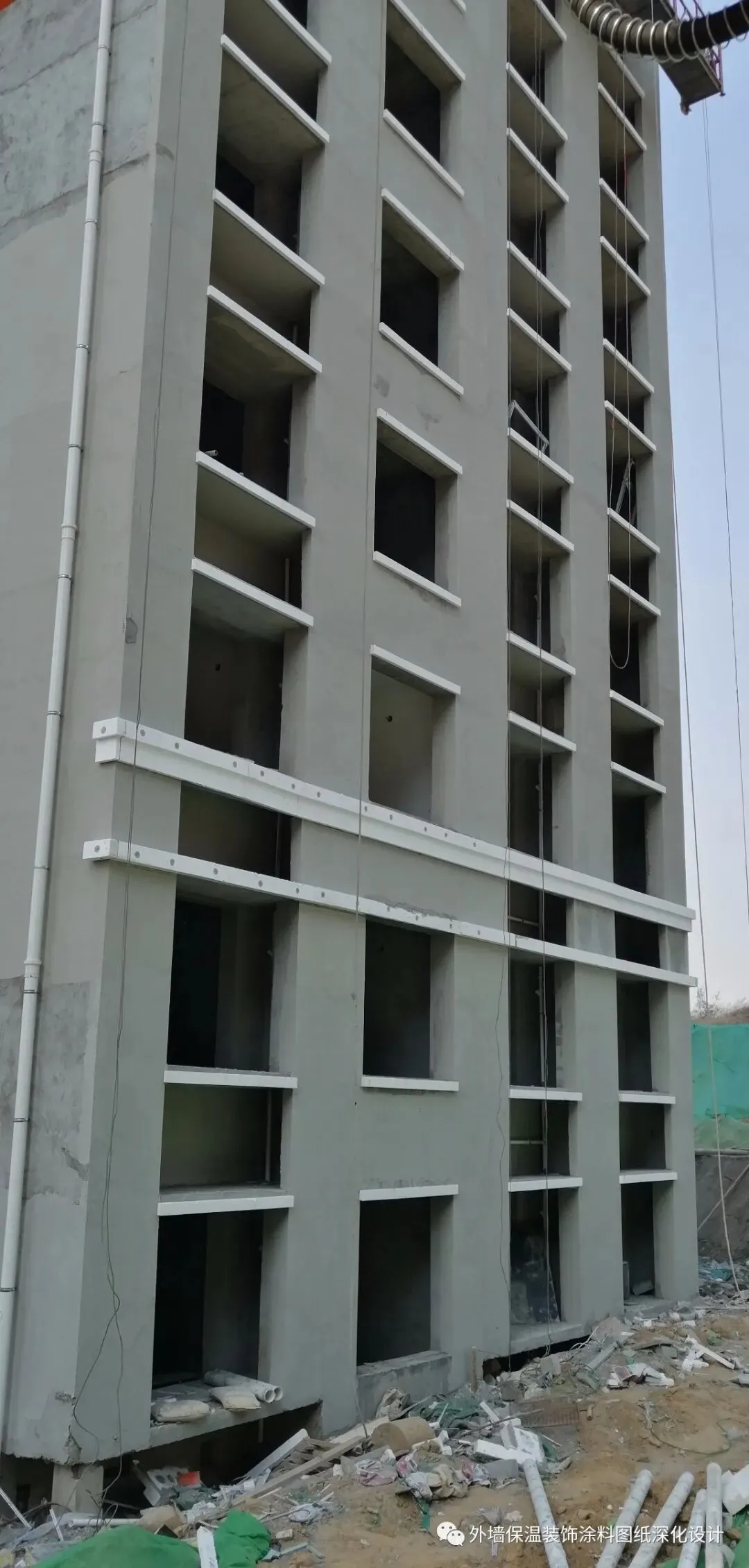

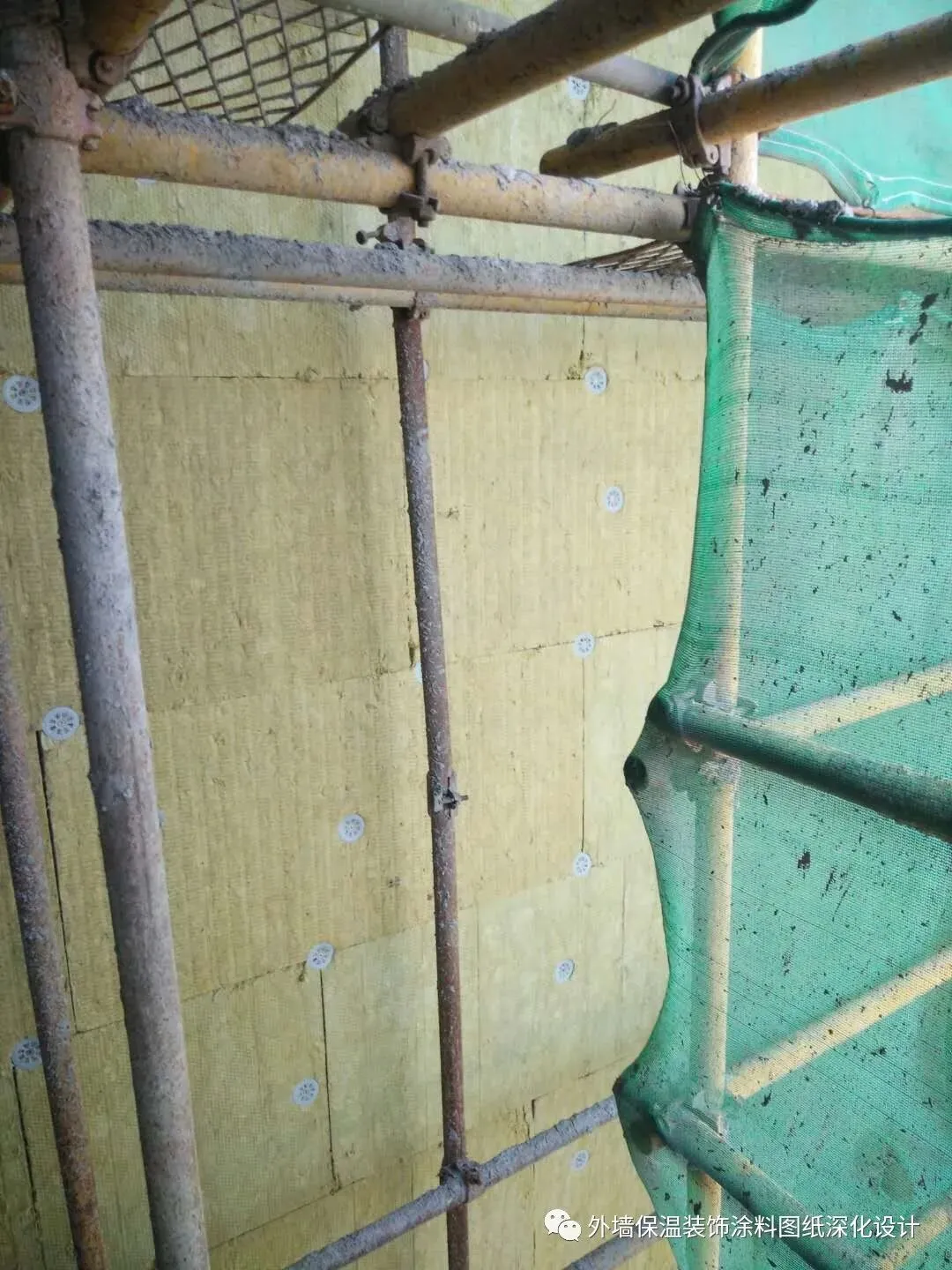

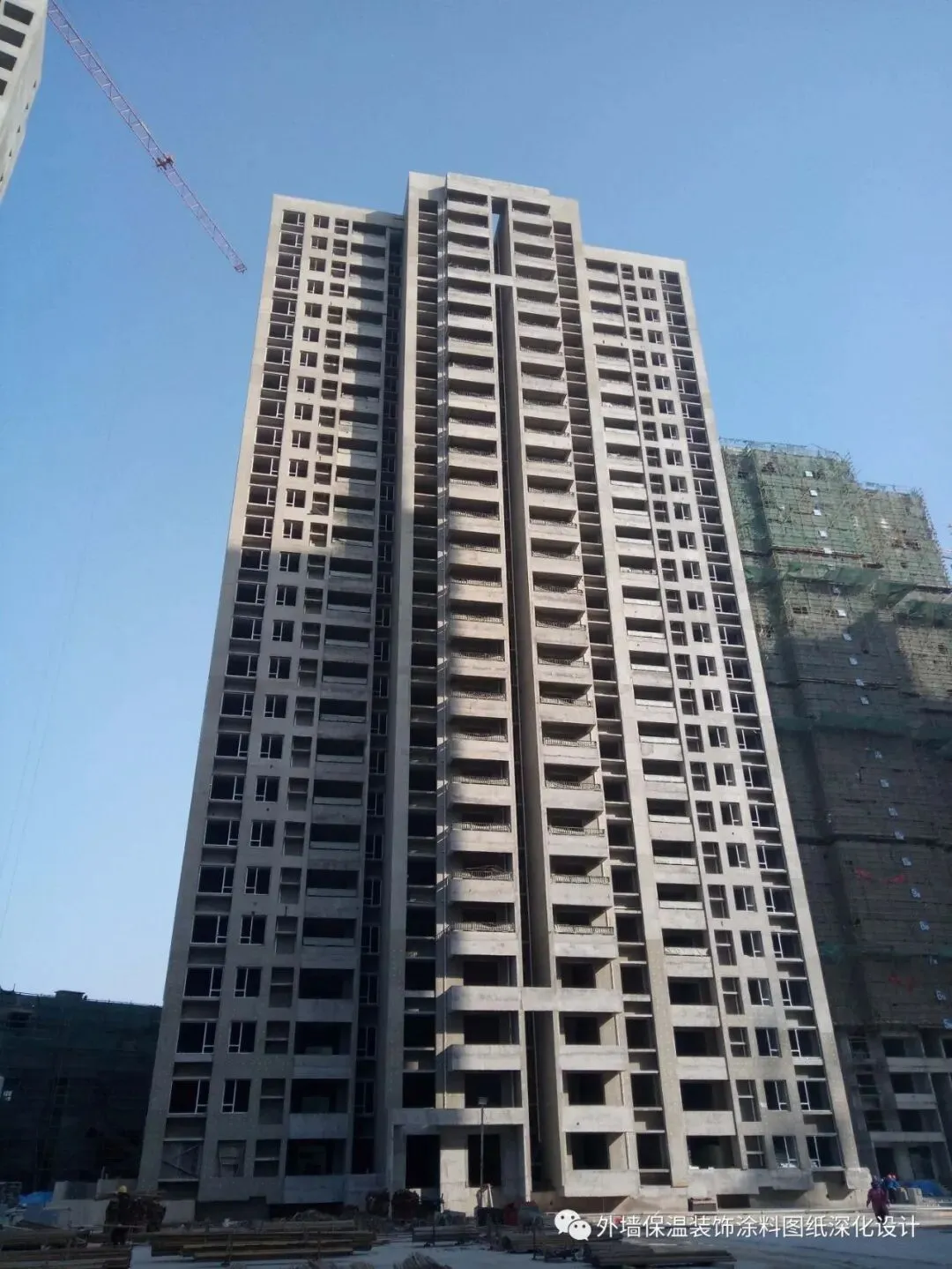

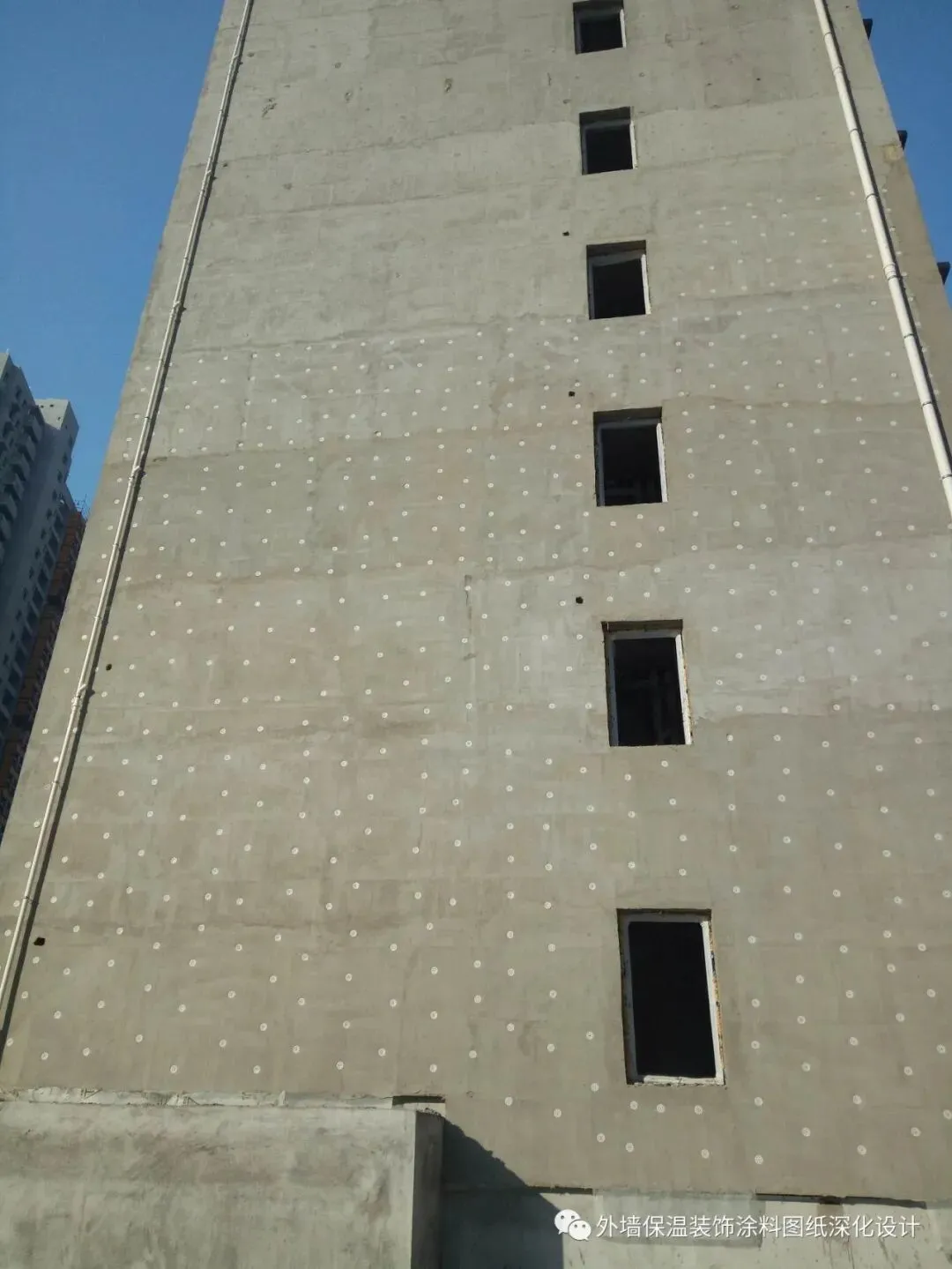

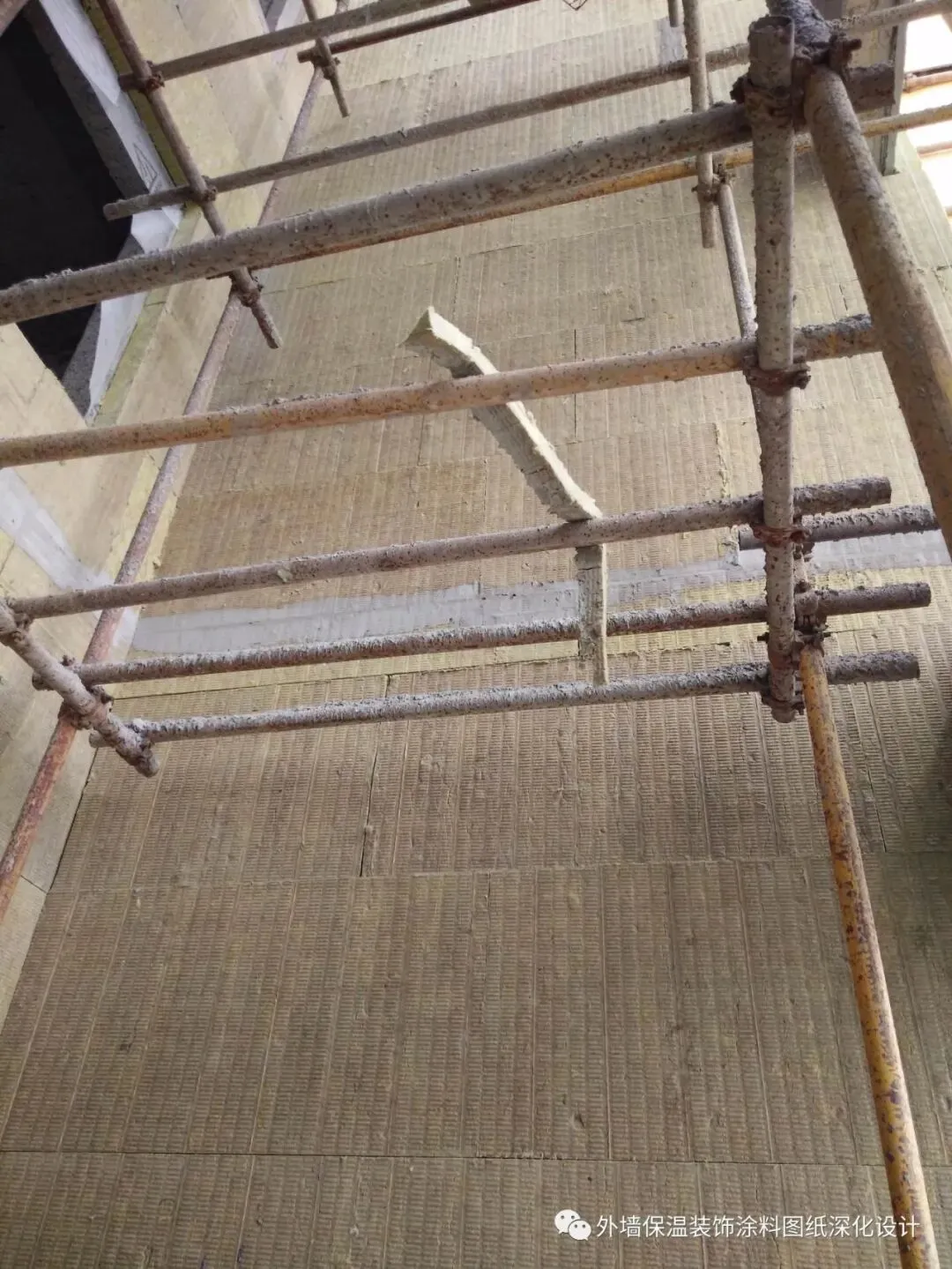

附：现场考察资料

来源：外墙保温装饰涂料图纸深化设计
