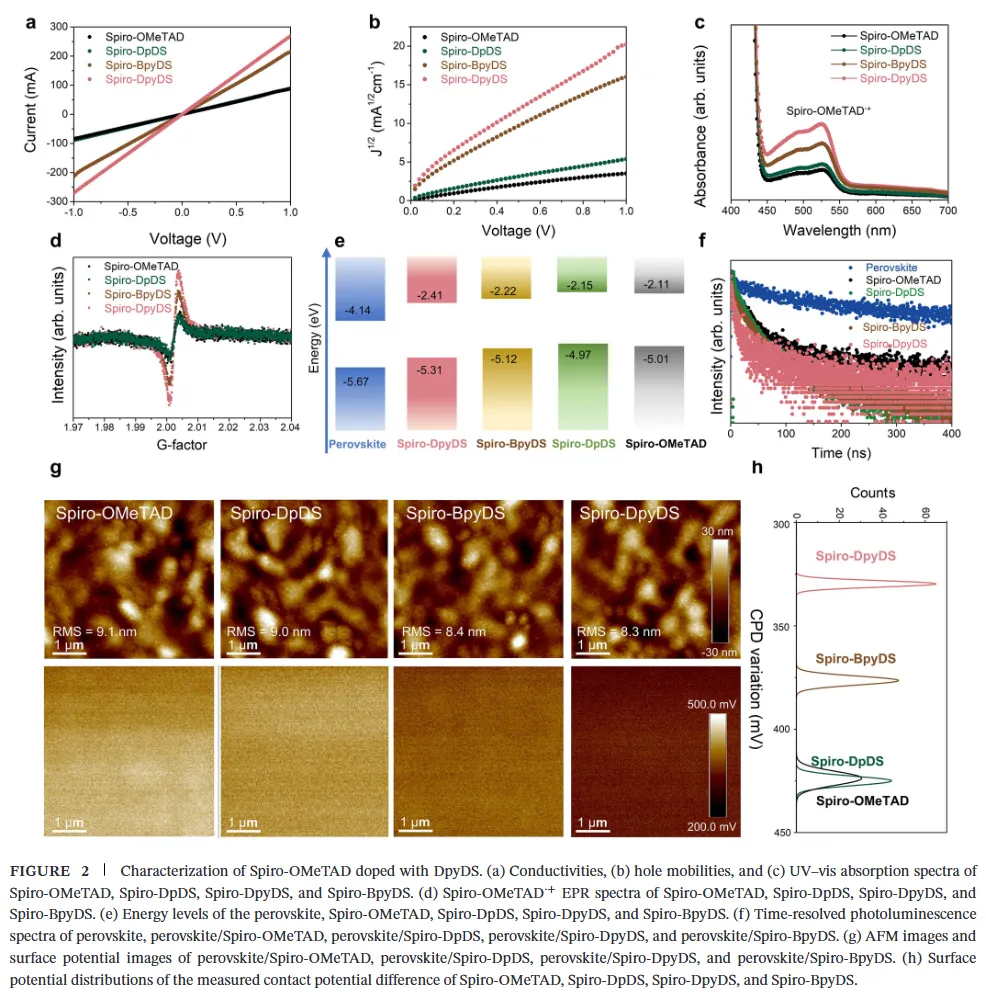

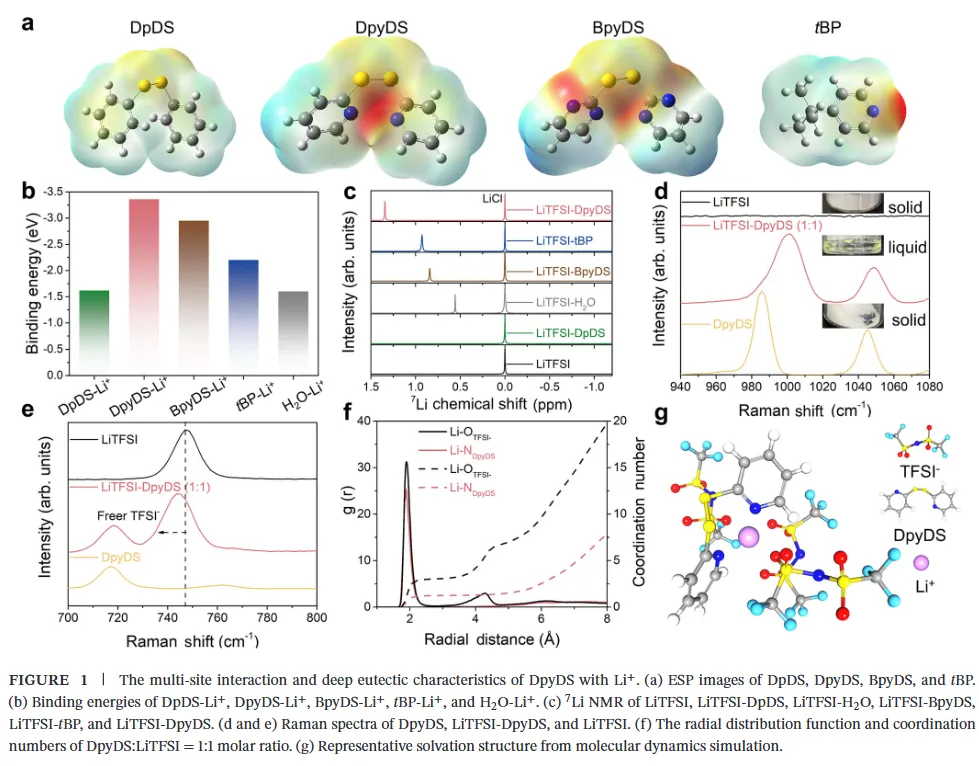

在 n-i-p 型钙钛矿太阳能电池中，Spiro-OMeTAD 掺杂双三氟甲磺酰亚胺锂（LiTFSI）与 4 - 叔丁基吡啶（tBP）是实现高效率的关键，但Li⁺迁移与 LiTFSI 的吸湿性会严重降低器件长期稳定性。本文郑州大学郭玮等人选用2,2'- 二吡啶二硫醚（DpyDS）与 Li⁺强相互作用，室温下与 LiTFSI 形成液态深共熔体系。该分子膜兼具抑制 Li⁺扩散与修复空穴传输层孔洞双重功能，同时促进 TFSI⁻解离、提升 Spiro-OMeTAD 空穴迁移率，强化空穴抽取并降低非辐射复合损失。
基于该策略的器件实现26.53% 光电转换效率（第三方认证 26.37%）；未封装器件在 ISOS-L-1I 标准下连续 1800 小时最大功率点追踪后，仍保持 90.5%初始效率。

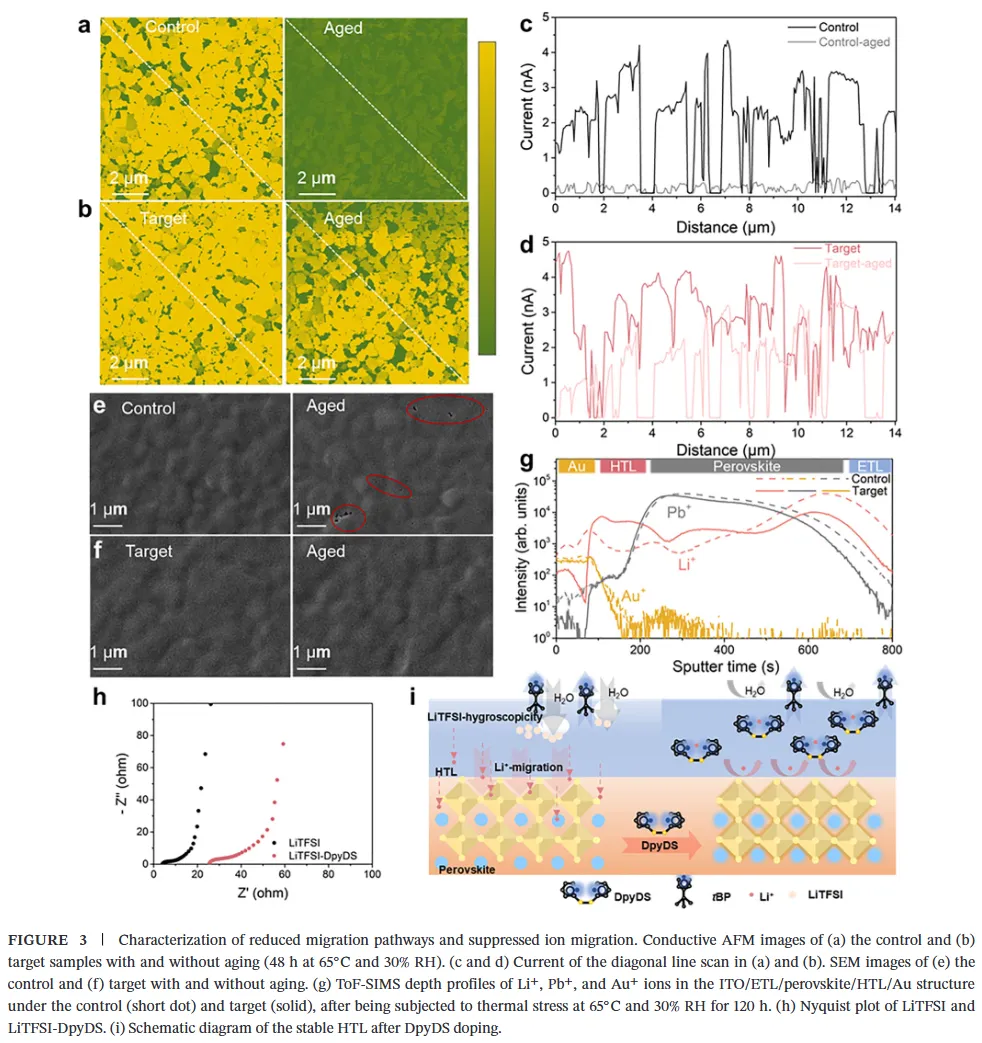

- 深共熔新策略破解锂迁移难题首次将 DpyDS-LiTFSI 深共熔引入 HTL，多位点强配位牢牢锚定 Li⁺，彻底解决传统掺杂中锂漂移、吸潮、成膜孔洞三大痛点。

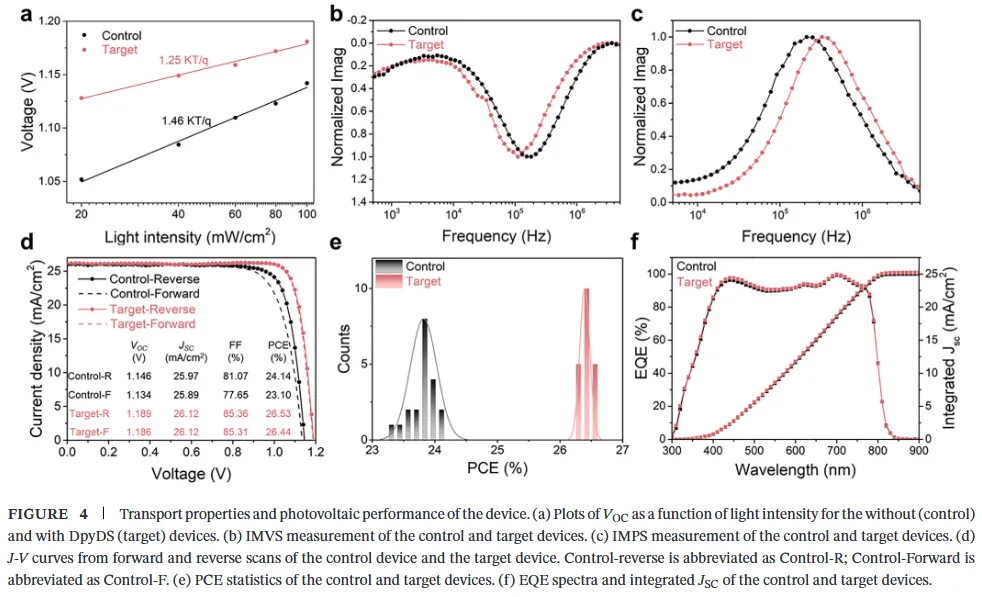

- 效率与认证双高实现 26.53% 超高效率，第三方权威认证26.37%， hysteresis 极低，器件一致性优异。

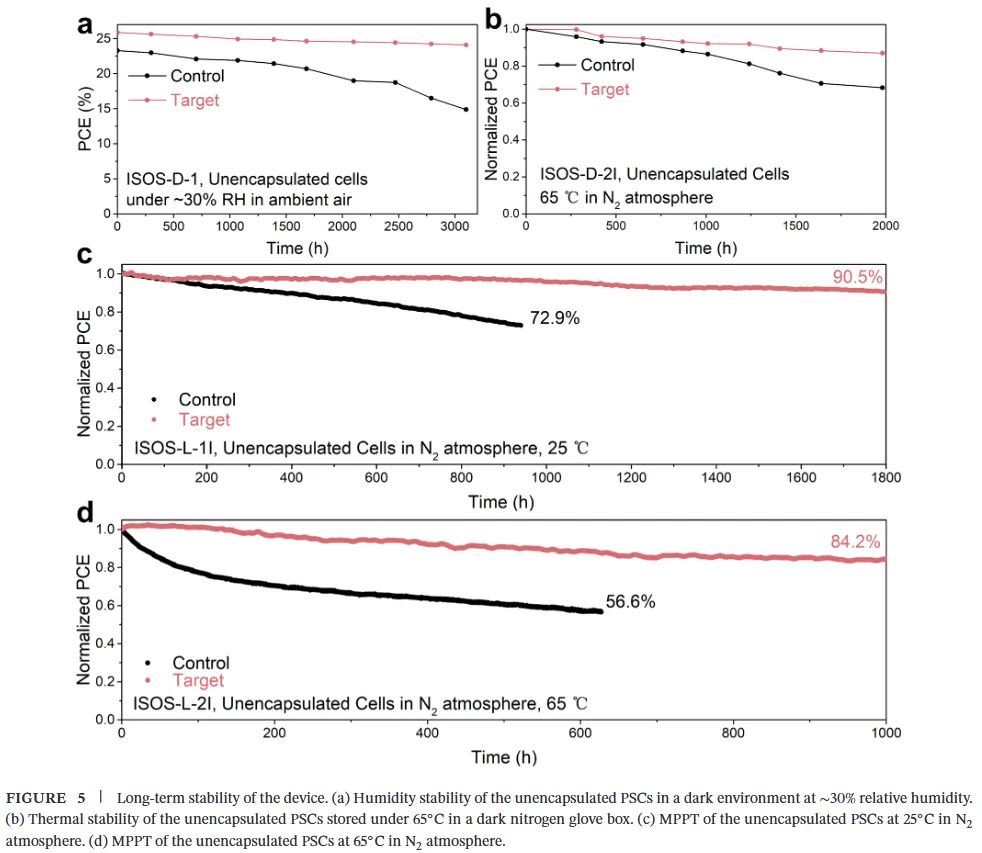

- 稳定性行业顶尖未封装器件 1800 小时光照仅衰减 9.5%，3100 小时湿度存储保持 93% 效率，为传统 HTL 改性最优水平之一。
H.Zhang, Y.Sun, and J.Guo et al., Angewandte Chemie International Edition ((2026): e9551164, https://doi.org/10.1002/anie.9551164.
学术交流QQ群
知光谷光伏器件学术QQ群：641345719
钙钛矿产教融合交流@知光谷（微信群）：需添加编辑微信
为加强科研合作，我们为海内外科研人员专门开通了钙钛矿科创合作专业科研交流微信群。加微信群方式：添加编辑微信pvalley2024，备注：姓名-单位-研究方向（无备注请恕不通过），由编辑审核后邀请入群。
