原文标题：Sequential Vertex-Specific Modulation of Enantiopure Metal Nanoclusters
期刊：Journal of the American Chemical Society
DOI：https://doi.org/10.1021/jacs.5c17347
一、论文摘要
纳米晶体特定晶面的可控调控是纳米技术的核心目标，但实现难度极大。本研究通过可规模化的结晶合成方法，实现了原子级精准对映纯银纳米簇的顺序顶点调制。通过调控还原剂条件，合成了由对映纯 R/S-Ag₁₉与 R/S-Ag₂₀组成的混合相共晶 R/S-Ag₁₉・Ag₂₀，其首次揭示了具有 6 个自由电子的二十面体 Ag₁₃核结构。
结合动力学与热力学控制，向立方晶面顺序添加银原子，实现了从 R/S-Ag₁₉的缺 2 顶点 Ag₆壳层、R/S-Ag₂₀的缺 1 顶点 Ag₇壳层，最终到 R/S-Ag₂₁的闭合 Ag₈壳层的演化，并诱导发光产生。该几何演化与硼烷簇的蛛网式→巢式→闭式转变高度相似，顶点修复使多面体骨架逐渐致密。壳层闭合同时实现了 2 个电子填充、对称性适配与手性突变。此外，R/S-Ag₂₁可实现氨基酸的定量手性传感。本研究为纳米簇表面的原子级精准调控与性能定制提供了框架，推动了高性能手性纳米材料的发展。
二、研究背景
2.1 文献综述
溶液法合成的无机纳米材料（包括手性量子点、金银纳米颗粒）已成为核心高科技功能材料，但其界面和表面普遍存在缺陷。精准调控界面与表面位点是提升纳米材料稳定性、发光量子产率及光电器件性能的关键。然而，实现位点特异性调控、阐明其内在机制、获得纯相且对映纯的调控产物仍面临巨大挑战。同时，表面调制对无机核手性与电子结构的影响常被忽视，现有研究多采用刚性核模型。
原子级精准的金银纳米簇（直径 < 3 nm）及其手性变体是研究原子水平调控与对称性的理想平台。但在纳米簇特定晶面实现逐位点调控，并在每一步调控中保持完全对映纯，仍是纳米化学领域的核心难题。
2.2 拟解决的科学问题
如何实现对映纯银纳米簇表面顶点的原子级精准、顺序可控调制；
阐明壳层顶点修复过程中纳米簇的几何结构、电子结构与手性的演化规律；
揭示核 - 壳相互作用对纳米簇稳定性与光学性能的调控机制；
探索原子级精准手性纳米簇在对映选择性传感与分离中的应用潜力。
三、实验思路
本研究采用 “混合相前驱体合成 - 分级重结晶分离 - 结构与性能表征 - 应用验证” 的递进式实验策略：
混合相共晶前驱体制备：以手性双齿硫配体 R/S-PS、硝酸银为原料，三苯基膦（TPP）为辅助配体，硼氢化钠为还原剂（NaBH₄:Ag<1:2），通过一锅还原法合成 R/S-Ag₁₉・Ag₂₀共晶，其中 Ag₁₉与 Ag₂₀的晶胞比例为 2:1。
纯相对映纯纳米簇分离：
自发重结晶：极低浓度下缓慢结晶，获得纯相 R/S-Ag₂₀；
辅助重结晶：加入四丁基铵（TBA）等大阳离子，促进 Ag₂₀向 Ag₁₉转化，获得纯相 R/S-Ag₁₉；
还原重结晶：利用 TPP 的弱还原性，加入 35 当量 TPP 还原共晶，获得纯相 R/S-Ag₂₁。
四、论文图注翻译
图 1 手性 Ag₁₉、Ag₂₀与 Ag₂₁的均相结晶

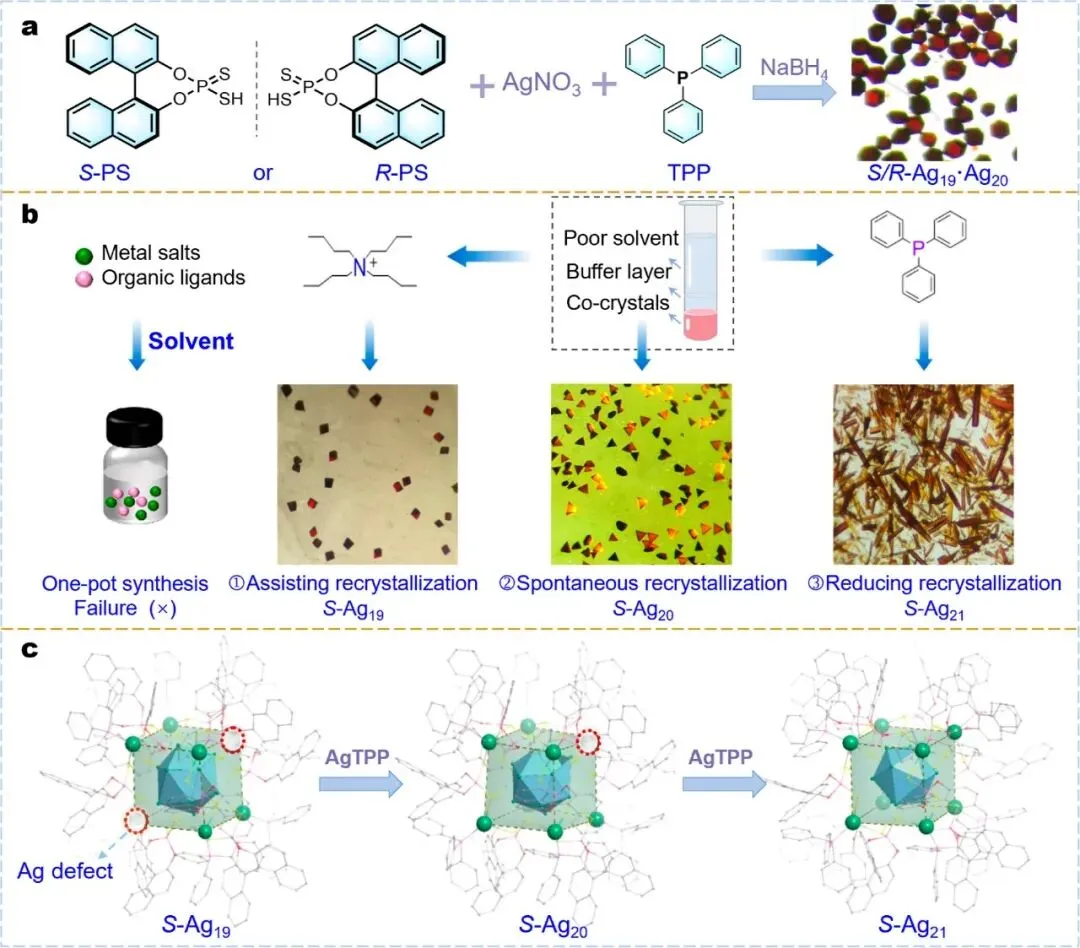

(a) 共晶簇 R/S-Ag₁₉・Ag₂₀的合成路线；(b) 自然光下的结晶照片；(c) S-Ag₁₉、S-Ag₂₀与 S-Ag₂₁的结构示意图。
图 2 簇的逐步转化过程

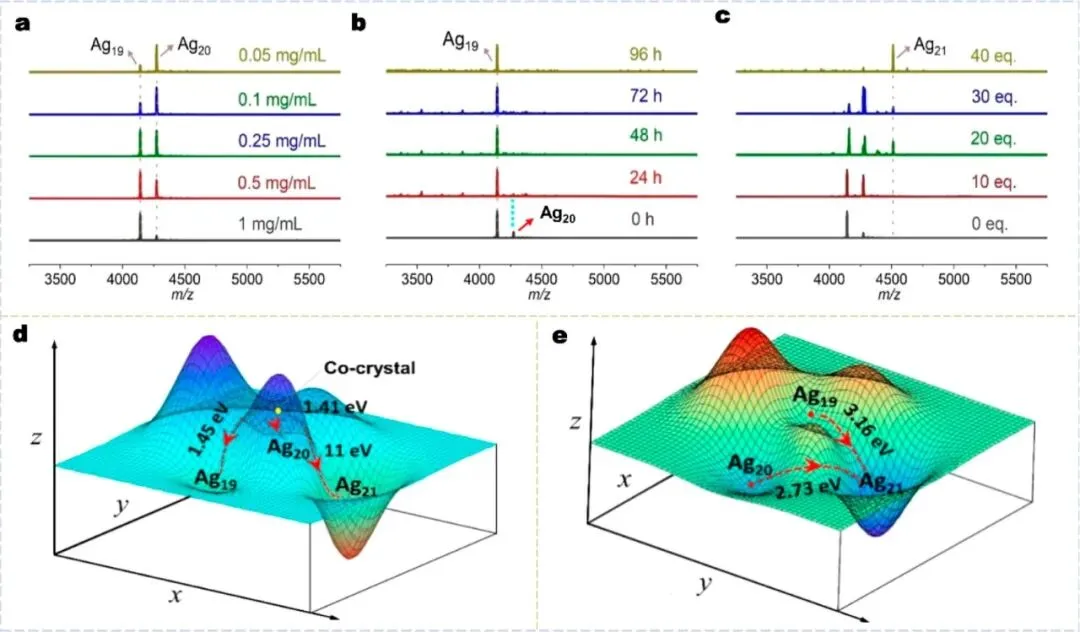

(a) 不同浓度下 S-Ag₁₉・Ag₂₀的 ESI-MS 谱图；(b) 加入 50 当量 TBA 不同时间后的 ESI-MS 谱图；(c) 加入不同含量 TPP 后的 ESI-MS 谱图；(d,e) 簇反应过程的三维势能面图。
图 3 S-Ag₁₉、S-Ag₂₀与 S-Ag₂₁的结构分析

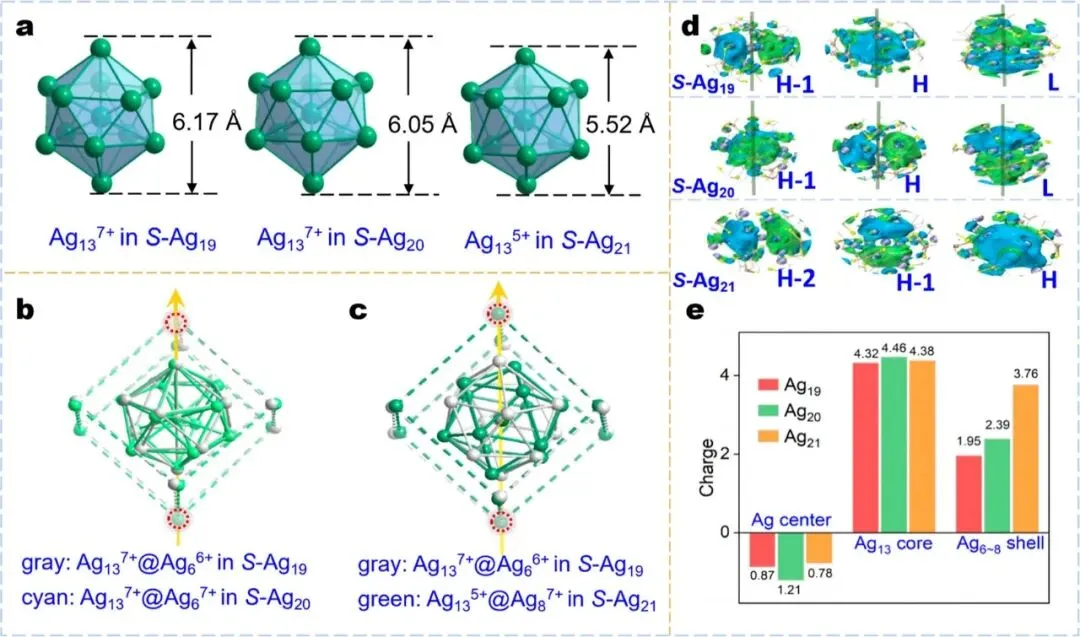

(a) 二十面体 Ag₁₃核的结构变化对比；(b) S-Ag₁₉（灰色）与 S-Ag₂₀（青色）的金属骨架重叠图；(c) S-Ag₁₉（灰色）与 S-Ag₂₁（绿色）的金属骨架重叠图；(d) S-Ag₁₉（上）、S-Ag₂₀（中）与 S-Ag₂₁（下）的 P 型超原子轨道；(e) Hirschfeld 电荷分析。
图 4 S-Ag₁₉、S-Ag₂₀与 S-Ag₂₁的光学性质

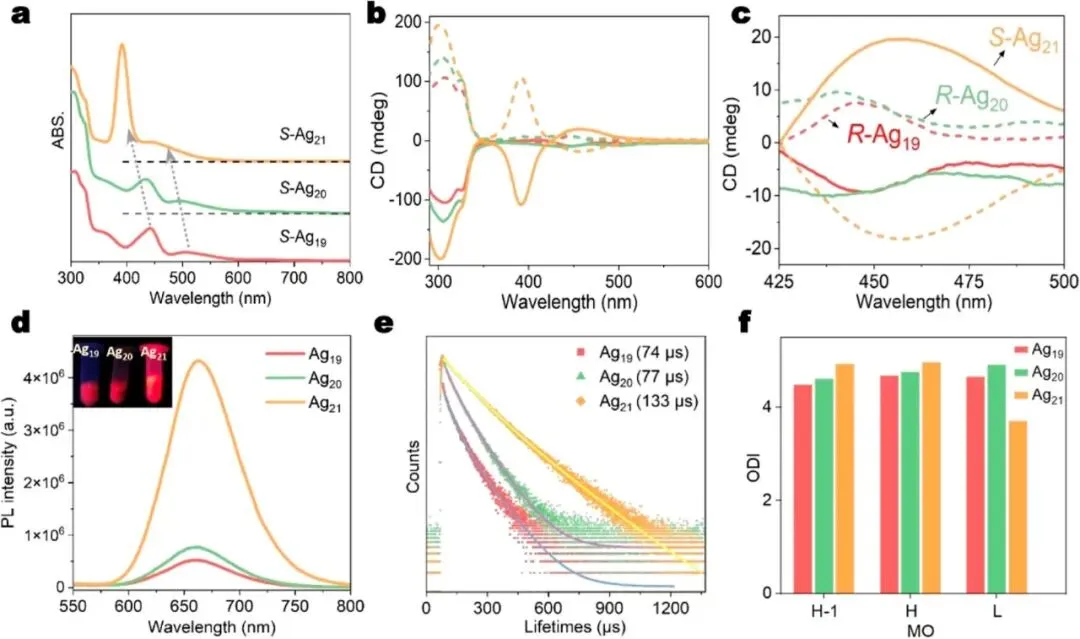

(a) 均相纳米簇在二氯甲烷中的紫外 - 可见吸收光谱（浓度 10⁻⁵ mol/L）；(b) R/S-Ag₁₉、R/S-Ag₂₀与 R/S-Ag₂₁在二氯甲烷中的圆二色（CD）光谱；(c) 425-500 nm 范围内的 CD 光谱放大图；(d,e) 三种簇在冷冻溶液中的发光光谱与衰减曲线（浓度 2 mg/mL）；(f) H-1、H 与 L 轨道的轨道离域指数（ODI）。
图 5 R/S-Ag₂₁簇对 D/L - 异亮氨酸的手性识别

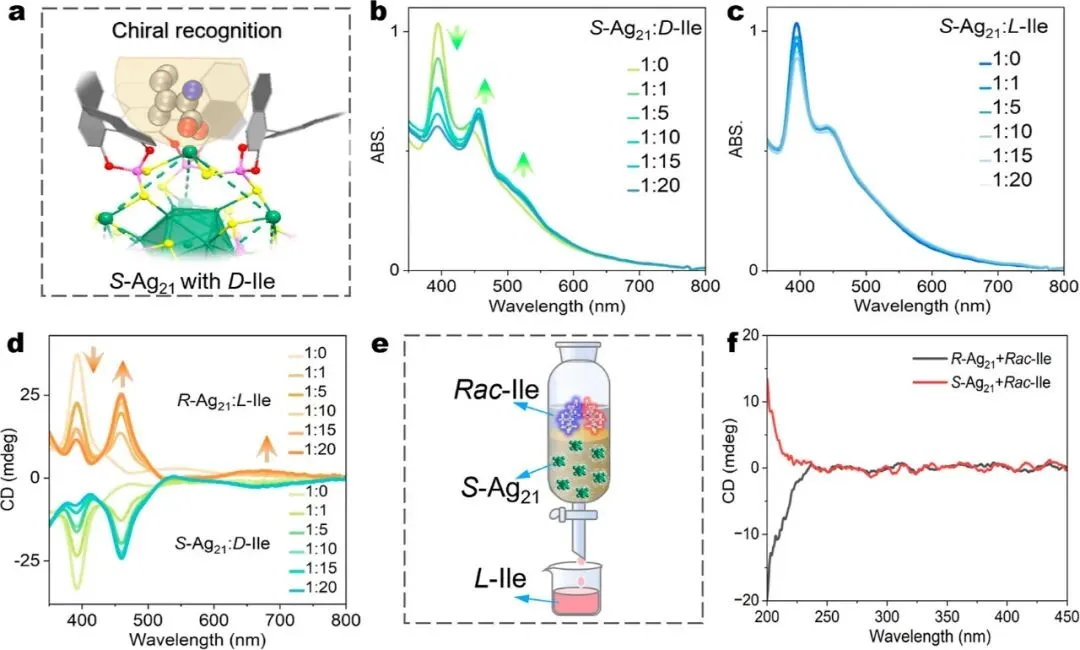

(a) 缺失 1 个 TPP 的 S-Ag₂₁纳米簇的手性口袋示意图；(b,c) 不同含量 D - 异亮氨酸与 L - 异亮氨酸存在下，S-Ag₂₁（10⁻⁵ mol/L）在 N,N - 二甲基乙酰胺中的紫外 - 可见吸收光谱；(d) R-Ag₂₁与不同含量 L - 异亮氨酸、S-Ag₂₁与不同含量 D - 异亮氨酸的 CD 光谱；(e) S-Ag₂₁簇分离外消旋异亮氨酸的示意图；(f) 外消旋异亮氨酸水溶液分别通过 R-Ag₂₁与 S-Ag₂₁填充色谱柱后的 CD 光谱。
五、研究结论
5.1 核心创新点
首次实现对映纯银纳米簇立方壳层的逐顶点原子修复，完成从缺 2 顶点 Ag₆到缺 1 顶点 Ag₇再到闭合 Ag₈壳层的精准演化。
揭示了纳米簇的几何转变与硼烷簇的蛛网式→巢式→闭式转变高度相似，建立了多面体骨架致密化与稳定性提升的构效关系。
证实了壳层闭合同时引发 Ag₁₃核收缩（平均键长从 2.98 Å 缩短至 2.83 Å）、35° 核旋转、手性信号反转及自由电子从 6e 到 8e 的超原子闭壳层填充。
基于 TPP 缺陷型 Ag₂₁的手性口袋，实现了 D/L - 异亮氨酸的高选择性识别（结合常数 5.19×10⁴ M⁻¹）与外消旋体的色谱分离。
该研究报道了手性均一金属纳米团簇立方壳层顶点的精准分步调控方法。研究人员从混相 R/S-Ag19・Ag20 晶体出发，借助动力学调控、长时间自重结晶以及大抗衡离子辅助重结晶手段，分离得到纯相 R/S-Ag19 与 R/S-Ag20 晶体；通过投入过量弱还原剂制备出纯相 R/S-Ag21 晶体。结构分析结果表明，立方壳层几何构型发生演变：从缺失两个顶点的 Ag6 多面体，转变为缺失一个顶点的 Ag7 多面体，最终形成结构完整的 Ag8 多面体。该过程会压缩并扭转二十面体核结构，引发体系对称性适配与手性演变；伴随壳层闭合，体系电子数从 6 个逐步增至 8 个。结合结合能计算、轨道离域分析等实验与理论表征手段证实，核 - 壳相互作用与量子限域效应是调控此类纳米团簇电子、光学性能的关键因素。在缺失单份三苯基膦（TPP）的高纯对映体 R/S-Ag21 表面进一步构筑手性空腔，可搭建用于异手性识别、特异性检测 D/L - 异亮氨酸（d/l-Ile）的检测平台。该研究深化了对手性无机纳米材料界面与表面调控机制、核结构及手性随壳层适配规律的基础认知，为这类材料在手性选择性传感、光物理等诸多领域的应用奠定基础。
