2026 年 6 月 18 日，郑州大学马壮壮、史志锋团队在国际材料科学顶级期刊《Advanced Materials》发表重要研究成果，提出配位补偿稳定新策略，攻克单齿配体碘化亚铜杂化材料的长期稳定性瓶颈，制备出性能创纪录的高效发光二极管，为环保型铜碘 LED 的产业化应用扫清关键障碍。
铜碘杂化材料凭借环境友好、分子结构可调、金属核稳定性优异等特性，是下一代溶液加工型 LED 的核心候选材料，在平板显示与固态照明领域备受关注。目前已报道的高性能铜碘 LED，大多依赖多齿配体的螯合效应稳定铜碘核，缓解加工与电激发过程中的发光淬灭；但多齿配体对配位原子间距与铜核尺寸的匹配度要求严苛，结构设计门槛高、灵活性不足。
与之相比，单齿配体体系设计简便、易于修饰，材料结构可塑性更强，却始终面临核心痛点：薄膜加工过程中表面配体极易解离，暴露大量未配位 Cu⁺离子，诱发严重的非辐射复合损失，导致器件效率长期难以突破，成为领域悬而未决的难题。此前学界虽借鉴钙钛矿体系的添加剂钝化思路开展尝试，但钝化剂与材料的相互作用机制始终未被明确，严重制约了器件的可重复性与普适性。

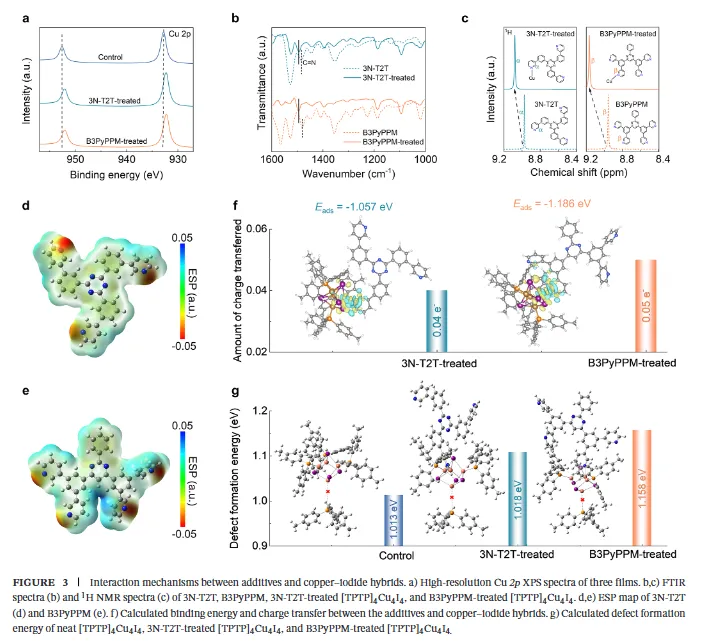

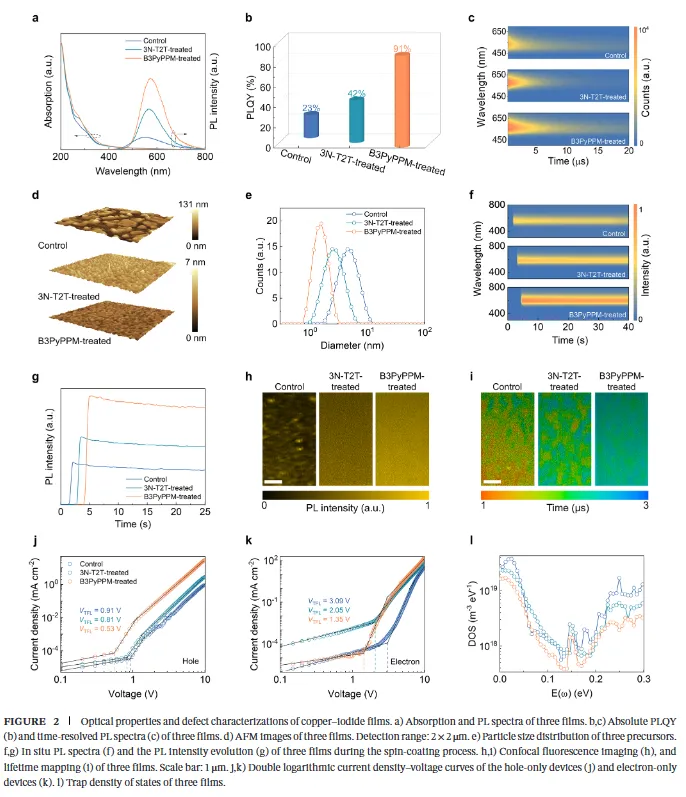

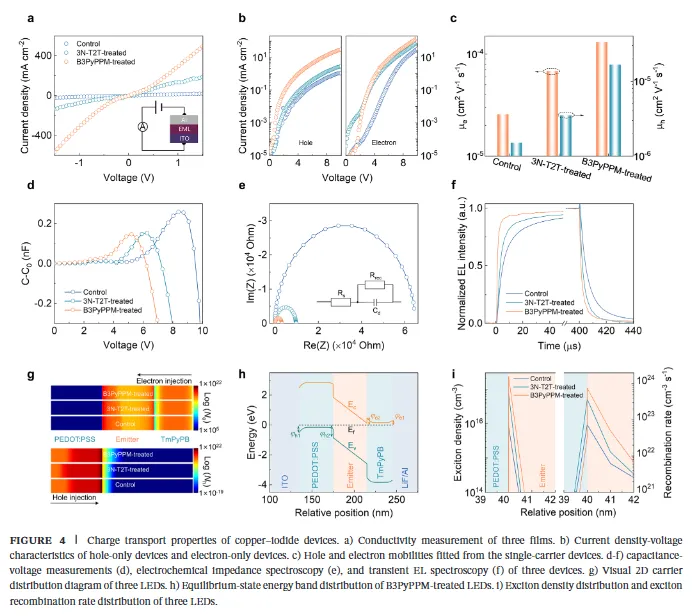

针对这一核心挑战，研究团队创新提出配位补偿方案，将吡啶封端的半导体分子引入单齿配体铜碘杂化体系。实验与理论模拟联合验证表明，吡啶基团的强吸电子特性可提升簇接触端的电子云密度，强化与暴露 Cu⁺离子的配位作用，从根源上稳定 Cu₄I₄核结构；该策略还能同步钝化电离金属缺陷、抑制非辐射复合，同时提升材料载流子迁移率，优化发射层内电子与空穴的注入及传输效率。

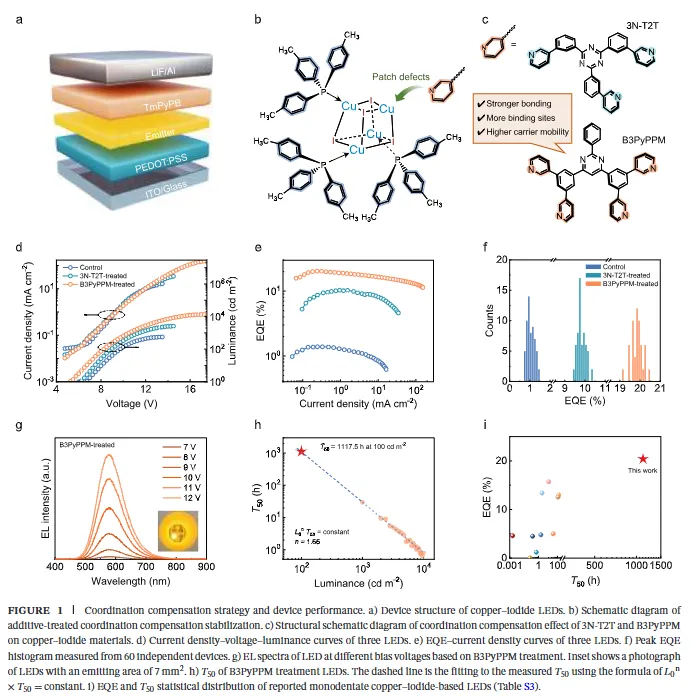

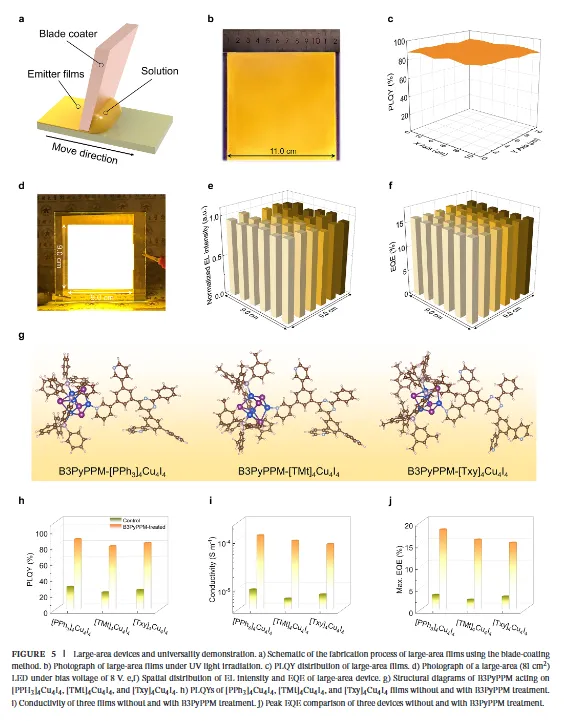

基于该策略制备的 LED 器件性能实现历史性突破：冠军器件最大外量子效率达20.4%，60 个平行器件的平均效率达 19.8%，器件工作半衰期长达 1117.5 小时，是目前已报道的单齿配体铜碘 LED 中的最高性能。此外，团队成功制备出发光面积达 81 cm² 的大面积器件，且该配位补偿策略对多种单齿配体铜碘杂化体系均具备广泛普适性。
该研究明确了单齿配体铜碘体系的缺陷钝化机制，不仅刷新了该体系的效率纪录，更验证了大面积可制备性与材料普适性，为环保型铜碘 LED 从实验室走向实际应用提供了关键技术路径。
原文：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adma.73745西安浴日光能科技有限公司
电 话：029-81101199
邮 箱：marketing@yurisolar.com地 址：陕西省西安市秦创原陕西物联网产业基地C区2号楼本微信公众号“钙钛矿材料和器件”所发表内容转载时会注明来源，版权归原出处所有（无法查证版权的或未注明出处的均来源于网络搜集）。转载内容（视频、文章、广告等）只以信息传播为目的，仅供参考，不代表本公众号认同其观点和立场也不作为投资意见及建议。内容的真实性、准确性和合法性由原作者负责。如涉及侵权，请联系删除，此转载不作为商业用途。
10个月宝宝每天需要喝多少奶粉？
