六方金刚石终于被“抓住”了！比普通钻石更硬，还更耐高温？
你有没有想过，我们熟悉的钻石，其实可能有“孪生兄弟”？
在科幻电影里，外星陨石撞击地球，留下神秘矿物；在实验室中，科学家们几十年来争论不休：除了立方结构的钻石（就是我们日常说的“钻石”），是否真的存在一种叫“六方金刚石”（lonsdaleite）的物质？它甚至被预测比钻石还要硬！
但过去60年，没人能拿出确凿证据——要么样品太小，要么混杂着普通钻石，真假难辨。有人干脆说：这玩意儿根本不存在，只是普通钻石里的“堆叠缺陷”而已。
直到今天，这个争议终于被终结了。
来自郑州大学单崇新教授&程少博教授&杨西贵教授、南京大学孙建教授等科研团队，首次成功合成出毫米级、纯相的六方金刚石，并用原子级成像技术“拍下”它的真容。更令人惊喜的是，它确实比普通钻石更硬、更耐高温！
从“陨石传说”到实验室奇迹
六方金刚石最早是在1967年，从美国亚利桑那州的坎宁迪亚布罗陨石坑中发现的。科学家推测，它是在陨石以超高速撞击地球时，石墨在极端高压高温下瞬间转变而成。因此，它一度被视为“天外来客”的标志。
但问题来了：地球上几乎造不出纯净的六方金刚石。以往的高压实验，要么只得到纳米级粉末，要么产物里混着大量普通钻石和石墨，根本无法确认其真实结构。
这次，研究团队换了个思路：他们选用一种高度有序的热解石墨（HOPG）作为原料——这种材料的碳原子层排列得整整齐齐，就像一摞完美对齐的扑克牌。
然后，在20 GPa压力（约20万倍大气压）和1300°C的条件下，沿着石墨的c轴方向施加单轴应力，模拟陨石撞击的“定向挤压”效果。
结果？他们得到了直径约1.5毫米的块状六方金刚石——肉眼可见，足够用来做性能测试！

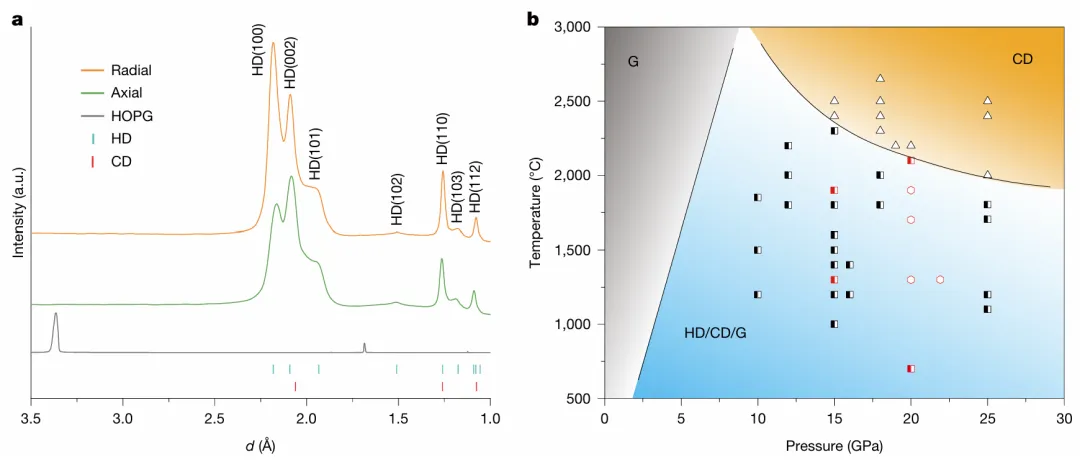

图1a：同步辐射XRD图谱清晰显示六方金刚石的特征峰；图1b：只有在特定温压窗口（红框）才能获得纯相六方金刚石。
原子级“拍照”：它真的不是普通钻石！
要证明这不是“带缺陷的普通钻石”，就得看到原子排列。
研究团队用球差校正扫描透射电镜（ADF-STEM）直接观察了材料内部。结果令人震撼：
- 沿[100]方向看，碳原子呈现ABAB…的堆叠序列（六方结构）；
- 更关键的是，从[001]方向看，六方金刚石的六元环中心是空的，而普通钻石在对应位置有一列碳原子。

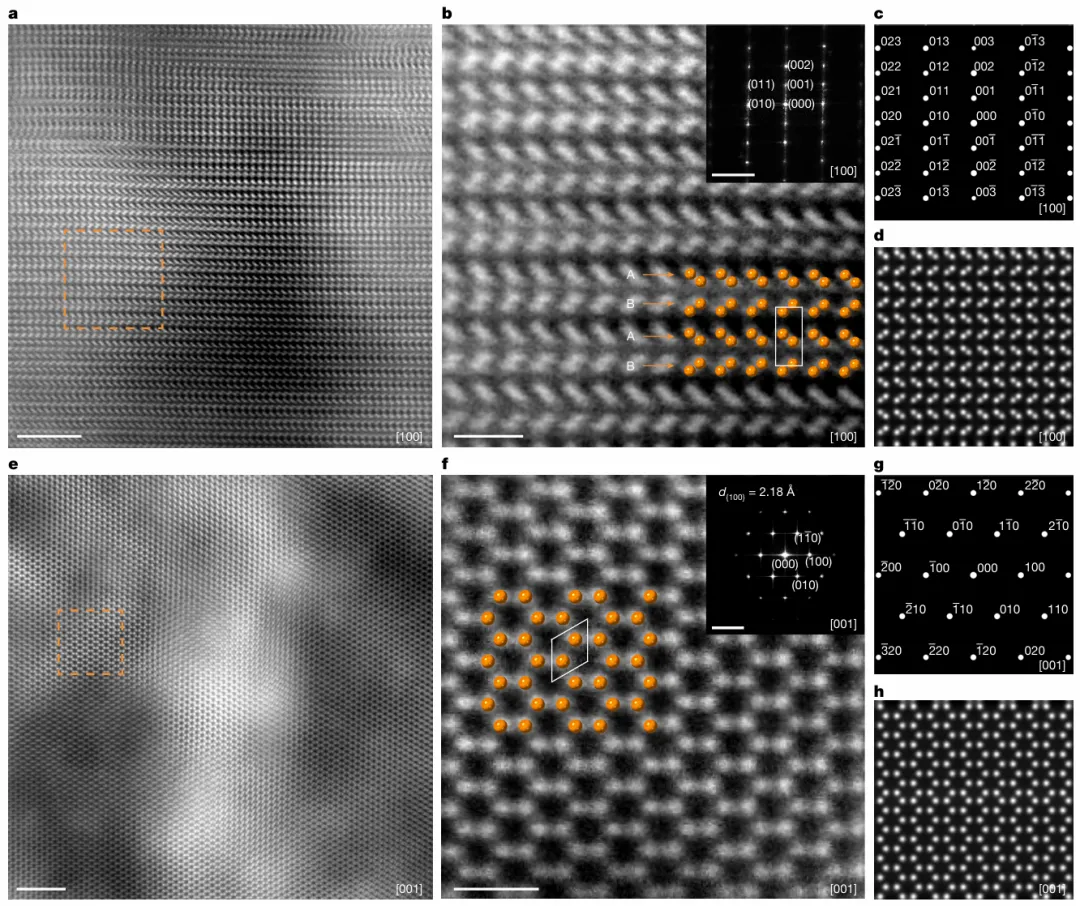

图2：原子分辨率图像（左）与模拟结果（右）完美匹配，六方结构一目了然。
此外，拉曼光谱、XPS、EELS等手段均未检测到石墨或立方钻石的信号，sp³杂化碳占比100%——纯度极高！
它是怎么“变”出来的？秘密藏在“层间键”里
为什么这次能成功？团队通过大规模分子动力学模拟揭开了机制：
原来，HOPG原料中天然存在一些层间共价键（就像在扑克牌之间粘了几滴胶水）。这些“胶水”有两个神奇作用：
- 降低成核能垒
- 抑制石墨层滑动
如果没有这些“预存缺陷”，纯石墨几乎无法直接转变成六方金刚石——这解释了为何过去实验总失败。

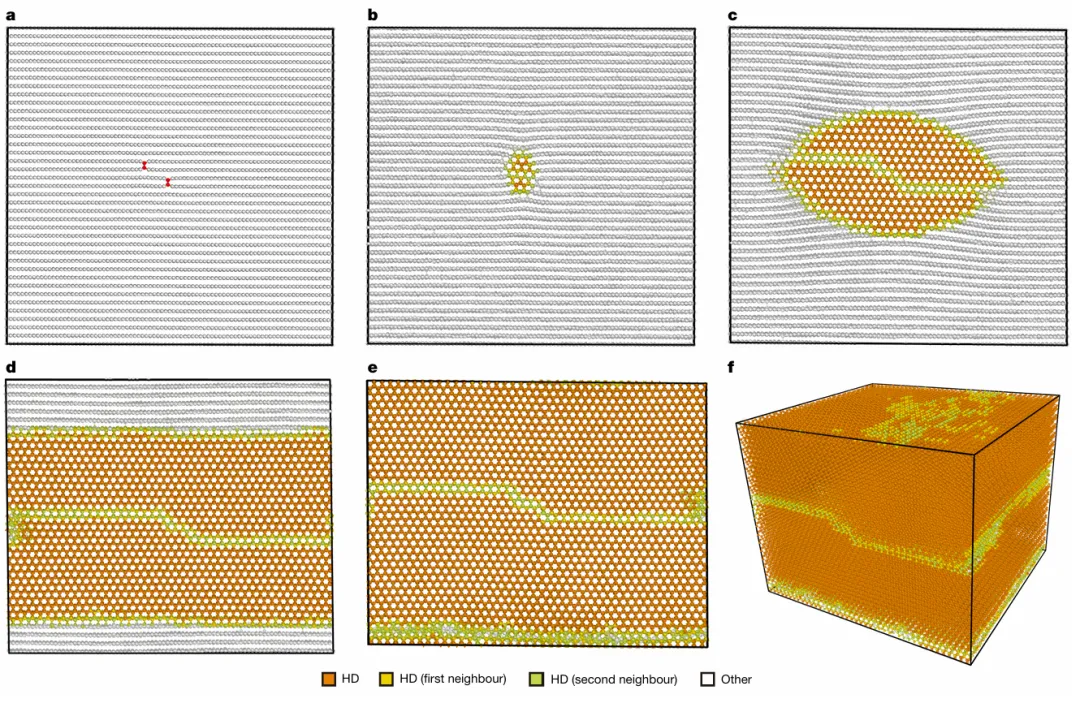

图3：模拟显示，层间键（红色）处率先成核，最终形成>99%六方结构。
硬度实测：它真的比钻石更硬！
理论预测六方金刚石更硬，但一直缺乏实验证据。这次，团队终于测出来了：
- 维氏硬度达114 GPa
- 杨氏模量1229 GPa
- 氧化起始温度高达1121 K

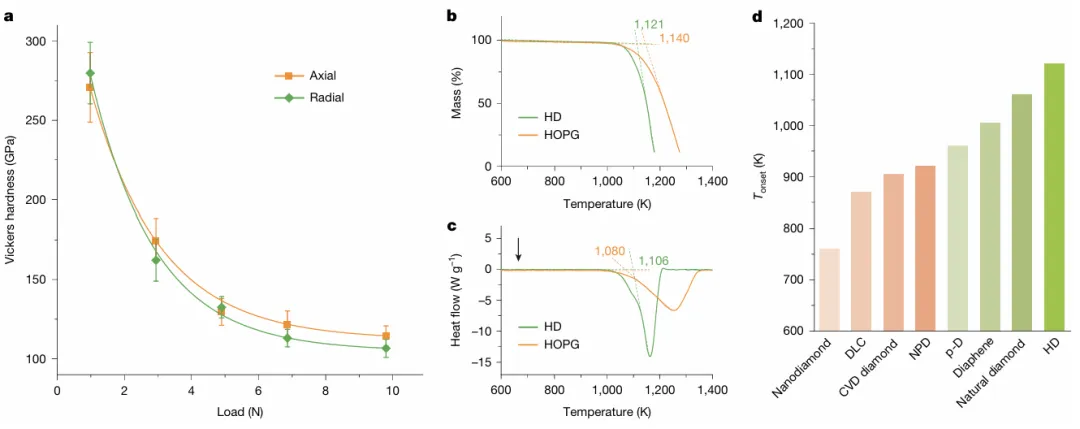

图4：六方金刚石在硬度、刚度和热稳定性上全面超越传统钻石材料。
这意味着，未来它可能用于超硬切削工具、高功率电子器件、航天耐热涂层等尖端领域。
结语：一个时代的争议，就此落幕
这项研究不仅终结了长达60年的科学争论，更打开了六方金刚石应用的大门。或许不久的将来，你的手机芯片散热片、卫星防护层，甚至手术刀，都会用上这种“天外之石”。
你觉得，如果六方金刚石能量产，它会最先取代哪种现有材料？ 欢迎在评论区留言讨论！如果觉得这篇文章有趣，别忘了点赞、转发，让更多人看到中国科学家的突破！
参考文献
Shoulong Lai, Xigui Yang, Jiuyang Shi et al. Bulk hexagonal diamond. Nature (2026). DOI: https://doi.org/10.1038/s41586-026-10212-4
厦门天鹭飞扬科技有限公司
电话: 13225921134
网站: www.xmtlfy.com
#六方金刚石 #lonsdaleite #超硬材料 #高压合成 #钻石替代品
