郑州大学邵国胜教授课题组ACB:HPECVD原位构建NPVG/P_ene纳米异质结电催化剂实现高性能锌-空气电池
- 2026-03-31 07:42:09
郑州大学邵国胜教授课题组ACB:HPECVD原位构建NPVG/P_ene纳米异质结电催化剂实现高性能锌-空气电池

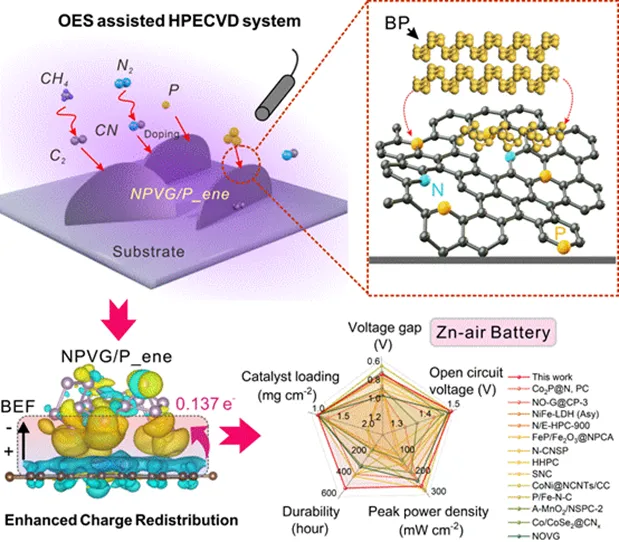

图文摘要

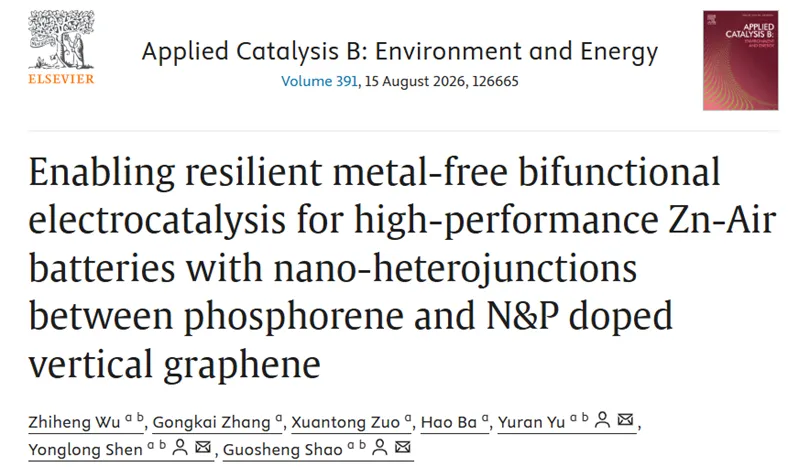

成果简介 近日，郑州大学邵国胜教授课题组在Applied Catalysis B: Environment and Energy上发表了题为“Enabling Resilient Metal-Free Bifunctional Electrocatalysis for High-Performance Zn-Air Batteries with Nano-heterojunctions between Phosphorene and N&P Doped Vertical Graphene”的研究论文(DOI: 10.1016/j.apcatb.2026.126665)。该工作通过一步法构筑N&P共掺杂垂直石墨烯片与纳米/亚纳米磷烯间的纳米异质结，实现了催化位点电荷分布的协同调控，从而同时降低ORR与OER能垒，赋予材料优异的循环稳定性、高开路电压及高峰值功率密度，性能大幅超越贵金属基催化剂。
全文速览 本工作创新性地在N和P共掺杂垂直石墨烯（NPVG）上原位生长少层磷烯纳米岛（P_ene），形成紧密的纳米异质结。通过高通量等离子体增强化学气相沉积技术（HPECVD），实现了对P_ene尺寸和分布的精准调控。该异质结结构不仅通过界面电荷转移稳定了易氧化的P_ene，还优化了NPVG基底中C3PN活性中心的电子态，显著加速了OER动力学（能垒降低45%）且不牺牲ORR性能。最终，基于NPVG/P_ene的锌空气电池展现出246.4 mW cm-2的峰值功率密度和超过500小时的循环稳定性，远超贵金属基准电池。结合球差电镜、EELS、KPFM等多种先进表征与DFT计算，研究团队深入揭示了异质结增强电催化的微观机制。
引言 传统碳基催化剂通常通过非金属杂原子掺杂来调控电子性质，但催化活性和稳定性仍不够理想。垂直石墨烯因其开放的边缘结构和快速传质通道，在电催化领域展现出独特优势。黑磷作为一种新兴的二维材料，具有高载流子迁移率和可调带隙，但其在碱性条件下易氧化失活。如何将磷烯与垂直石墨烯有效复合，并同时提升两者的稳定性和催化活性，是当前研究的难点。 本工作提出了一种原位构筑纳米异质结的策略，通过将少层磷烯纳米岛均匀负载于氮磷共掺杂垂直石墨烯表面，利用界面相互作用稳定磷烯，并协同调控石墨烯的电子结构，从而实现了ORR和OER性能的协同提升。
图文导读
利用自主搭建的高通量等离子体增强化学气相沉积系统，以甲烷、氮气和黑磷为前驱体，在550℃下一步法合成了NPVG/P_ene复合薄膜。SEM显示，垂直石墨烯纳米片均匀分布，尺寸细小且密度高，有利于暴露更多活性位点。HAADF-STEM清晰观察到直径小于3 nm的P_ene纳米岛均匀附着在NPVG表面，部分区域存在稍大的BP纳米带。EELS元素面分布证实P_ene区域富集磷元素，而C、N在石墨烯基底中均匀分布。晶格条纹测量显示P_ene的(002)面间距为0.219 nm，与黑磷匹配。这些结果表明，通过等离子体辅助原位生长成功构筑了NPVG/P_ene纳米异质结。
在0.1 M KOH中测试ORR性能，NPVG/P_ene-1的起始电位为0.93 V，半波电位0.83 V，动力学电流密度37 mA cm-2，扩散极限电流6.2 mA cm-2，与商业Pt/C（20 wt%）相当。RRDE测试显示电子转移数> 3.9，H2O2产率< 1%，标示高效益四电子路径。OER测试中，NPVG/P_ene-1达到10 mA cm-2的过电位仅370 mV，优于NPVG（480 mV）和NPVG/BP（500 mV）。双功能电位差ΔE仅为0.77 V，与Pt/C+RuO2的0.75 V相当，远优于未掺杂VG（1.13 V）。这些结果证明NPVG/P_ene异质结显著提升了双功能催化活性。

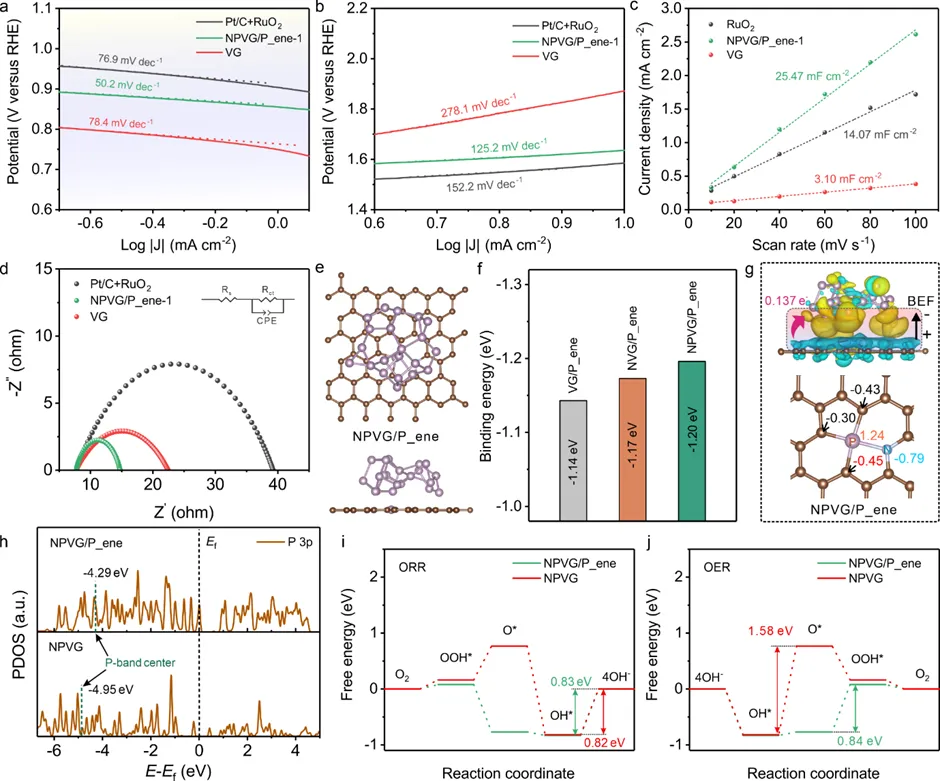

图4. (a,b) ORR和OER Tafel曲线；(c) 双电层电容；(d) Nyquist图；(e) NPVG/P_ene优化结构；(f) 异质结结合能；(g) 差分电荷密度及Bader电荷；(h) PDOS；(i,j) ORR和OER自由能图。 NPVG/P_ene-1的ORR Tafel斜率为50.2 mV dec-1，OER为125.2 mV dec-1，均显著优于对比样，表明反应动力学更快。EIS显示其电荷转移电阻最低，归一化后仍优于贵金属。DFT计算表明，NPVG/P_ene异质结的结合能高达-1.20 eV，比NVG/P_ene和VG/P_ene更稳定。差分电荷密度显示P_ene从NPVG基底获得0.137个电子，与EELS结果一致。对DFT计算的PDOS分析表明，异质结使P的p带中心从-4.95 eV上移至-4.29 eV，更靠近费米能级，增强了与吸附质的杂化。自由能图显示，ORR的RDS（*OH → OH⁻）能垒在NPVG和NPVG/P_ene中分别为0.82 eV和0.83 eV，几乎不变；而OER的RDS能垒从1.58 eV（NPVG）降至0.84 eV（NPVG/P_ene），降低了45%。理论计算完美解释了实验观察到的优异双功能活性。 图5. 锌空气电池应用。(a) 开路电压；(b) 恒流放电曲线；(c) 极化曲线与功率密度；(d) 长循环稳定性；(e) 性能雷达图与文献对比。 以NPVG/P_ene-1为空气阴极催化剂组装可充电锌空气电池，开路电压稳定在1.49 V。在10 mA cm-2下放电，比容量达743.1 mAh g-1（基于锌消耗），略高于Pt/C+RuO2（726.7 mAh g-1）。放电峰值功率密度高达246.4 mW cm-2，是Pt/C+RuO2（82.2 mW cm-2）的3倍。在10 mA cm-2下循环测试，NPVG/P_ene-1电池可稳定运行超过500小时，电压间隙始终保持在0.74 V左右，库仑效率>99.99%；而Pt/C+RuO2电池仅44.7小时后电压间隙即从1.01 V扩大至1.76 V。即使在26 mA cm-2的高电流密度下，NPVG/P_ene-1仍能稳定循环220小时以上。与近年报道的先进催化剂相比，本工作制备的NPVG/P_ene在功率密度、循环稳定性和开路电压等方面均表现突出。

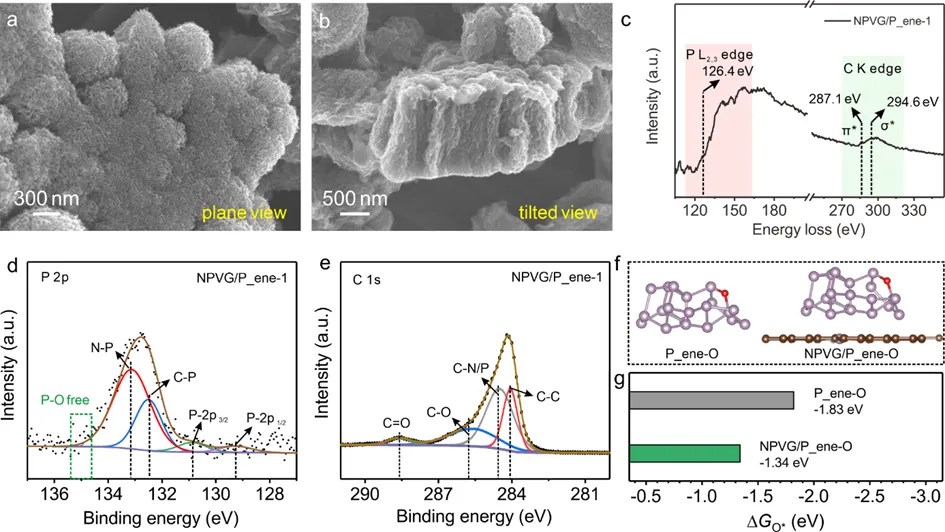

图6. (a,b) 长循环后SEM；(c) 循环后EELS谱；(d,e) 循环后XPS；(f,g) DFT计算氧原子吸附能。 长循环后SEM显示垂直石墨烯形貌保持完好，无坍塌团聚。EELS显示P L2,3边仅偏移0.2 eV，表明P_ene化学环境基本不变。XPS中P 2p峰位无偏移，C 1s出现更多含氧官能团，说明碳基底表面氧化但P_ene稳定。DFT计算表明，O原子在NPVG/P_ene上的吸附能（-1.34 eV）比在纯P_ene上（-1.83 eV）低0.49 eV，即异质结中P_ene更难被氧化。这归因于NPVG向P_ene的电荷转移使P原子富电子化，抗氧化能力增强。
小结 本研究发展了一种一步法原位构筑NPVG/P_ene纳米异质结的策略，成功将易氧化的磷烯稳定于共掺杂垂直石墨烯表面，并实现了ORR和OER性能的协同提升。实验与理论计算共同揭示，异质结界面电荷转移不仅保护了P_ene，还优化了NPVG中C3PN活性中心的电子结构，将OER能垒降低45%而不牺牲ORR活性。基于该催化剂的锌空气电池展现出246.4 mW cm-2的峰值功率密度和超过500小时的循环稳定性，大幅超越贵金属基准电池。这项工作为开发低成本、高稳定性的非金属双功能电催化剂提供了新范式，对推动锌空气电池及碱性燃料电池的发展具有重要意义。
作者介绍
武智恒 博士，硕士生导师，现任职于郑州大学材料科学与工程学院。主要从事低维碳纳米材料的有序合成及其在储能、燃料电池方面作用。以第一作者在Advanced Science、Applied Catalysis B: Environment and Energy、Small、Energy & Environmental Materials、Journal of Materials Chemistry A等期刊上发表SCI论文7篇。主持河南省自然科学基金青年基金等项目。担任eScience、Carbon Neutralization青年编委。
于玉然 博士，直聘副研究员、硕士生导师，现任职于郑州大学材料科学与工程学院。围绕固态电池关键材料，基于材料基因组方法，开展新型锂离子和钠离子固态电解质材料的理论设计与性能评估，并在Advanced Functional Materials，Advanced Science，Journal of Materials Chemistry A等期刊发表论文十余篇。
沈永龙 博士，副教授、硕士生导师，现任职于郑州大学材料科学与工程学院。主要从事无铅双无机钙钛矿太阳能电池开发，以及含铅全无机钙钛矿太阳能电池大面积制备技术，以及Raman，TEM在半导体以及光伏电池结构表征中的应用等，发表SCI高水平文章46篇，其中一作/通讯文章10余篇，包括Advanced Functional Materials，Advanced Science，JMCA，ACS AMI等，申报专利5项。
邵国胜 博士，教授、博士生导师，国家特聘专家，国家低碳环保材料设计国际合作中心主任，英国萨里大学客座教授（2018年至今），现任职于郑州大学材料科学与工程学院。其研究聚焦于发展应用性能导向的“裁剪”材料设计方法，指导低成本高效益合成新材料、发展应用器件。当前研究重心聚焦可持续（可再生）能源系统与环境技术领域。担任Energy Environ. Mater. 创刊主编，在国际知名学术期刊发表学术论文400余篇，领衔获授国家、国际发明数十项。 备注: 所有图片已获得Elsevier版权 参考文献： Z. Wu, G. Zhang, X. Zuo, H. Ba, Y. Yu, Y. Shen, G. Shao, Enabling resilient metal-free bifunctional electrocatalysis for high-performance Zn-Air batteries with nano-heterojunctions between phosphorene and N&P doped vertical graphene, Appl. Catal. B Environ. Energy 391 (2026) 126665. 文章链接:
往期回顾： 香港城市大学Steven Wang团队Nature Communications：一种促进作物生长的自供给雾水收集和氮肥生产系统 华东理工大学邢明阳团队Nature Water：高级氧化技术降解有机污染物过程中的有机碳转移机制 哈尔滨工业大学尤世界团队Nature Communications：一种受深海玻璃海绵启发的湍流环境溢油回收过滤器 北京大学刘文课题组Nature Communications: 用于地下水中抗生素耐药菌高效杀灭的新型应变材料与水消毒技术 四川大学赖波/熊兆锟团队与南开大学展思辉合作Nat. Commun.：本征碳缺陷的长程作用驱动邻近Fe-N4实现可持续的水净化 陕西理工大学邵先钊/大连理工大学刘艳彪等 AM 综述：基于单原子催化的类Fenton活性/稳定性同步强化策略 阿德莱德大学段晓光/山东大学许醒 ES&T Viewpoint| 应用导向型高级氧化技术 -- 探析未来规模化应用关键研究方向 北京工业大学高景峰教授团队文章Water Research：饮鸩止渴：使用短链PFAS替代品，更低毒性的背后暗藏更高基因转移风险 吉林大学地下水资源与环境教育部重点实验室最新EST：基于微生物热点和功能基因动力学的优先流驱动渗流带中氮迁移和转化的耦合机制研究 西安建筑科技大学陈荣教授团队雷振副教授EST内封面文章：厌氧电化学膜生物反应器强化类固醇雌激素去除：悬浮污泥的关键作用 中国科大张颖捷博士ES&T | 催化氧化体系中的氧化剂与催化剂的匹配性关系 南开大学孙红文、陈浩老师文章EST：全国市政污水及半导体工业废水中新型全（多）氟烷基化合物的非靶向筛查及其赋存现状的大规模调查 哈尔滨工业大学王爱杰团队EST：缓解全规模污水处理厂碳排放的灵活碳源调控策略研究 点击左下角“阅读原文”跳转至文章主页 关注我们
第一作者：武智恒 博士
通讯作者：于玉然 副研究员、沈永龙 副教授、邵国胜 教授
单位：郑州大学、郑州新世纪材料基因组工程研究院
论文DOI: 10.1016/j.apcatb.2026.126665
材料合成与结构表征

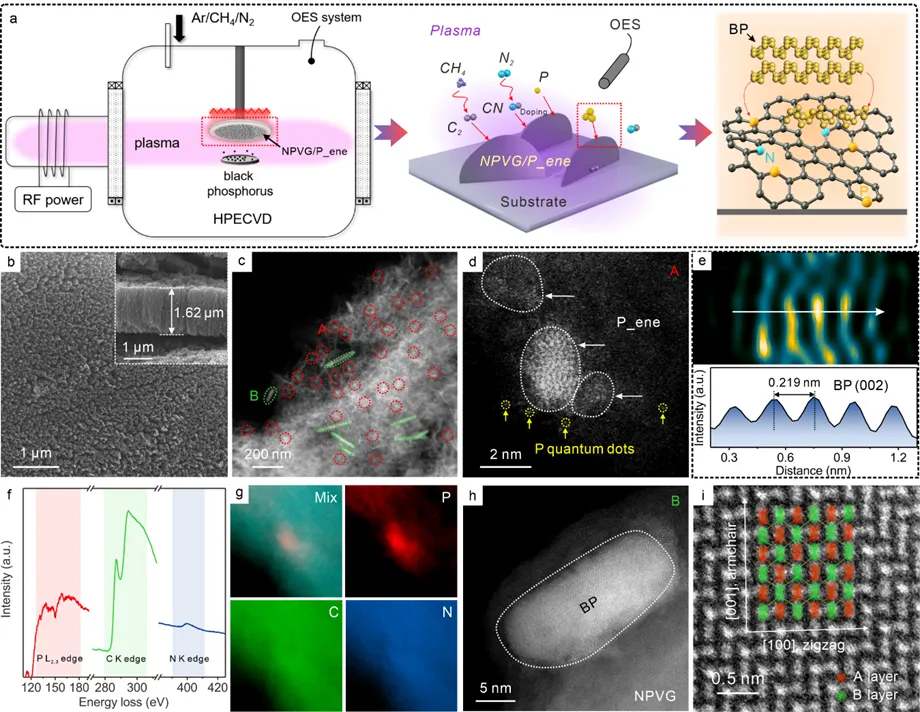

图1. (a) HPECVD法制备NPVG/P_ene的示意图；(b) SEM图像；(c) HAADF-STEM图像显示P_ene纳米岛（红色圈）和BP纳米带（绿色圈）；(d) 原子级HAADF-STEM显示P_ene及磷量子点；(e) 反FFT图及晶格间距；(f) EELS谱；(g) EELS元素面分布；(h,i) BP的高分辨图像及原子结构。
化学态与电子结构分析

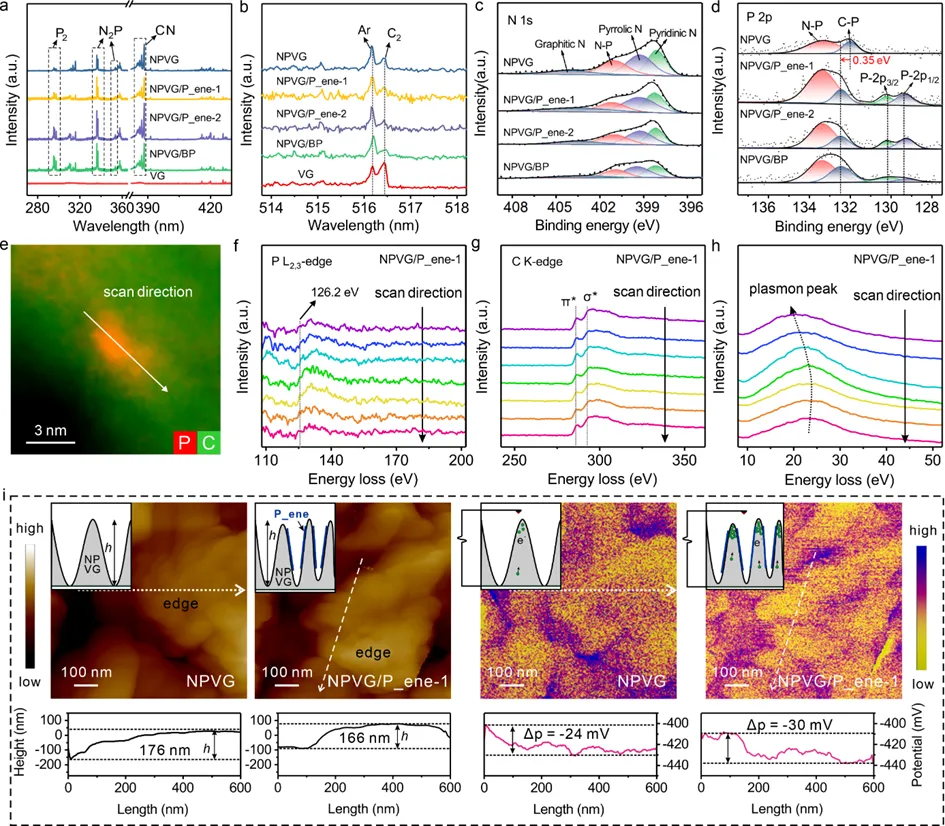

图2. (a,b) 不同样品的OES谱；(c,d) XPS N 1s和P 2p谱；(e) EELS元素面分布；(f-h) 线扫EELS谱显示P L2,3边、C K边和等离子峰；(i) AFM和KPFM表面电位图。
等离子体发光光谱OES显示引入BP后等离子体中出现了P2、N2P和CN自由基，表明P被有效激发并参与成膜。XPS分析表明，NPVG/P_ene中P 2p的C-P峰相较于NPVG移动0.35 eV，暗示电荷向C原子转移。EELS线扫显示P L2,3边 onset为126.2 eV，低于纯BP的129.5 eV，说明P_ene处于更还原状态，即从NPVG基底获得电子。C K边显示典型的sp2结构，等离子峰从边缘到中心从14.6 eV移至23.2 eV，证实异质结界面电子结构改变。KPFM表明NPVG/P_ene表面电位更负（-30 mV），有利于电子积累和电场增强，促进电催化反应。
电催化性能

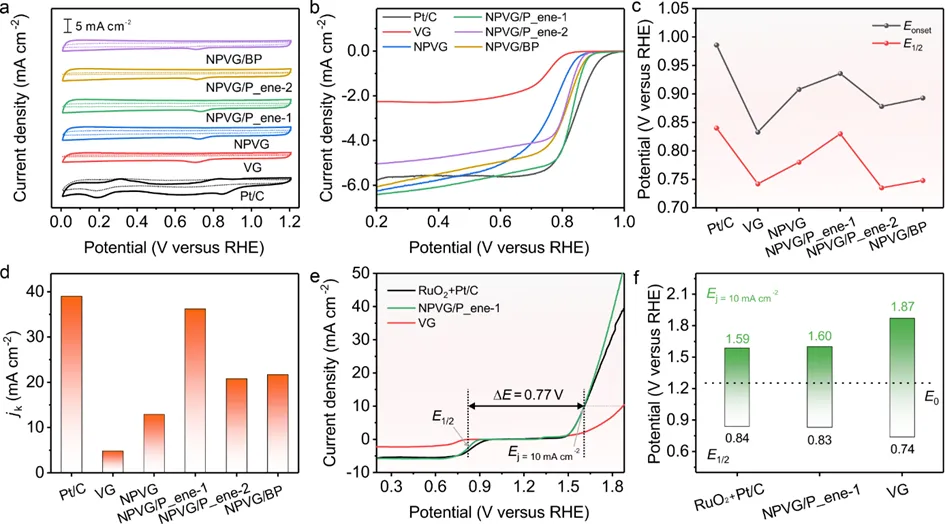

图3. (a) CV曲线；(b) ORR LSV曲线；(c,d) 半波电位、起始电位和动力学电流密度对比；(e) ORR和OER综合LSV；(f) 双功能电位差对比。
反应动力学与理论计算
锌空气电池性能与稳定性
结构稳定性机制
https://doi.org/10.1016/j.apcatb.2026.126665
