郑州电解铝厂废旧阴极碳块,石墨化程度怎么现场鉴别

郑州周边有多家电解铝企业，废旧阴极碳块是铝电解槽大修或者停槽时必然产生的废料。阴极碳块的处置在前面的内容里曾经提到过，但没有专门说过石墨化程度的现场鉴别方法。这篇文章重点说这个判断方法，因为石墨化程度是阴极碳块定价最核心的依据。

为什么石墨化程度决定定价

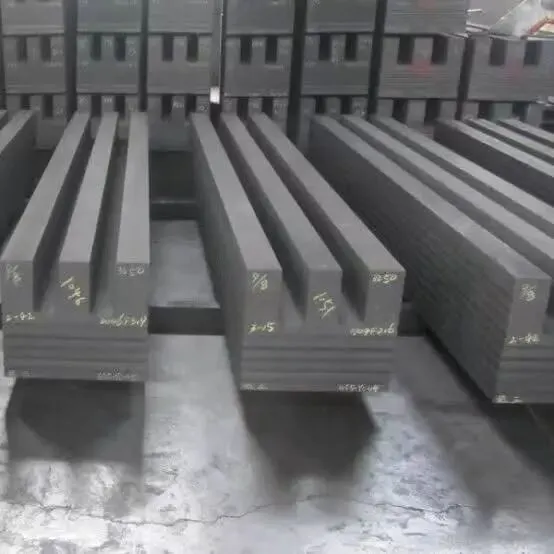

铝电解槽使用的阴极碳块，按碳材料的石墨化程度分为三类：普通无烟煤碳块、半石墨化碳块和全石墨化碳块（也叫石墨碳块）。

三类碳块的石墨化程度从低到高，对应的碳材料价值从低到高，废旧阴极碳块的回收价值也因此有显著差距。全石墨化废旧碳块因为碳材料品质高，可以作为高价值碳素原料回收利用，单位价值明显高于普通无烟煤碳块。

此外，电解质（冰晶石等氟化物）在长期使用过程中渗入碳块内部，含量同样影响回收价值，石墨化程度高的碳块通常电解质渗入量也较多，这是价值叠加的效果。

石墨化程度的现场鉴别方法

以下是几种可以在现场操作的鉴别方法，但需要说明：这些方法只能给出定性或半定性的判断，精确的石墨化程度数据需要专业检测。

方法一：外观颜色和光泽

全石墨化碳块：外观颜色偏黑，表面有明显的金属光泽，类似于石墨的光泽感，用手触摸后手上会有黑色石墨粉末附着。

半石墨化碳块：外观颜色黑灰色，有一定光泽但不如全石墨化碳块明显，介于全石墨和无烟煤碳块之间。

普通无烟煤碳块：外观颜色较深，表面光泽感弱，有时候能看到无烟煤的颗粒状结构，手触摸后黑色粉末附着程度低于石墨化碳块。

这个方法有局限性：废旧阴极碳块使用后表面有电解质沉积，会影响外观判断的准确性，需要清除表面沉积后再观察断面。

方法二：导电性测试

石墨化程度越高，导电性越好，这是石墨的基本电学特性。现场可以用万用表测量碳块样品的电阻值，在相同几何尺寸下，全石墨化碳块的电阻值明显低于普通无烟煤碳块。

这个方法需要有万用表，测量时保持接触点一致，对比不同样品的相对电阻值，而不是测量绝对值。这是一个相对简单但有一定参考价值的现场方法。

方法三：硬度和脆性感受

石墨化程度较高的碳块，碳层间距减小，硬度相对偏低，用硬物刻划时感觉较软，容易留下划痕。普通无烟煤碳块硬度相对较高，刻划时感觉较硬。

这个方法的主观性较强，需要有比较样品才能作为参考，不适合单独使用。

方法四：断面观察

用锤子敲开碳块，观察断面的结构特征。全石墨化碳块断面通常呈层状或贝壳状，有明显的光泽；无烟煤碳块断面通常呈颗粒状，光泽较弱，可以看到颗粒状的无烟煤骨料。

现场鉴别的局限性

以上四种方法都有局限性，我需要坦诚说明：

这些方法的准确性取决于操作者的经验积累，对于初次接触铝电解废料的人来说，判断误差可能较大。

废旧阴极碳块使用后表面有大量电解质沉积，会干扰外观判断，需要先清理表面才能更准确地观察碳材料本身的特征。

石墨化程度是一个连续的变量，不是非此即彼的分类，现场方法只能给出大致的分类判断，不能精确区分石墨化程度。

准确的石墨化程度数据，需要通过以下专业检测方法获得：X射线衍射分析（XRD）测定石墨层间距d₀₀₂，这是表征石墨化程度最准确的方法；电阻率测定，在标准几何尺寸样品上测量电阻率，石墨化程度越高电阻率越低；灰分测定，石墨化碳块的灰分通常低于无烟煤碳块。

危废问题的再次提醒

废旧阴极碳块含有大量电解质（冰晶石等氟化物），属于危险废物（废物代码321-023-48），必须委托有危废处置资质的单位处理，这一点在第二十九篇里已经说明，这里再次强调，不要因为疏忽而触发合规风险。

行业里对阴极碳块石墨化程度的现场鉴别方法有不同看法，以上方法都有局限性，不能替代专业检测。我说的不一定全对，有不同看法欢迎评论区补充。手里有废旧阴极碳块需要处置的朋友也可以直接找我。——金属再生观察局

上一篇郑州深化系列内容：《郑州这批铝灰铝泥库存，含铝量和氟化物含量怎么判断》，感兴趣的朋友可以翻看。
