https://doi.org/10.1002/anie.3712617（文末扫码直接下载PDF文件）

一、全文速览

强金属-载体相互作用（strong metal-support interaction，SMSI）可驱动载体氧化物迁移至金属纳米颗粒表面，形成厚度、连续性和缺陷浓度均可变化的覆盖层。覆盖层一方面能够抑制金属烧结、重塑界面电子结构；另一方面又可能遮蔽吸附位点、阻碍反应物到达金属表面。由此产生的核心矛盾是：覆盖层并非“越多越好”或“越少越好”，而是需要在位点可达性、界面活化能力与结构稳定性之间获得动态平衡。

这项工作的创新点不只是报告一种新的表征信号，而是提出“结构-信号-性能”三角校准框架：先通过可控氧化处理建立覆盖层演化序列，再用电子显微镜、光谱和化学吸附证实界面结构，随后证明 CO₂^* 发光强度与 CO 转化率呈一致的火山型变化，最后借助动力学与密度泛函理论（DFT）把峰值归因于部分包覆界面对 O₂ 的高效吸附和活化。因而，发光信号不再只是反应发生的伴随现象，而成为面向催化剂筛选的功能型指标。

二、背景介绍

2.1 CO 氧化是模型反应，也是界面结构的压力测试

CO 氧化广泛关联汽车尾气净化、燃料电池氢源纯化和大气污染控制。同时，其反应路径清晰、结构敏感性突出，因此常被用于追踪贵金属表面、氧化物缺陷及金属-载体界面的重构。对于 Au、Pt、Pd 等负载型催化剂，低温活性往往取决于金属位与可活化氧物种之间的协同，而不是某一孤立组分的本征性质。

SMSI 为这种协同提供了可调界面。氧化或还原条件能够驱动 TiO₂、CeO₂、ZnO 等载体物种迁移到金属表面，形成亚稳、缺陷丰富且具有渗透性的覆盖层。该层既改变几何暴露度，也通过界面电荷转移调节金属 d 带、氧化物缺陷态及反应物吸附。因此，同一“包覆”表象可能对应完全不同的催化后果。

2.2 覆盖层的三重效应彼此耦合

几何效应｜覆盖层厚度、连续性与孔隙决定 CO 和 O₂ 能否到达金属或界面位点；覆盖不足难以稳定颗粒，覆盖过度则会造成位点封堵。

电子效应｜跨界面电荷转移改变 Au 的电子贫富程度及 O₂ 反键轨道占据，进而调节吸附能、键长和反应势垒。

界面本征功能｜非化学计量氧化物、氧空位和金属-氧化物周界可直接参与氧分子活化，甚至改变 Langmuir-Hinshelwood 与 Mars-van Krevelen 路径的相对贡献。

三类效应同步变化，使传统“处理温度-活性”筛选难以回答因果问题。非原位位 TEM 只能观察少量区域，XPS 给出的是面积平均电子态，CO-DRIFTS 主要反映可吸附 CO 的位点，固定床活性则把吸附、反应、传质和失活全部卷入一个结果变量。若逐一组合表征，实验成本高且仍可能错过工作态结构。论文的策略，是寻找一个在反应发生时同步生成、并对界面功能高度敏感的输出信号。

2.3 为什么选择 CO₂* 催化发光

CO 与活化氧物种反应生成 CO₂ 时，部分产物可处于电子激发态。CO₂^* 向基态弛豫会释放约 400-500 nm 的可见光子，光电倍增管能够以较高时间分辨率记录脉冲峰。理论上，若实验光路、样品量、温度和气氛保持一致，发光强度将同时受到 CO₂ 形成速率和界面激发过程的影响，因此可能比单一离位结构参数更接近催化功能。

方法学边界｜CO₂^* 发光不是对覆盖层厚度或覆盖率的直接成像。它首先是反应功能信号，只有在显微结构、光谱证据和活性标定共同建立后，才能作为特定体系中的覆盖层代理变量。

2.4 与常用工作态表征相比，发光方法补足了什么

环境 场TEM 可以直接观察纳米颗粒和覆盖层迁移，但视场有限，电子束还可能改变缺陷与吸附状态；近常压 XPS 对表面价态和吸附物种敏感，却受到探测深度、压力窗口和谱峰拟合的限制；XAS 能在反应气氛中追踪平均配位与价态，但对少量界面原子的响应容易被主体信号稀释；DRIFTS 擅长识别 CO、碳酸盐和过氧物种，却更偏向观察具有红外活性的吸附中间体。上述方法提供的是结构或物种信息，而不是对每一次催化周转的直接计数。

CO₂^* 发光的互补价值在于时间分辨率高、装置相对简单、信号与产物形成同步，并可连续扫描热处理温度。它尤其适合回答“何时达到最佳功能状态”，而不是独立回答“此时每一个界面原子如何排列”。因此，合理的技术组合应当是：以发光定位结构窗口，以固定床或质谱完成活性标定，再用 TEM/XPS/XAS/DRIFTS 对窗口两侧和峰值样品进行深度解析。这样可把昂贵表征集中在最有信息量的少量状态上。

从分析化学角度看，这一方法还包含两级校准。第一级是化学选择性校准：确认发射波段、气氛响应和空白样品均指向 CO₂^*；第二级是材料结构校准：确认同一光强变化确实对应覆盖层演化，而非颗粒烧结、样品变色或仪器漂移。只有两级校准同时成立，发光强度才从一般催化发光信号升级为针对 SMSI 覆盖层的导航指标。

三、图文精读

3.1 概念框架：把多维覆盖层优化映射为单一发光坐标

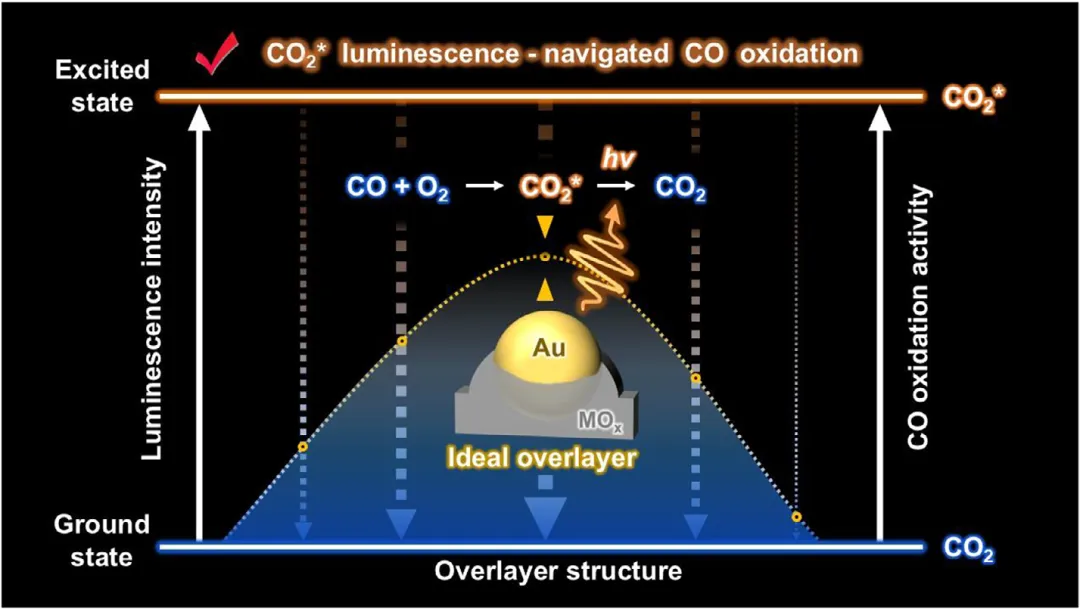

原文 Scheme 1 将研究假设压缩为一条火山曲线。横轴是覆盖层结构从不足到过量的连续演变，左纵轴是 CO₂^* 发光强度，右纵轴是 CO 氧化活性。当覆盖层不足时，界面协同和抗烧结能力有限；覆盖层适中时，金属可达位、缺陷氧化物和界面电荷转移达到平衡；覆盖层过厚时，位点封堵和传质受限使活性下降。作者的目标不是用光“看见”某一层原子，而是让最优功能状态在发光强度上形成清晰峰值。

火山型信号并不自动等于结构因果

处理温度升高时，覆盖率、缺陷浓度、金属价态、颗粒尺寸和样品光学性质可能同时改变，因此仅观察到火山曲线仍属于相关性证据。要把它解释为覆盖层效应，至少需要满足三点：其一，在粒径基本不变的区间内看到覆盖层连续演化；其二，通过去覆盖层或改变载体可迁移性的反向实验，使发光随界面扰动而响应；其三，在独立反应器中复现相同活性排序。本文后续的显微表征、H₂ 刻蚀、Au/SiO₂ 对照和固定床测试，正是为逐层满足这些因果条件。

3.2 建立发光来源、结构响应与活性相关性

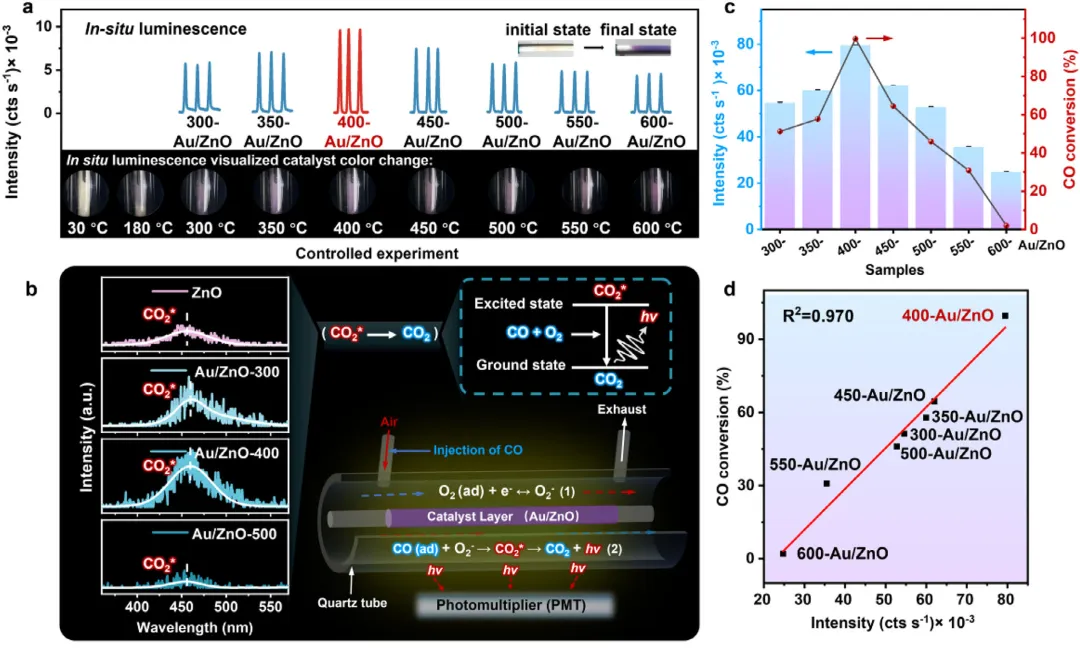

图 1｜CO₂^* 发光信号及其与 CO 转化率的对应关系。（a）同一 Au/ZnO 前驱体在 300-600 °C 氧化处理后的三次 CO 脉冲；（b）约 460 nm 发射及装置示意；（c-d）发光强度与 CO 转化率的火山型变化和线性标定。

第一步：证明信号不是载体背景

Au 负载量约为 3.0 wt%，不同处理温度样品具有相近 BET 比表面积和孔容，从而降低织构差异对信号的干扰。裸 ZnO 在相同条件下仅表现出弱而稳定的发光，而 x-Au/ZnO 出现清晰脉冲峰并随处理温度呈火山型变化。发射光谱在约 460 nm 处出现特征峰，作者据此将发光物种归属于 CO₂^*。CO 吸附后再通入 O₂ 的原位 DRIFTS 进一步显示，400-Au/ZnO 在 60 °C 即出现 2349 cm^-1 的吸附 CO₂ 带，明显早于 300-Au/ZnO 的 100 °C 和 500-Au/ZnO 的 132 °C，说明峰值发光对应更容易发生的 CO 氧化。

第二步：用原位热处理复现火山曲线

作者设计了可在同一装置内完成气氛热处理与发光检测的集成反应器。样品在空气中依次升至目标温度，再统一于 180 °C、180 mL·min^-1 空气流下进行三次 CO 脉冲检测，采集间隔为 0.1 s。随着处理温度升高，样品由浅黄色转为灰紫色，表明 Au-氧化物界面和光学吸收同步变化。400 °C 样品发光最强，之后逐渐衰减；这一趋势与分别制备的离位样品一致，排除了偶然批次差异。超过 100 次 CO 脉冲后信号仍保持稳定，说明测试过程本身没有快速破坏最佳界面。

第三步：把发光信号转化为活性指标

质谱定量得到的 CO 转化率与发光强度具有相同的温度依赖，并给出 R²=0.97 的线性相关。400-Au/ZnO 同时具有最高发光强度和 1.11 s^-1 的最高反应速率。作者还在 Au/TiO₂-A、Au/TiO₂-R、Au/CeO₂ 中观察到相似火山曲线；而难以发生氧化物迁移的 Au/SiO₂ 只随温度升高持续衰减，主要对应无保护条件下的 Au 烧结。这一正反对照强化了“发光响应与可迁移氧化物覆盖层有关”的论证。

第四步：通过归一化与跨体系对照排除伪相关

作者不仅比较原始峰强，还对样品质量和 BET 表面积进行归一化，归一化结果仍保留相同火山型趋势，说明峰值不是由装样量或比表面积差异造成。裸载体系列始终只有较弱背景；Au/SiO₂ 因缺乏可迁移覆盖层而不出现中间温度峰值；Pt/ZnO 与 Pt/TiO₂ 则在改变贵金属后仍表现出相似轮廓。三组控制分别对应“无金属反应中心”“无可迁移氧化物”和“改变金属种类”，共同将信号来源收敛到金属-可还原氧化物界面的覆盖层调制。需要注意的是，样品颜色由浅黄变为灰紫也可能改变吸收和散射，因此若建立跨材料绝对标尺，还应加入漫反射光谱、标准光源校准及前/后向收光几何对照。

至此，作者已经完成发光方法的第一轮验证。选择性方面，空白载体信号弱且发射峰可归属于 CO₂^*；结构响应方面，可迁移氧化物体系出现火山峰，而 Au/SiO₂ 不出现同类峰；定量性方面，光强与质谱 CO 转化率在校准区间内呈 R²=0.97 的线性关系；稳定性方面，连续 CO 脉冲未造成快速信号漂移。四项判据共同说明发光可用于定位最优状态，但尚未回答最优状态的具体原子构型。

3.3 覆盖层如何从“无”到“适中”再到“过量”

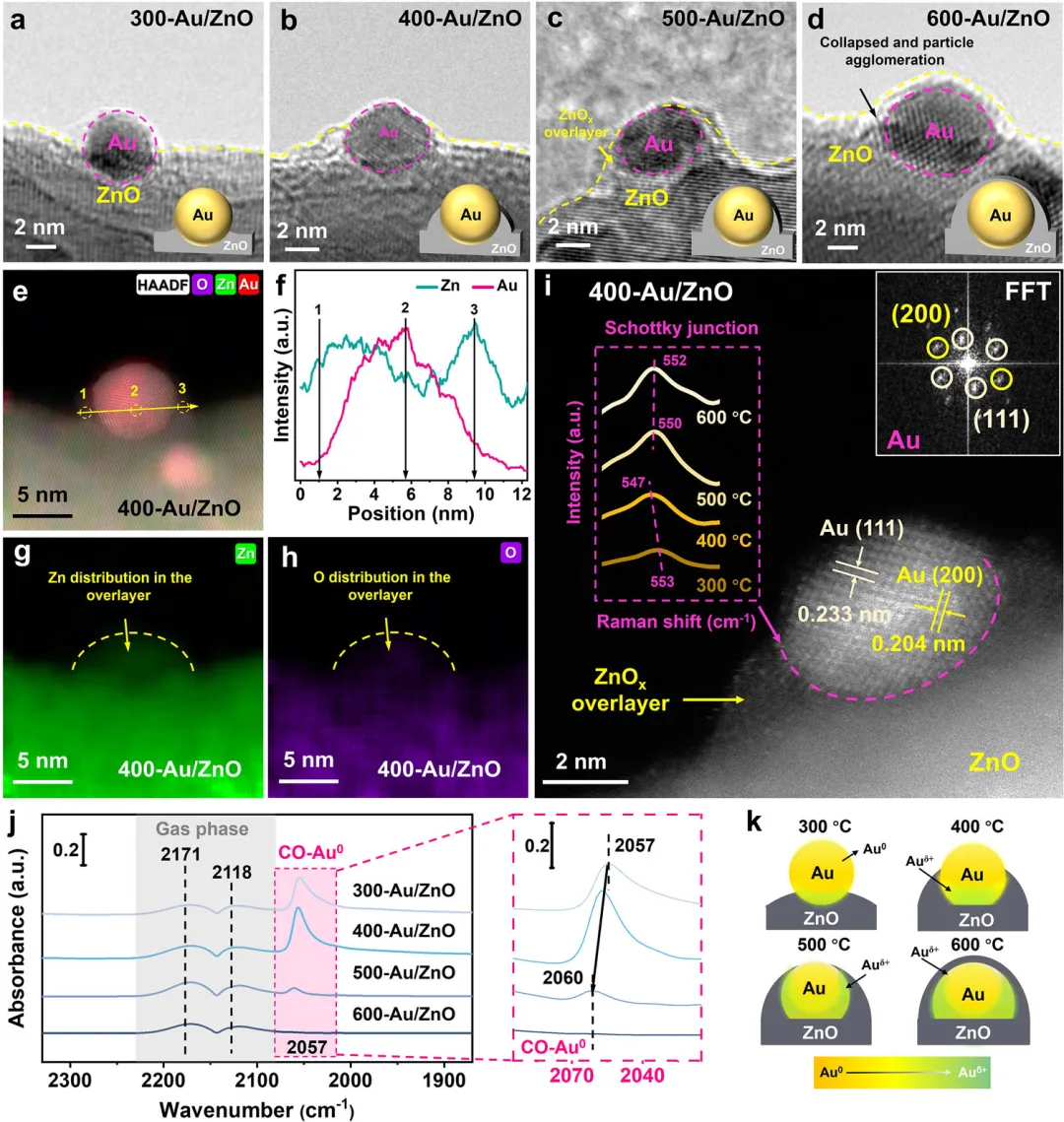

图 2｜Au/ZnO 的覆盖层、粒径与电子结构随处理温度演化。（a-d）HR-TEM；（e-h）400-Au/ZnO 的 HAADF-STEM、EDS 线扫与元素分布；（i）FFT 和拉曼；（j）CO 吸附 DRIFTS；（k）界面结构模型。

结构证据：400 °C 对应约半覆盖界面

300-Au/ZnO 中 Au 纳米颗粒平均直径约 3.7 nm，表面基本裸露；400-Au/ZnO 的平均粒径仍为约 3.9 nm，但可观察到不连续 ZnO_x 覆盖层。对 8 个随机颗粒进行界面接触角统计，覆盖率范围为 46.4%-57.2%，平均约 52.4%。EDS 线扫与面分布显示 Zn、O 在 Au-ZnO 周界富集，FFT 与晶格条纹则确认 Au 颗粒仍保持晶态。升至 500 °C 后，约 4.2 nm 的 Au 基本被连续 ZnO_x 层包覆；600 °C 时覆盖层进一步增厚，并出现明显烧结，粒径增至约 7.0 nm。

这一序列的重要性在于，300-500 °C 区间的 Au 粒径变化很小，却经历了由裸露到部分包覆再到完全包覆的结构转变。因此，该区间可相对独立地考察覆盖层构型；600 °C 则同时引入烧结和厚层包覆，不再是单一变量。作者还对 400-Au/ZnO 进行 300 °C 温和 H₂ 还原，逐步移除氧化诱导覆盖层而不显著改变 Au 粒径和晶面。随着覆盖层被刻蚀，发光强度连续下降，并在 120 min 后接近 300-Au/ZnO 水平，从反向扰动角度支持覆盖层是主导变量。

电子与位点证据：部分包覆实现“可达性-活化能力”平衡

CO-DRIFTS 中约 2057 cm^-1 的线性 CO-Au⁰ 峰随处理温度升高而持续衰减，说明 Au 表面逐步被 ZnO_x 遮蔽。该峰由 300-Au/ZnO 的约 2057 cm^-1 蓝移至 500-Au/ZnO 的约 2060 cm^-1，对应 Au 5d 轨道向 CO 2π^* 反键轨道的反馈供电子减弱，即 Au 表面趋于电子贫化。XPS 中 Au 4f 结合能上移且峰强下降，也同时反映界面电荷转移与覆盖效应。

O 1s XPS 拟合显示，具有可检测覆盖层的 400-600 °C 样品含有更高比例的氧空位 V_O，其中 400-Au/ZnO 达到 40.6%。拉曼中与 ZnO 缺陷及 Schottky 结相关的约 547 cm^-1 模式在 400 °C 样品出现最大红移。综合结果表明，最强发光并不对应 Au 表面最裸露或最富电子，而对应“仍有足够 Au 位点可接近，同时存在缺陷 ZnO_x 周界和适度电子贫化”的中间状态。

正交证据为何比单一谱峰更可靠

不同表征对覆盖层的敏感维度并不相同：TEM/EDS 给出局部空间分布，CO-DRIFTS 测量可被 CO 访问的 Au 位，XPS 反映表面平均化学态和 V_O，拉曼则对 ZnO 缺陷及界面耦合敏感。四者在 400 °C 样品上共同指向“部分包覆、缺陷丰富、Au 适度缺电子”，使结构指认不依赖某一个拟合峰。尤其是 300-500 °C 间粒径仅由约 3.7 nm 变至 4.2 nm，而发光与活性先升后降，排除了简单的粒径单调效应；Au 正电性随温度总体增强，活性却在 400 °C 后下降，也说明电子贫化本身不是充分条件。真正的控制变量是几何开放度与界面电子功能的组合。

表 1｜Au/ZnO 随氧化温度变化的关键结构与性能信息。数据据原文主文及其对补充信息的引用整理。

3.4 从脉冲发光跨越到固定床性能

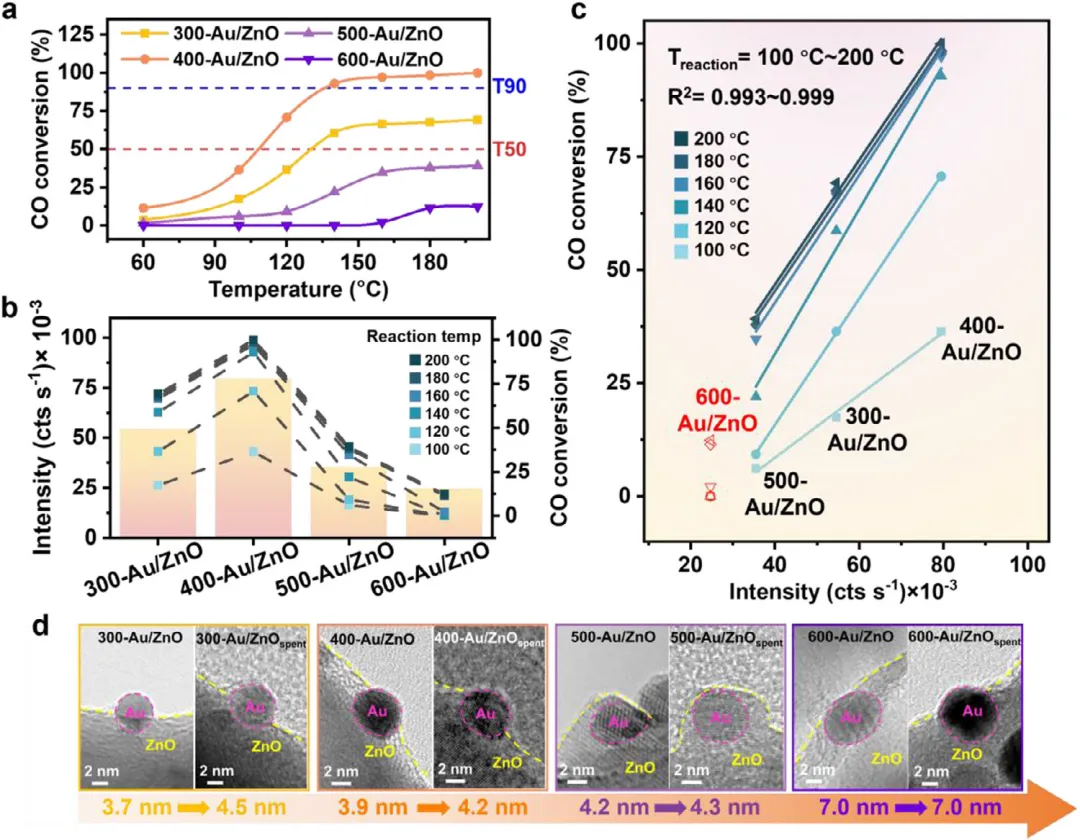

图 3｜固定床条件下的活性、发光-转化相关性与反应后结构。进料为 1 vol% CO/16 vol% O₂/83 vol% N₂，空速 60,000 mL·g_cat^-1·h^-1；400-Au/ZnO 显示最低 T₅₀ 与最佳结构稳定性。

图源：原文 Figure 3，© 2026 Wiley-VCH GmbH。

活性验证：400-Au/ZnO 的 T₅₀ 低至 109 °C

在固定床连续流条件下，400-Au/ZnO 的 CO 转化曲线整体前移，T₅₀ 为 109 °C；300-Au/ZnO 次之，而 500 和 600 °C 样品活性显著下降。更关键的是，在 60-200 °C 的多个反应温度上，发光强度与 CO 转化率仍同步呈火山型分布。排除同时发生严重烧结和完全包覆的 600-Au/ZnO 后，其余样品在各温度下形成高线性度相关关系，说明脉冲装置得到的功能排序能够迁移到更接近催化评价的固定床环境。

线性关系为何可能成立，又为何不能无限外推

在固定光路和相同样品质量下，若不同催化剂生成 CO₂^* 的分支比例与辐射量子效率近似稳定，则单位时间光子数可近似正比于 CO₂ 生成速率；当固定床转化尚未受到完全转化平台或外扩散控制时，CO 转化率又与表观反应速率同向变化，于是两者表现出线性关系。该解释隐含三个条件：反应处于动力学可分辨区、光学收集不随样品显著变化、激发态产率在样品间近似可比。随着转化接近 100%、床层出现温度梯度或覆盖层引起强烈自吸收，线性关系可能压缩或弯曲。因此，图 3 的价值主要在于验证同一材料系列内的排序和局部定量，而非证明全温区、全转化区间都服从同一方程。

稳定性验证：覆盖层同时承担抗烧结功能

缺乏保护层的 300-Au/ZnO 在 180 °C 下约 3 h 内快速失活，Au 平均粒径由 3.7 nm 增至 4.5 nm，反应后发光强度也随之下降。相比之下，400-Au/ZnO 连续运行 12 h 后仍保持约 94% CO 转化，粒径与覆盖层构型基本稳定。反应后部分覆盖率由新鲜样的约 52.4% 轻微降至约 48.3%，并未发生由部分包覆向完全裸露或完全包覆的根本转变。由此，最优覆盖层不仅提升初始活性，也把高活性界面锁定在较稳定的结构窗口内。

3.5 火山峰值为何指向 O₂ 活化

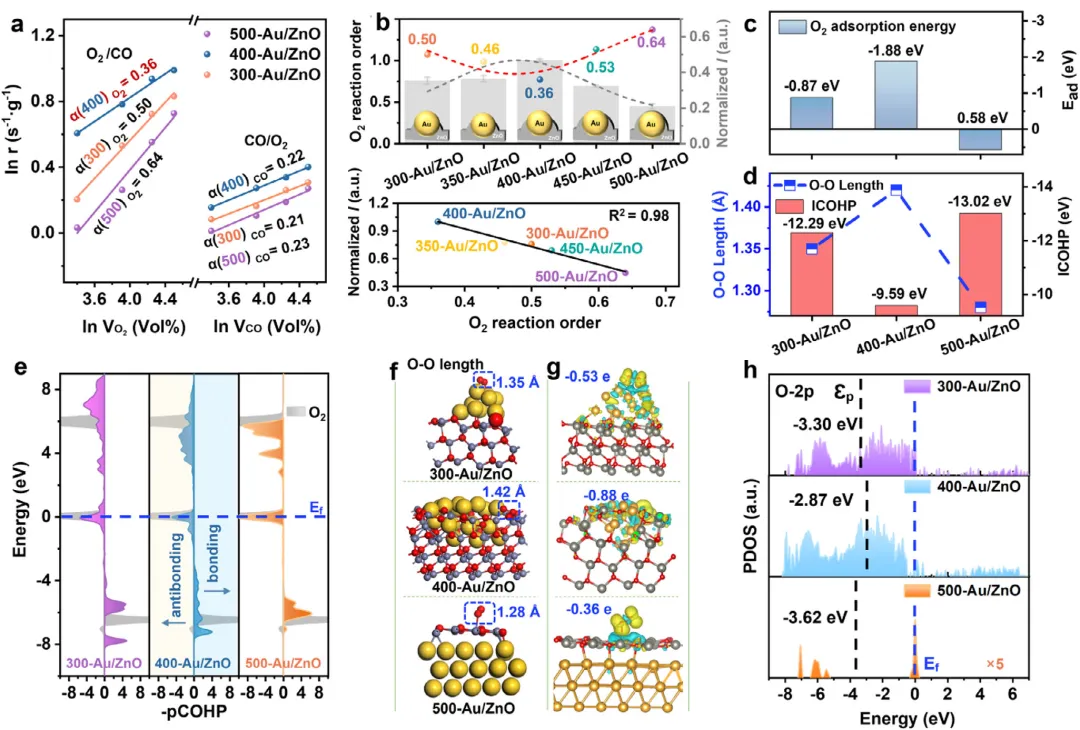

图 4｜覆盖层依赖的 O₂ 活化：动力学与 DFT 证据。（a-b）CO 与 O₂ 反应级数；（c-h）吸附能、O-O 键长、ICOHP、pCOHP、电荷转移与 O 2p 态密度。

动力学：CO 易于活化，O₂ 才是覆盖层差异的放大器

在纯 N₂ 中脉冲 CO，400-Au/ZnO 仍可消耗表面氧并产生弱发光，但反应速率仅 0.19 s^-1；空气中则达到 1.11 s^-1。这说明单次表面氧反应不能维持高效周转，持续吸附并活化气相 O₂ 才是强发光和高活性的必要条件。改变 CO 分压得到的反应级数仅为 0.21-0.23，且不同覆盖层之间差异很小；O₂ 反应级数则随构型显著变化，400-Au/ZnO 的数值最低，为 0.36，同时发光最强。较低的正反应级数通常意味着表面对 O₂ 的依赖减弱、覆盖或活化更充分。发光强度与 O₂ 反应级数呈负线性关系，拟合式为 I=-1.82R_O2+1.67，R²=0.98。

理论计算：部分包覆界面最有效地向 O₂ 反键轨道供电子

DFT 采用三个代表模型：裸 Au(111) 表示 300-Au/ZnO；Au₁₈ 团簇/ZnO(101) 界面表示 400-Au/ZnO；单层 ZnO(010)/Au(111) 表示 500-Au/ZnO。O₂ 吸附能分别为 -0.87、-1.88 和 +0.58 eV，部分包覆界面表现出最强的放热吸附，而完整 ZnO 覆层模型甚至不利于 O₂ 吸附。相应 O-O 键长由 300 模型的 1.35 Å 增至 400 模型的 1.42 Å，在 500 模型中缩短至 1.28 Å。

ICOHP 分别为 -12.29、-9.59 和 -13.02 eV。对这里的符号需要谨慎：更接近零的负值对应较小的成键强度绝对值，因此 -9.59 eV 指示 400 模型中的 O-O 键最弱，而不是“数值更负、键更强”。pCOHP、差分电荷密度与 Bader 分析给出一致图景：400 模型向吸附 O₂ 转移的电子量最大，约 0.88 e，高于 300 模型的约 0.53 e 和 500 模型的约 0.36 e。电子进入 O₂ 反键轨道后拉长 O-O 键，为后续断键与 CO 氧化创造条件。

O 2p 投影态密度进一步显示，吸附 O₂ 的 p 带中心 ε_p 在 400 模型上升至 -2.87 eV，相比 300 和 500 模型的 -3.30 与 -3.62 eV 更靠近费米能级，并在费米能级附近具有更强态密度。由此形成完整机理链：部分 ZnO_x 包覆构筑缺陷周界；界面电荷重排增强对 O₂ 反键轨道的电子注入；O-O 键被拉长和弱化；O₂ 活化加快；CO₂^* 形成速率及发光同步增强。

从计算模型回到真实纳米界面

三个 DFT 模型代表的是三类理想化端点，而不是对实验覆盖率的逐原子重建。裸 Au(111)、Au₁₈/ZnO(101) 和单层 ZnO(010)/Au(111) 在晶面、曲率、应变和缺陷数量上并不完全等价，因此计算结果更适合用于解释趋势，而不宜将吸附能差直接视为实验活化能差。真实 400-Au/ZnO 具有约 52.4% 的统计覆盖率，可能同时包含台阶、边角、氧空位和不同厚度岛状层；这些位点的分布会拓宽吸附能谱。未来可基于显微图像构建多构型模型，并通过微观动力学把各位点占比、吸附覆盖度与实测反应级数连接起来，从而检验“界面位点占主导”的定量程度。

3.6 跨氧化物体系验证“导航”策略

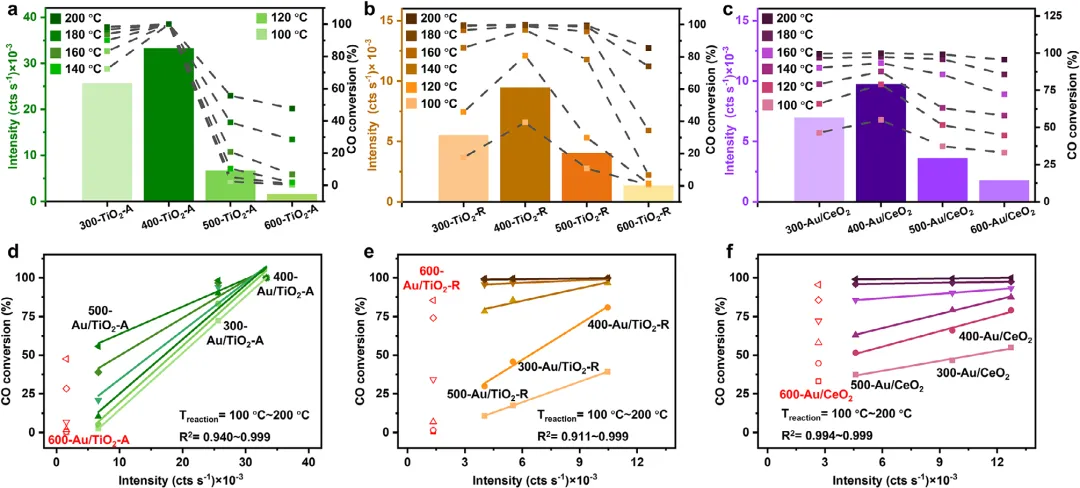

图 5｜Au/TiO₂-A、Au/TiO₂-R 与 Au/CeO₂ 中的发光-活性对应关系。三种体系均在 400 °C 离散样品上达到最高发光和活性，并在 100-200 °C 固定床测试范围内呈高线性相关。

作者将同一策略扩展至锐钛矿 TiO₂（TiO₂-A）、金红石 TiO₂（TiO₂-R）和 CeO₂。以 100 °C 为间隔制备的 300、400、500、600 °C 系列中，三类材料均呈 400 > 300 > 500 > 600 的活性排序。400-Au/TiO₂-A、400-Au/TiO₂-R 和 400-Au/CeO₂ 的 T₉₀ 分别低至 78、127 和 147 °C。对应发光同样在 400 °C 样品达到峰值，发光强度与 CO 转化率在多个反应温度下的 R² 范围分别达到 0.940-0.999、0.911-0.999 和 0.994-0.999。

更精细的 10 °C 步长原位扫描显示，不同载体的真实最佳处理温度并不完全相同：Au/TiO₂-A 约为 390 °C，Au/ZnO 为 400 °C，Au/CeO₂ 为 410 °C，Au/TiO₂-R 为 420 °C。该差异被归因于载体可还原性、Au-氧化物相互作用强度和表面迁移动力学。换言之，策略的普适性不在于给出统一的 400 °C 配方，而在于发光峰能够为每一载体独立定位最佳覆盖层窗口。补充实验中 Pt/ZnO 和 Pt/TiO₂ 也出现类似火山型发光，为跨金属适用性提供了初步支持。

3.7 从论文方法到可复现实验：必须固定的五类条件

反应条件｜检测温度、CO 脉冲体积、空气流量、样品质量、颗粒度与床层高度必须固定。原文采用 180 °C、180 mL·min^-1 空气流和 0.1 s 采集间隔；任何改变都可能同时影响真实转化和光峰形状。

光学条件｜光电倍增管电压、积分时间、收光角度、石英管位置和暗电流需保持一致，并使用稳定光源检查日间漂移。深色或高散射样品应测量漫反射/吸收，以评估自吸收造成的强度偏差。

结构基线｜至少用 TEM 粒径统计、CO 化学吸附或 CO-DRIFTS 及一种电子态表征确认样品没有因烧结、覆盖或价态变化而跨出校准区间。仅根据处理温度给样品贴上“部分包覆”标签并不充分。

定量基线｜发光峰面积或峰高应与尾气 CO₂ 摩尔数同步标定，并报告重复测量、误差条及空白扣除。若用于快速筛选，可先建立同一载体家族的内部标准，再比较未知样品，而不宜直接套用其他装置的斜率。

失活监测｜反应前后都应记录发光、粒径与覆盖层信息。若活性下降同时伴随发光衰减，仍需区分烧结、覆盖层迁移、毒化和光路污染；只有结构诊断与信号变化一致时，发光才具备失活指示意义。

上述条件说明，该策略最适合被视为“经过结构校准的高通量功能检测”，而不是完全替代显微和光谱表征。其效率优势来自减少每个候选样品的深度表征次数：先用发光快速定位峰值区间，再对峰值附近少量样品进行多模态结构确认。这样既保留因果解释能力，也能显著缩小传统试错搜索空间。

四、总结与展望

1、提出工作态功能表征的新范式

传统覆盖层研究通常先用 TEM、XPS 或吸附光谱描述结构，再把离位表征与催化活性进行对应。本工作反向利用反应本身产生的 CO₂^* 光子作为输出，使界面结构变化在反应过程中被实时放大。其价值在于把难以直接量化的多维结构变量压缩为高时间分辨、易自动采集的功能信号，为快速筛选和动态追踪提供可能。

2、建立结构、活性与机理相互约束的证据链

论文没有仅凭火山曲线宣布最优样品，而是通过 TEM/EDS 确认覆盖度，通过 CO-DRIFTS 和 XPS 追踪位点可达性及电荷变化，通过固定床测试验证真实活性与稳定性，再以反应级数和 DFT 锁定 O₂ 活化。尤其是温和 H₂ 去覆盖层的反向实验，使“覆盖层导致发光变化”的因果判断比单纯温度系列更为可信。

3、揭示理想覆盖层是一种平衡态，而非极端状态

400-Au/ZnO 的优势来自约半覆盖界面：裸露 Au 提供 CO 可达位，缺陷 ZnO_x 周界促进 O₂ 吸附和电子转移，覆盖层又抑制烧结。300 °C 样品过于裸露，稳定性不足；500 °C 样品虽粒径相近，却因完整包覆导致位点封堵；600 °C 则进一步叠加烧结。该结果把“部分包覆最优”从经验表述推进到可被动力学和电子结构解释的界面平衡。

4、仍需回答的关键问题

若按证据强度分层，论文对“400 °C 样品在本系列中活性最高”的证明最强，因为脉冲、质谱和固定床结果相互一致；对“部分 ZnO_x 覆盖层是主要结构变量”的证明也较强，源于粒径近似恒定区间、显微统计和 H₂ 去层实验；对“O₂ 活化决定差异”的证明属于动力学与理论支持下的合理因果解释；而对“发光可直接量化任意覆盖层结构”的证明仍有限。清晰区分这些层级，有助于把论文的确定结论与有待验证的推广命题分开。

信号物理学｜发光强度是 CO₂^* 形成速率、激发态产率、辐射/非辐射弛豫和光学收集的卷积。未来应报告绝对光子产率、寿命和光谱响应校正，以区分“生成更多 CO₂”与“同量 CO₂ 更易发光”。

结构唯一性｜相同发光强度可能来自不同覆盖率、缺陷密度或颗粒尺寸组合。仅凭发光峰无法反演唯一原子结构，仍需原位 TEM、XAS、AP-XPS 或振动光谱提供结构约束。

工作态动态性｜主文显示反应后覆盖层大体保留，但对升温、气氛切换和毫秒级脉冲过程中的可逆迁移缺乏直接观测。时间分辨发光若与同步辐射或快速红外同步，可判断光峰究竟追随结构变化还是表面覆盖变化。

定量模型外推｜线性关系依赖特定装置、样品质量、床层光学和反应条件。600 °C 样品已显示越界行为，因此实际应用需要建立质量控制、内标校正和异常检测，而不能只套用单一斜率。

机理分辨率｜O₂ 活化被识别为关键步骤，但具体活性氧物种、晶格氧参与程度及 CO₂^* 的形成位点仍未被直接捕获。反应中间体的空间来源，是把“相关探针”升级为“机理探针”的下一道关口。

5、值得推进的四个研究方向

方向 01｜从稳态强度升级为时间分辨光谱

同时采集发光强度、发射谱形和寿命，可区分不同 CO₂^* 生成位点及猝灭通道。对 CO/O₂ 脉冲实施毫秒级解析，并与尾气质谱对齐，有望得到“激发态生成-脱附-弛豫”的瞬态顺序。

方向 02｜与工作态结构表征建立同步关联

将发光检测与原位 XAS、DRIFTS、拉曼或环境 TEM 联用，可以把每次光强变化映射到金属价态、氧空位、吸附物种和覆盖层迁移。特别是 Au L₃ 边/载体 K 边 XAS 与 CO-DRIFTS 的组合，可检验电子贫化 Au、缺陷氧化物和 O₂ 活化之间的时序关系。

方向 03｜建立可迁移的多参数校准模型

未来模型应同时纳入温度、气体组成、样品颜色、颗粒尺寸、覆盖率、氧空位和光学路径，而不是只使用单一光强。通过物理约束回归或机器学习，可构建带适用域判断的活性预测器，并自动识别烧结、过度包覆或强吸收造成的异常样品。

方向 04｜用于合成反馈与自适应催化剂制备

该策略最具潜力的应用，是在氧化处理过程中实时监测发光响应，并在信号达到峰值时终止热处理，从而形成“制备-检测-反馈”的闭环。若进一步与程序升温、气氛调制和自动控制结合，可针对不同载体独立寻找最佳覆盖层窗口，减少离散温度试错。

从材料化学视角看，理想覆盖层不是静态的厚度参数，而是一组在具体反应条件下同时满足位点开放、氧分子活化和结构稳定的界面状态。CO₂^* 发光为识别这一状态提供了高灵敏入口；要进一步成为通用设计工具，则需要更严格的光子定量、更直接的工作态结构证据和跨条件校准。正是在这一意义上，该研究完成了从经验筛选向功能导航的重要一步，也为复杂 SMSI 界面的可视化优化提供了新的研究范式。

五、参考文献

扫码可下载原文献文件（如有侵权联系小编删除）

欢迎加入纳米原子催化微信群

为满足纳米催化各界同仁的要求，陆续开通了纳米原子催化专家学者群在内交流群，目前汇聚了国内外高校科研院所及企业研发中心顶尖的专家学者、技术人员。

申请入群

 并请一定注明：姓名+单位，

否则不予受理，

资格经过审核后入相关专业群。

识别二维码关注我们

科研路虽远

行则将至！
